Montage

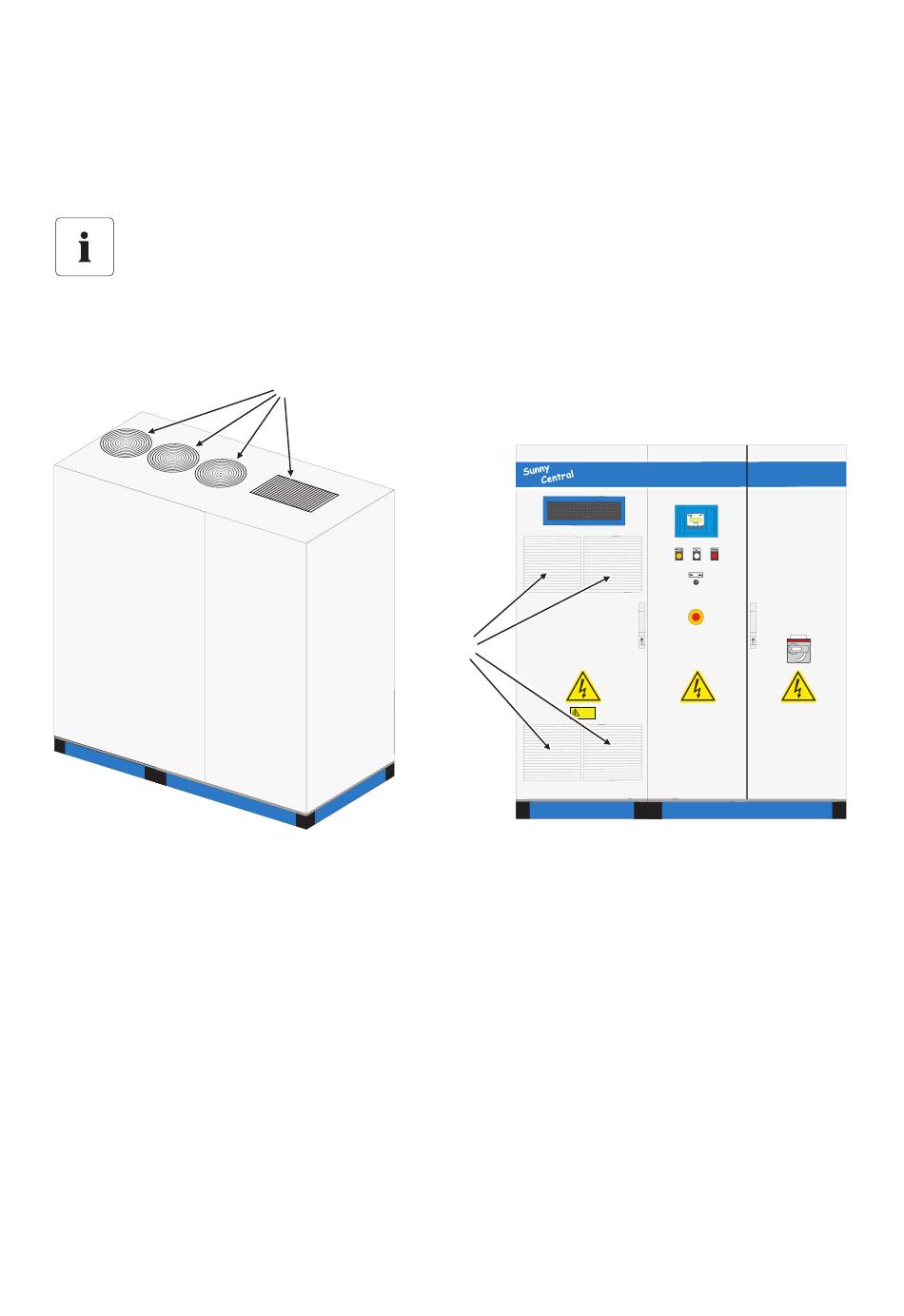

Overzicht van de luchttoevoer- en luchtafvoeropeningen
De exacte positie en het formaat van de afzonderlijke ventilatieroosters, zowel voor de luchttoevoer
aan de voorkant als voor de luchttoevoer in het dak of aan de achterkant van de schakelkasten, wordt
hier weergegeven aan de hand van een aantal voorbeeldkasten.
De afbeeldingen in dit hoofdstuk geven een "links systeem" weer. Meer informatie over
linkse en rechtse systemen vindt u in het hoofdstuk 4.1.4 „Elektrische bedrijfsruimte" (22).
Sunny Central 100LV / Sunny Central 150 / Sunny Central 125LV /
Sunny Central 200
A
Luchtafvoer
Sunny Central 200HE
Zie bovenstaande afbeelding. De AC-kast van de Sunny Central 200HE beschikt over twee
luchtafvoeropeningen, en niet over drie luchtafvoeropeningen zoals hierboven afgebeeld.
26
SC125_560HE-INL083220
A
B
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
B
Luchttoevoer
