SMA Solar Technology AG
Werkwijze bij de stroomkabelverbinding:
1. Het onderste vermogensgedeelte eerst aansluiten, vervolgens het middelste en als laatste het
bovenste vermogensgedeelte aansluiten.
2. De stroomkabels met de meegeleverde kabelbeugels op de desbetreffende kabelrails
vastzetten.
3. De kabels door de geopende zijwand boven de bodemplaten van de kast leiden, bij de
AC-kast weer naar binnen leiden en op de sinusfiltersmoorspoel aansluiten.

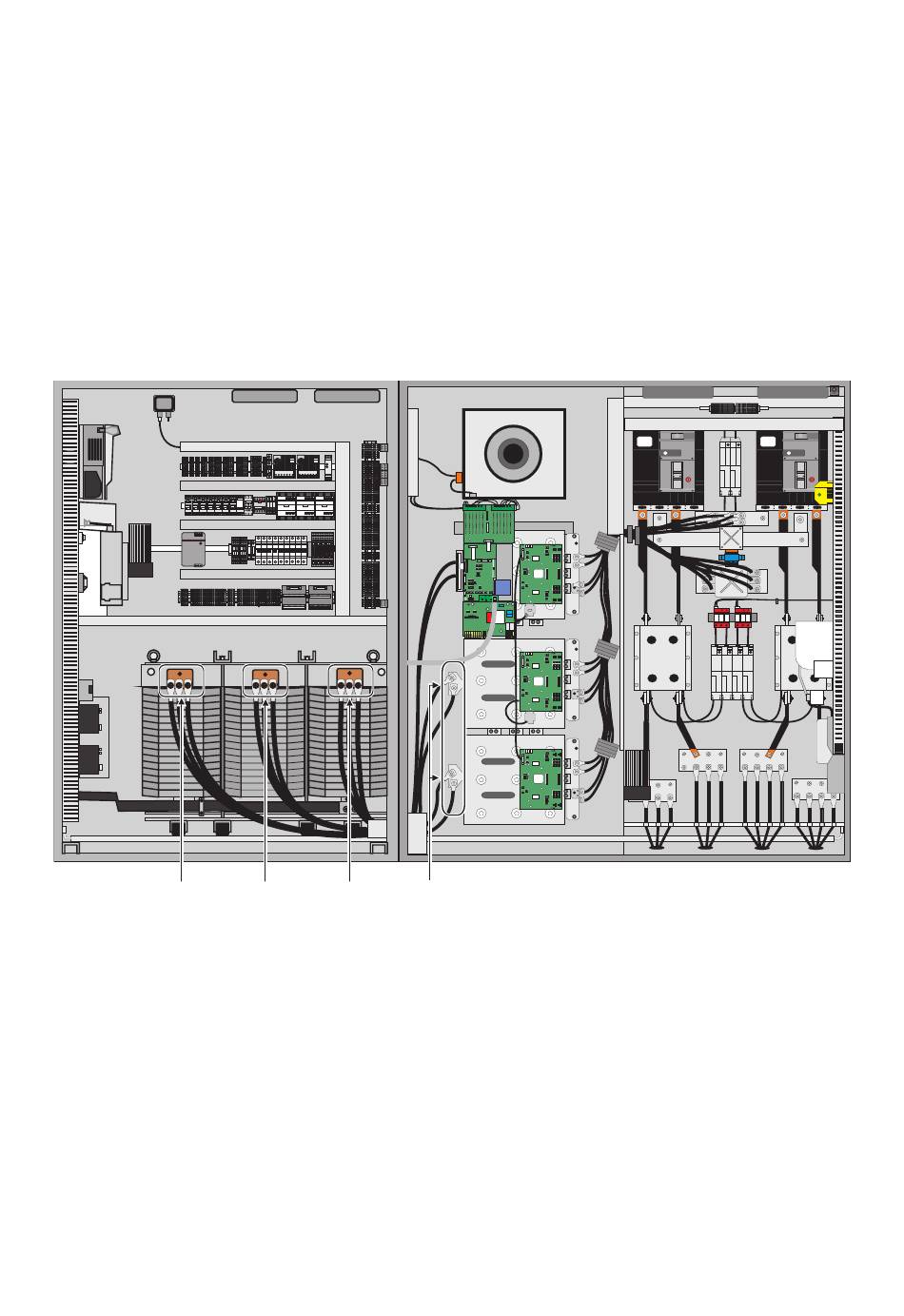

De volgende afbeelding toont de klembruggen op de drie vermogensgedeelten in de
DC- /omvormerkast en de aansluiting van de stroomkabels op het sinusfilter in de AC-kast van de
Sunny Central 500HE / Sunny Central 560HE.
A
A
Klembruggen sinusfiltersmoorspoel
B
Klembruggen vermogensgedeelte
Installatieaanwijzing
M3-810
M3-810
A
A
B
Elektrische aansluiting
H1-02
L+
L-
L-
L+
L+
L-
L-
L+
L-
L+
L+
L-
L+
L-
L+
SC125_560HE-INL083220
H1-02
L+
L-
L-
L+
L-
37
