88 | DR 100e (Film/CR) | Productinformatie
Maximale laterale extensie van de
arm
Rotatie van de zuil (β-draaiing)
Rotatie van het monoblok rond de
armas (α-draaiing)
Rotatie van het monoblok rond zijn
as (γ-draaiing)
Verplaatsing
Wieldiameter
Tabel 4: Afmetingen van het systeem met vaste zuil

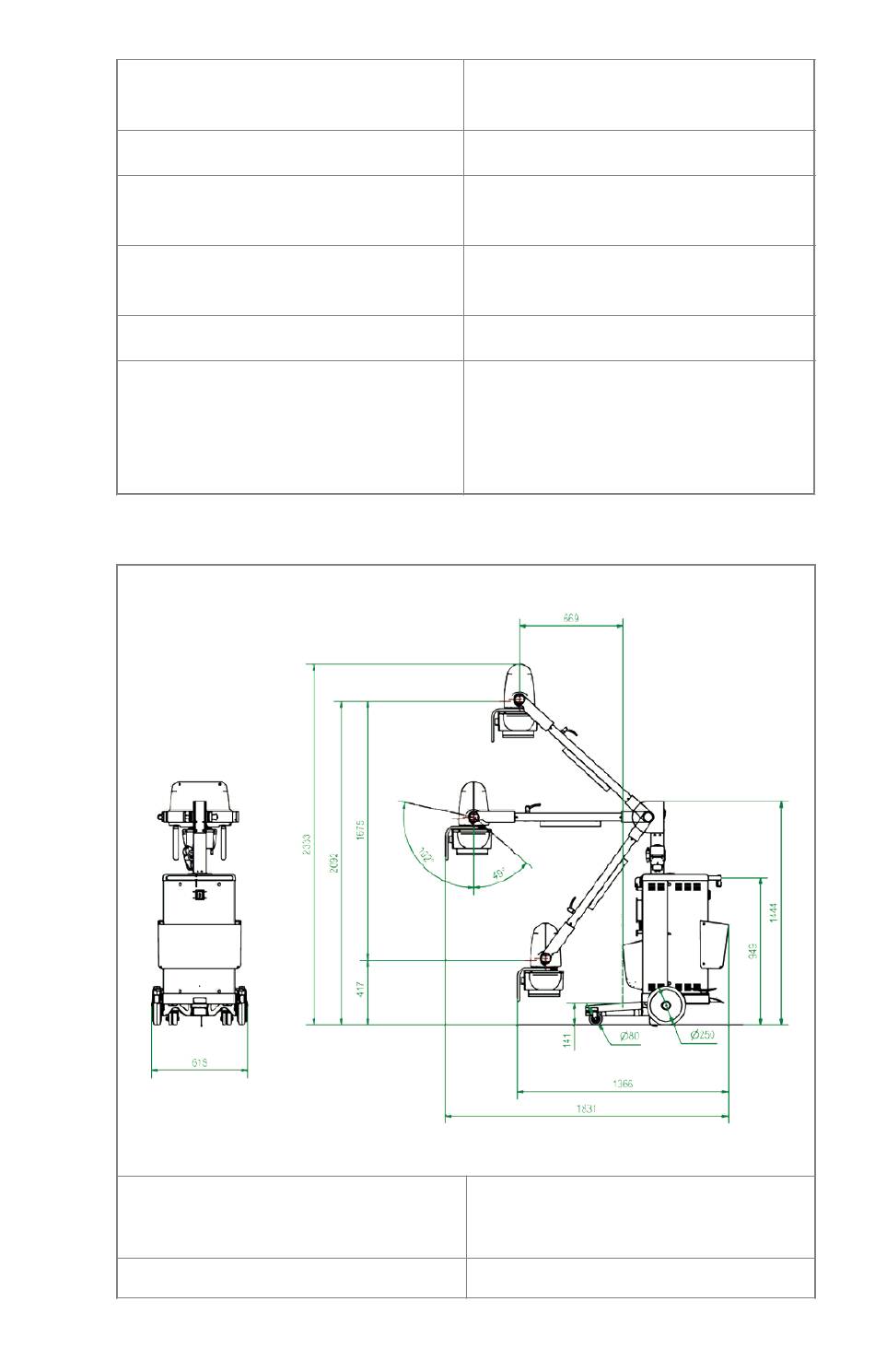

Afmetingen
Alle afmetingen zijn in mm. Lineaire toleranties ±5 mm, angulair ±1°.
Afmetingen (in transportpositie)
breedte x lengte x hoogte
Hoogte van handgreep
0360B NL 20181015 0853
747 mm
± 90°
± 180°
151° (102° vooruit, 49° terug)
Handmatig met dodemansrem
Voor: dubbele zwenkwiel Ø100 mm,
breedte 20 mm
Achter: wiel Ø300 mm, breedte 45
mm
618 x 1366 x 1444 mm
949 mm
