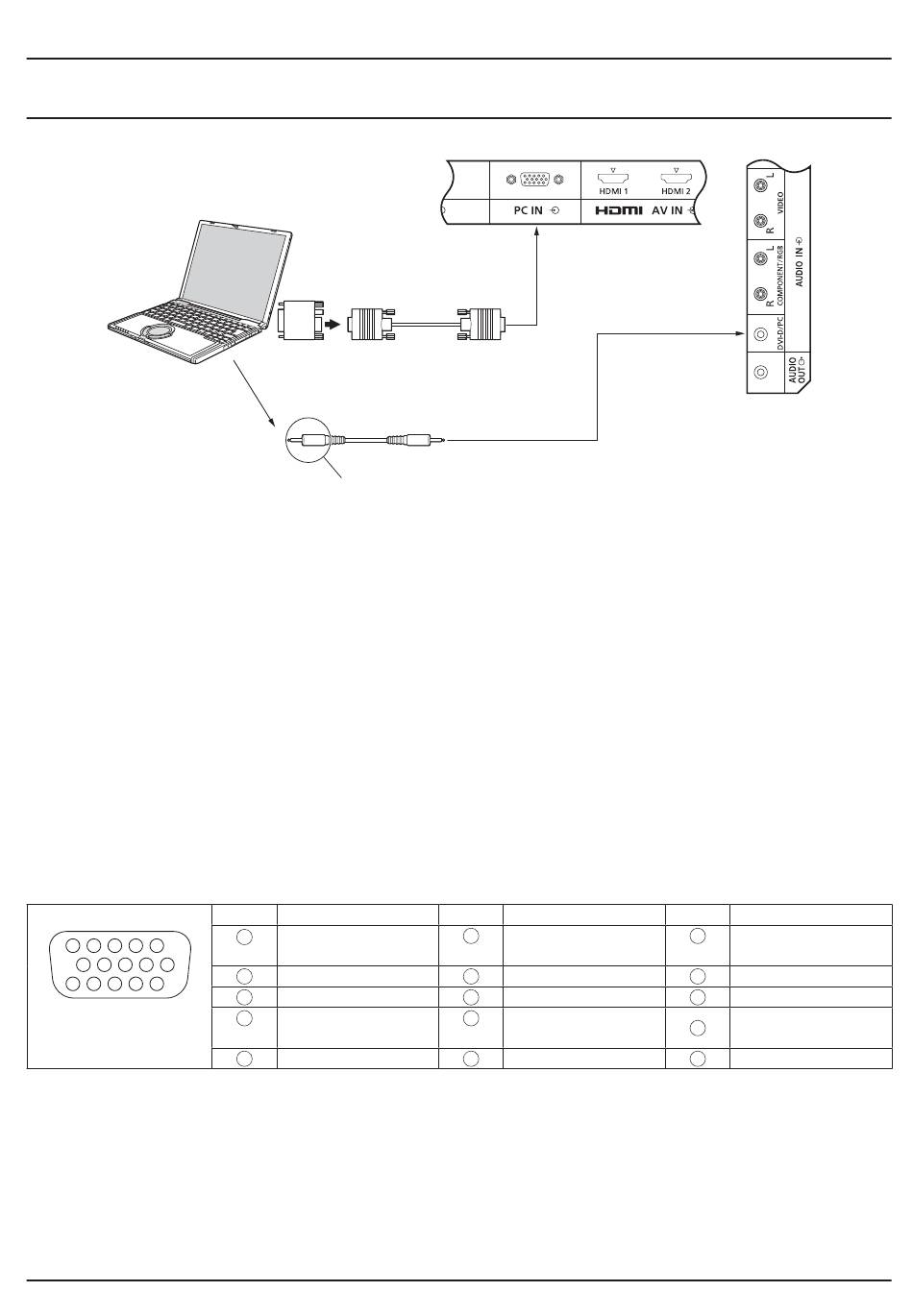

Aansluiten van de PC signaalingangen
Opmerkingen:
‡
Computersignalen die aangesloten kunnen worden, zijn die met een horizontale scanfrequentie van 30 tot 110 kHz
en een verticale scanfrequentie van 48 tot 120 Hz. (Signalen met meer dan 1.200 lijnen zullen niet juist worden
weergegeven.)
‡
De displayresolutie is maximaal 1.440 × 1.080 punten als de beeldverhouding is ingesteld op "4:3", en 1.920 × 1.080
punten als de beeldverhouding is ingesteld op "16:9". Als de displayresolutie deze maxima overschrijdt, bestaat de
kans dat de jne details niet voldoende duidelijk worden weergegeven.
‡
De PC signaalingangen zijn DDC2B-compatibel. Als de computer die wordt aangesloten niet DDC2B-compatibel is,
dient u bij het maken van de verbinding de instellingen op de computer te wijzigen.
‡
Bepaalde PC modellen kunnen niet op de set aangesloten worden.
‡
Voor computers met een DOS/V compatibele mini D-sub 15P ingang is gebruik van een adapter niet nodig.
‡
De computer die in de afbeelding wordt getoond, dient uitsluitend als voorbeeld.
‡
De afgebeelde extra apparatuur en kabels zijn niet bij deze set meegeleverd.
‡
Stel de horizontale en verticale scanfrequenties voor PC signalen niet in op niveaus die hoger of lager zijn dan het
voorgeschreven frequentiebereik.
Signaalnamen voor mini D-sub 15P connector
5
4
3
2
1
10
9
8
7
6
15 14 13 12 11
Pinrangschikking voor
PC signaalingang
COMPUTER
Conversieadapter
(indien nodig)
Audio
Sluit een kabel aan die geschikt is
voor de audio-uitgang op de computer.
.440 × 1.080 punten als de beeldverhouding is ingesteld op "4:3", en 1.920 × 1.080
× 1.080 punten als de beeldverhouding is ingesteld op "4:3", en 1.920 × 1.080
.080 punten als de beeldverhouding is ingesteld op "4:3", en 1.920 × 1.080
punten als de beeldverhouding is ingesteld op "4:3", en 1.920 × 1.080
Pin Nr. Signaalnaam
R
1
G
2
B
3
NC (niet
4
aangesloten)
GND (Aarding)
5
(Female)
(Male)
RGB
Mini D-sub 15p
Stereoministekker (M3)
Pin Nr. Signaalnaam
GND (Aarding)
6
GND (Aarding)
7
GND (Aarding)
8
+5 V DC
9
GND (Aarding)
10
Verbindingen
Gedeeld met DVI-D IN.
Pin Nr. Signaalnaam
NC (niet
11
aangesloten)
SDA
12
HD/SYNC
13
VD
14
SCL
15
15
