Elektrische aansluiting
Werkwijze
1. De omvormer openen zoals in hoofdstuk 7.2 „Omvormer openen" (pagina 56) beschreven.
2. Steek de kabel in de omvormers.
Gebruik daarbij een van de twee kabelschroefverbindingen (F) rechtsonder.
GEVAAR!
Levensgevaar door hoge spanningen bij een fout in de kabel van de
SMA Power Balancer!
• Schuif de meegeleverde siliconenslang bij iedere omvormer over de plus- en de
minleiding van de kabel.
• Kort de siliconenslang vervolgens tot de gewenste lengte in.
• De siliconenslang moet de kabel in de behuizing van de omvormer volledig
omsluiten.
3. Trek de kabel langs het kabeltraject (E) omhoog tot aan het klemblok (B).
4. Aard het kabelscherm in iedere omvormer aan de PE-aansluiting (D).
5. Voorzie de aders van de plus- en de minleiding van eindkapjes.

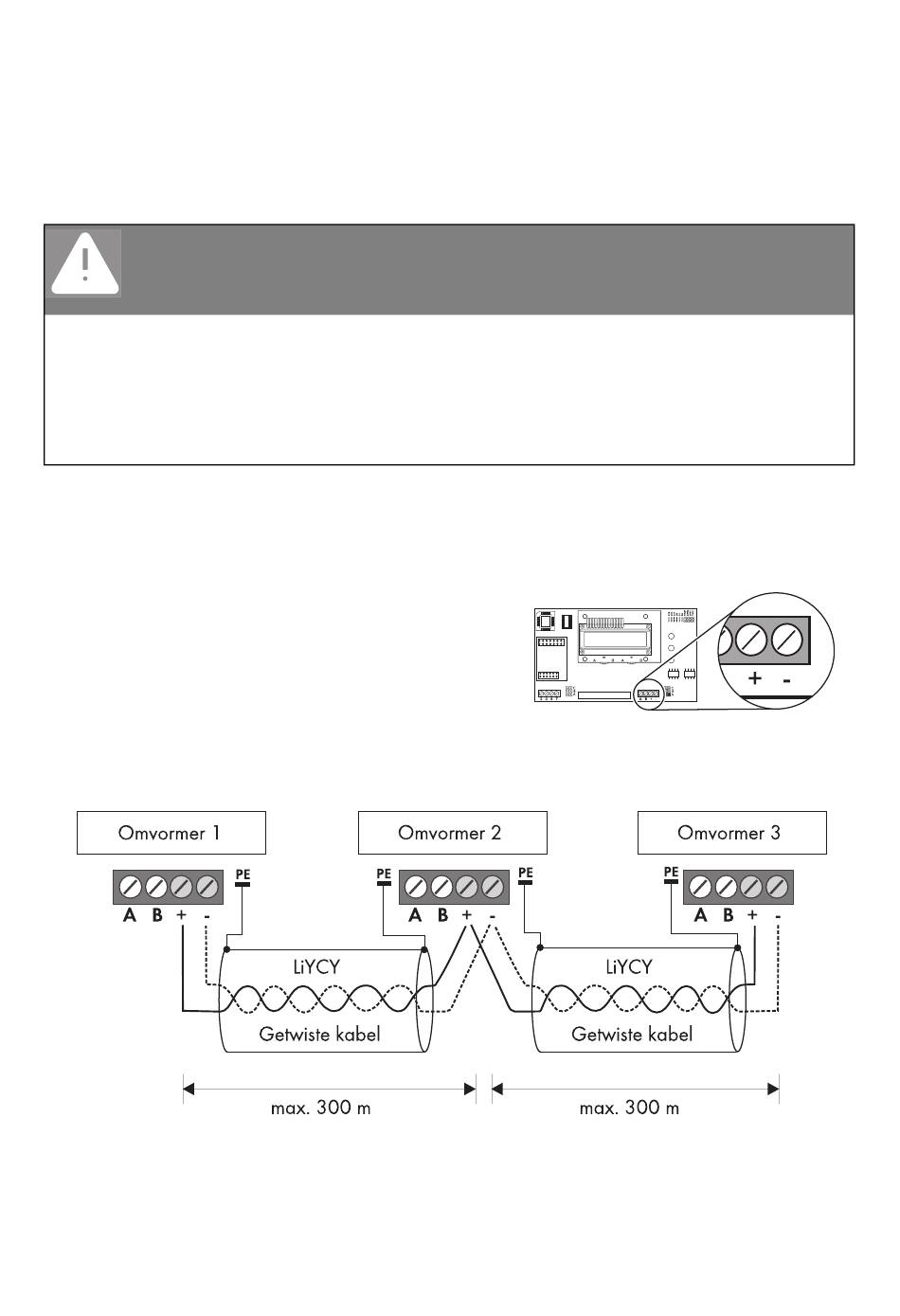

6. Sluit de plus- en minpool aan op de betreffende
schroefklemmen.
7. Sluit de plus- en minleidingen van de twee andere omvormers aan op het klemblok van de
middelste omvormer om de drie omvormers aan elkaar te koppelen.
De kabellengte tussen twee omvormers mag daarbij niet meer dan 300 m bedragen.
