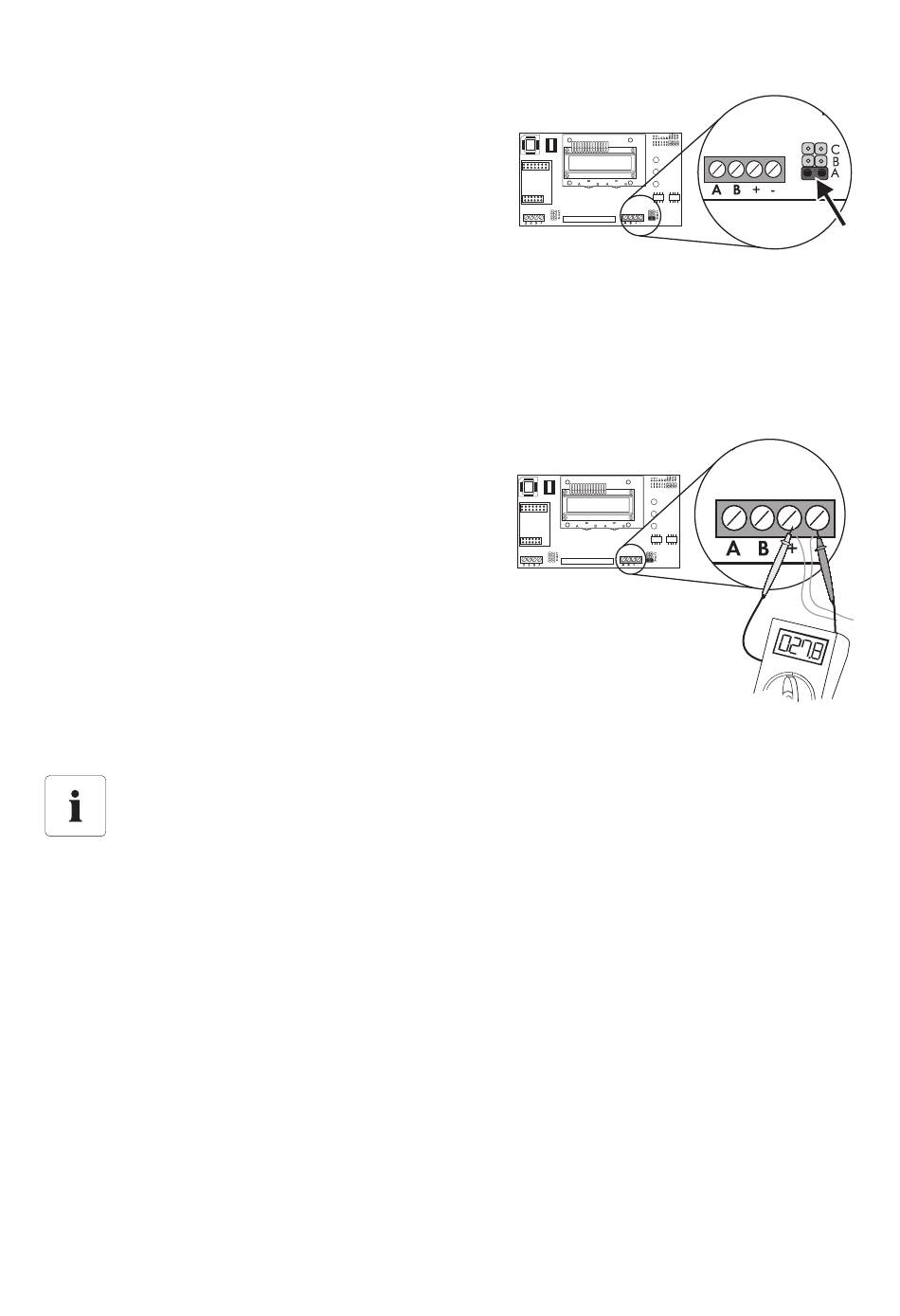

8. Alleen op de middelste omvormer (die met twee
aders per klem) een van de meegeleverde jumpers
aansluiten op de onderste van de rechts
afgebeelde poorten.
Sluit de jumpers niet aan op de onderste poort van
de twee andere omvormers!
of
Verbind de schroefklemmen A en B met de
middelste omvormer door middel van een
draadbrug.
Verbind de schroefklemmen A en B niet met de
twee andere omvormers!
9. Meet in de middelste omvormer de weerstand
tussen de plus- en minpool van het klemblok.
☑ Als de weerstand ca. 27,8 k Ω (± 370 Ω )
bedraagt, dan is de SMA Power Balancer juist
aangesloten. Als dit niet het geval is, dient u
de bekabeling te controleren.
10. Sluit alle omvormers zoals beschreven in hoofdstuk 7.3 „Omvormer sluiten" (pagina 59).
Verbinding met een Sunny Mini Central 9000TL, 10000TL of 11000TL
Om de SMA Power Balancer op een Sunny Mini Central 9000TL, 10000TL of 11000TL
te kunnen aansluiten, moet de Sunny Mini Central 7000HV met een speciale aansluitplug
zijn uitgerust (bestelnummer PBL-SMC-10-NR). De koppeling van drie omvormers gebeurt
dan met een speciale verbindingskabel.
De aansluitstekker en de verbindingskabel zijn verkrijgbaar bij SMA Solar Technology AG
of uw handelaar. In hoofdstuk 12 „Toebehoren" (pagina 84) vindt u de bijbehorende
bestelnummers.
