5
Plaats het toestel in de opening om te testen of dit past.
6
Gebruik indien nodig een vijl en schuurpapier om de opening
heel precies op maat te krijgen.
7

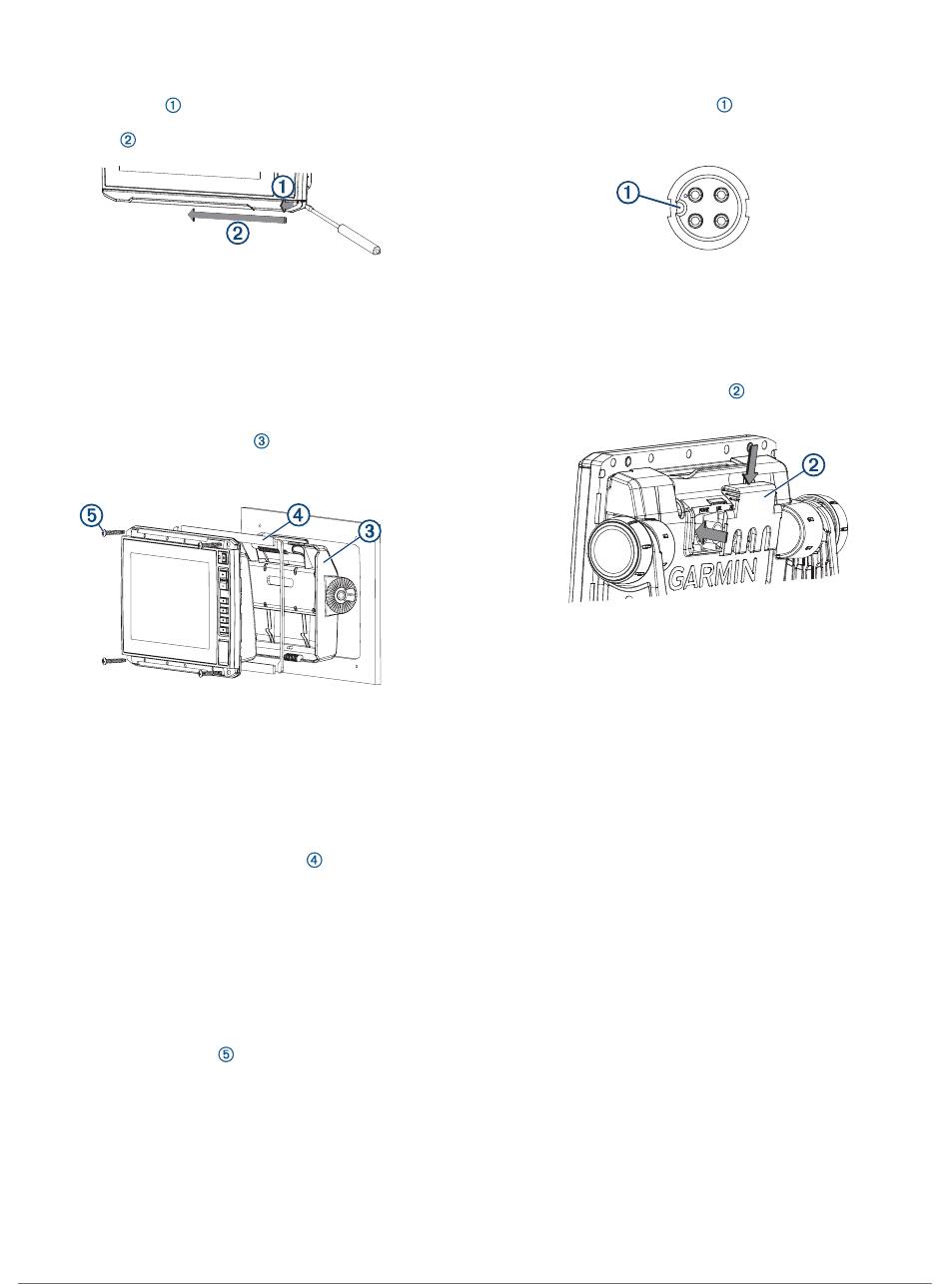

Als uw toestel is voorzien van trimkapjes, wrikt u de hoeken
van de trimkapjes
voorzichtig los met een plat stuk plastic
of een schroevendraaier en schuift u het gereedschap naar
het midden
om de trimkapjes te verwijderen.
8
Zorg ervoor dat de montagegaten op het toestel zijn uitgelijnd
met de boorgaten op de sjabloon.
9
Als de montagegaten in het toestel niet samenvallen met de
voorboorgaten in de sjabloon, markeert u op de sjabloon de
nieuwe locaties voor de voorboorgaten.
10
Gebruik een boor van 3 mm (
boren.
11
Verwijder de sjabloon van het montageoppervlak.
12
Plaats het toestel in de houder
OPMERKING: Voor verzonken montage moet u de houder
en de vergrendelingsbeugel of borgringen gebruiken.
13
Als u na montage geen toegang hebt tot de achterzijde van
het toestel, sluit u alle benodigde kabels aan op de houder en
bevestigt u de kabels met de vergrendelingsbeugel of
borgringen voordat u het toestel in de opening plaatst
(Aandachtspunten bij de aansluiting, pagina
14
Bedek ongebruikte connectors met weerkapjes om te
voorkomen dat de metalen contactpunten roesten (alleen
ECHOMAP UHD 7x/9x modellen).
15
Installeer de rubberen pakkingstukken
van het toestel.
De delen van de rubberen pakking hebben een zelfklevende
strip aan de achterzijde. Verwijder de beschermfolie voordat
u deze delen bevestigt aan het toestel.
16
Sluit elke kabel stevig aan op een poort op de houder met
gebruik van de vergrendelingsbeugel of de borgringen
(Aandachtspunten bij de aansluiting, pagina
17
Plaats het toestel en de houder in de opening.
18
Bevestig het toestel aan het montageoppervlak met de
meegeleverde schroeven
19
Bevestig de trimkapjes door deze op hun plaats te klikken
rondom het toestel.
Aandachtspunten bij de aansluiting
Nadat u de kabels op de houder hebt aangesloten, draait u de
borgringen aan om elke kabel vast te zetten.
De kabels aansluiten op de ECHOMAP UHD 6x houder
De connectors op de kabels zijn zo gemaakt dat ze alleen in de
juiste poorten op de ECHOMAP UHD 6x houder passen. De
1
/
in.) om de voorboorgaten te
8
.
3).
aan de achterzijde
3).
.
aangesloten kabels worden op hun plek gehouden door een
vergrendelingsbeugel.
1
Schuif de kabelvergrendelingsbeugel van beneden naar
boven en verwijder de beugel van de houder.
2
Vergelijk de kleine inkepingen
de nummers op elke poort om te bepalen welke kabel bij
welke poort hoort.
3
Plaats elke kabel stevig in een gat in de houder en sluit elke
kabel aan op een poort.
OPMERKING: Als de kabels niet ver genoeg in de houder
worden geplaatst, sluiten de connectors mogelijk niet goed
op de poorten aan. Hierdoor kan het lijken alsof het toestel
stroom of sonarsignaal verliest of niet meer werkt.
4
Plaats de vergrendelingsbeugel
de beugel omlaag om de kabels op hun plek te houden.
U hoort een duidelijke klik wanneer de vergrendelingsbeugel
correct is geïnstalleerd.
De kabels aansluiten op de ECHOMAP UHD 7x/9x
houder
De connectors op de kabels passen alleen op de juiste poorten
op de ECHOMAP UHD 7x/9x houder. De aangesloten kabels
worden op hun plek gehouden door borgringen.
1
Sluit elke kabel aan op de desbetreffende poort op de
houder.
2
Draai de borgring met de klok mee om de kabel vast te
zetten in de houder.
Voedings-/gegevenskabel
• De draadboom verbindt het toestel met de voeding en NMEA
0183 toestellen. Toestellen van 6 inch kunnen deze draden
ook gebruiken om gebruikersgegevens, zoals waypoints en
routes, te delen.
• Als u geen NMEA 0183-toestellen of een andere kaartplotter
aansluit om gegevens te delen, kunt u de blauwe en bruine
draden negeren.
• Het toestel heeft een interne NMEA 0183 poort die wordt
gebruikt om NMEA 0183 compatibele toestellen aan te
sluiten.
• Gebruik draden met een doorsnede van 0,82 mm
of groter als de voedings- of aardedraden moeten worden
verlengd.
• Als u de NMEA 0183 draden of alarmdraden moet verlengen,
moet u daarvoor draden met een doorsnede van 0,33 mm
(22 AWG) gebruiken.
op elke kabelconnector met
over de kabels en schuif
2
(18 AWG)
2
3
