de onderste opening van het juiste handgreepuiteinde
bevindt
(Figuur
5).

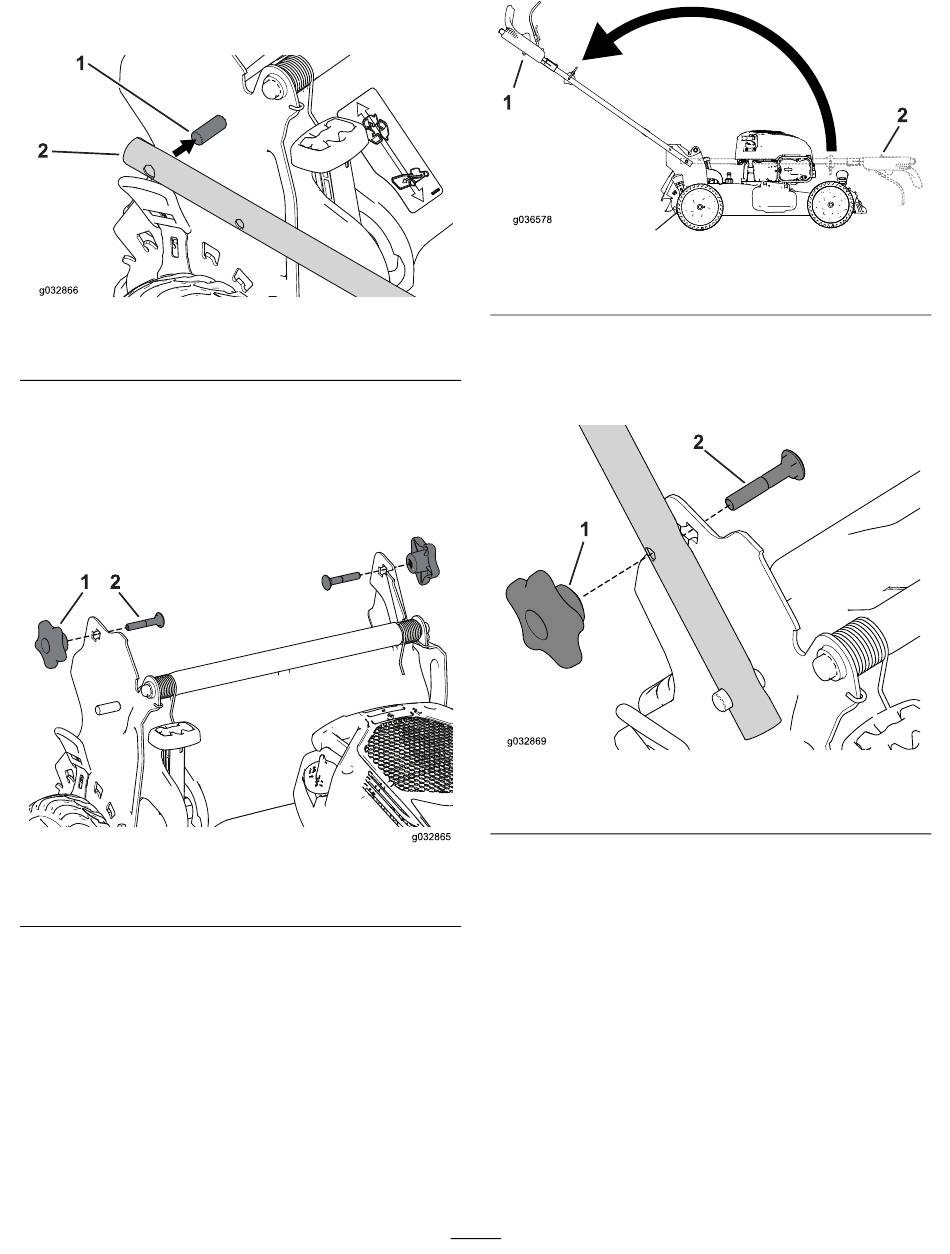

Figuur 5
1. Pen
Opmerking: De pennen zijn niet te zien door de
openingen in de handgreepuiteinden als de handgreep
zich in de ingeklapte stand bevindt.
2. Verwijder en bewaar de 2 handgreepknoppen en 2
slotbouten van de handgreepbeugels
Figuur 6
1. Handgreepknop
3. Klap de handgreep terug in de werkstand door deze
naar achteren te draaien
2. Uiteinde van handgreep
(Figuur
6).
2. Slotbout
(Figuur
7).
1. Ingeklapte stand
g032866
4. Steek de slotbout (met de boutkop naar de binnenkant
gericht) door de bovenste of onderste vierkante
opening in de handgreep en de bovenste opening in het
handgreepuiteinde
1. Handgreepknop
g032865
5. Monteer de handgreepknop losjes op de slotbouten.
6. Zie stap 3 tot en met 5 van
instellen (bladz.
5
Figuur 7
2. Werkstand
(Figuur
8).
Figuur 8
2. Slotbout
Hoogte van handgreep
