Daikin EKVKHPC Montagehandleiding pagina 3
Waterinlaatleiding
2

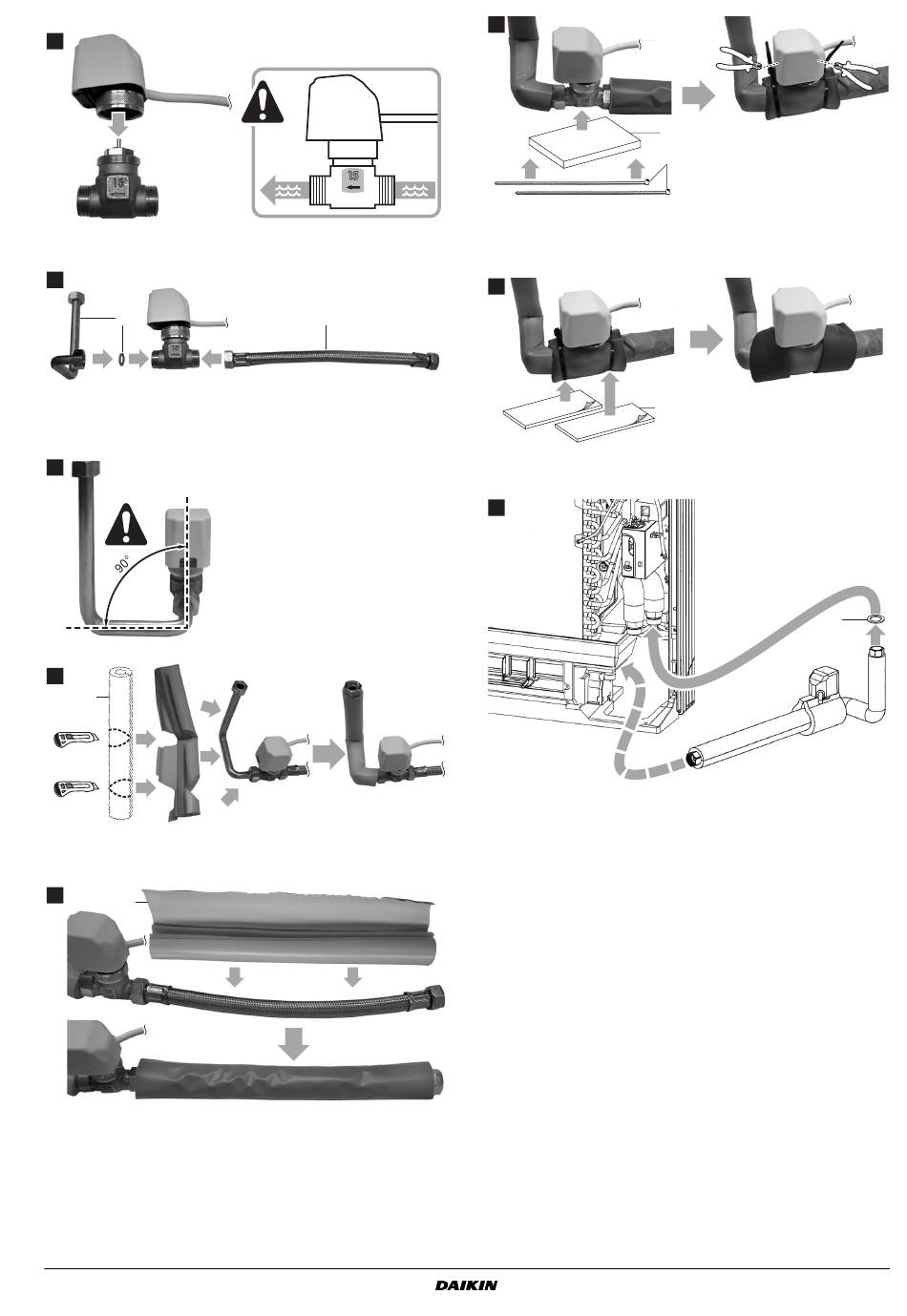

Monteer zoals hierboven aangegeven (let op de richting van de
pijl op de 2-wegsklep).
3
1
1
Bij de warmtepompconvector geleverde onderdelen
2
Soepele leiding (2x 1/2" vrouwelijke BSP)
4
5
1
1
Bij de warmtepompconvector geleverde onderdeel
6
1
1
Thermische isolatie
EKVKHPC
2-wegskleppenkit voor warmtepompconvector
4PW56903-1A
2
Zorg ervoor dat de leiding in een
rechte hoek op de 2-wegsklep is
aangesloten; anders is verdere
installatie niet meer mogelijk.
7
1
2
1
Isolatiemateriaal voor 2-wegsklep
2
Klemmen
8
1
1
Isolatiemateriaal voor leidingaansluitingen
9
1
Bij de warmtepompconvector geleverde onderdeel
1
Montagehandleiding
2
