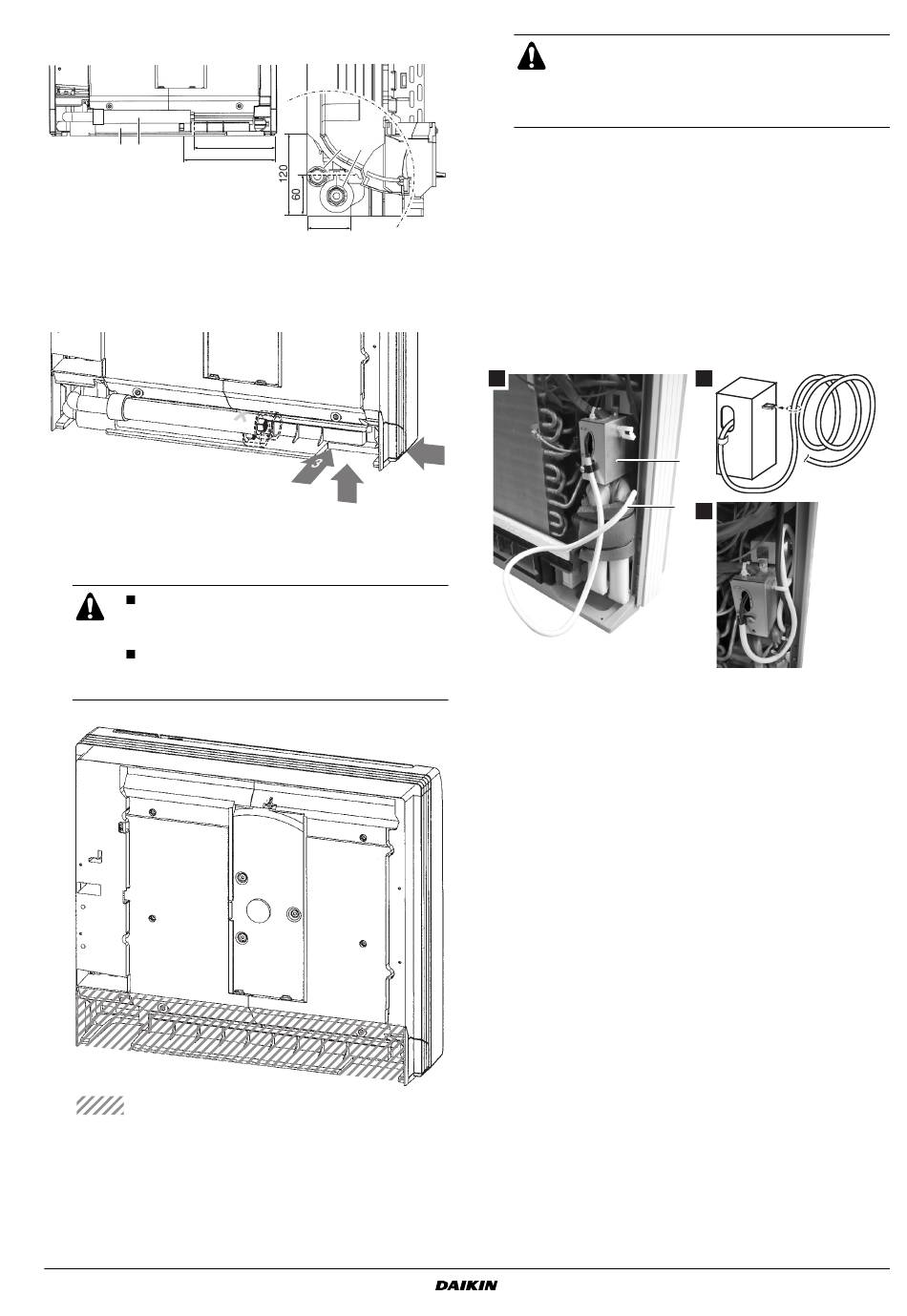

Daikin EKVKHPC Montagehandleiding pagina 5
Aansluiting op lokale leiding
1
Plaats van unitaansluitingen (maateenheid: mm)
1 2
1
Waterinlaat
Wateruitlaat
2
2
Mogelijke richtingen van lokale leiding
1
Zijkant
2
Onderkant
3
Achterkant
Zorg ervoor dat de lokale leiding lang genoeg is
om aan te sluiten op de soepele leiding die in de
unit is aangesloten.
Zorg ervoor dat de aansluiting van de lokale
leiding en de in de unit aangesloten leiding
volledig binnen het leidingdeel van de unit past.
Leidingdeel
EKVKHPC
2-wegskleppenkit voor warmtepompconvector
4PW56903-1A
2 1
260
285
77
2
3
Sluit de lokale leiding aan op de soepele leiding
Zorg ervoor dat de waterinlaat en wateruitlaat juist op
de lokale leiding worden aangesloten. Let op de
markering
wateruitlaatleiding
waterinlaatleiding.
4
Duw de unit tegen de muur of hang ze op de montageplaat en
raadpleeg de montagehandleiding van de warmtepomp-
convector voor informatie over de verdere installatie van de unit.
Elektrische installatie van de 2-wegsklep
1
Aansluiting op de schakelkast
Raadpleeg de montagehandleiding van de warmtepomp-
convector voor aansluiting van de 2-wegsklep op de schakelkast
van de warmtepompconvector.
2
Bedrading van de 2-wegsklep binnenin de warmtepomp-
convector plaatsen
1
1
1
Schakelkast warmtepompconvector
2
Bedrading 2-wegsklep
op
de
thermische
isolatie
te
onderscheiden
2
1
2
3
