3. WERKING
3.1

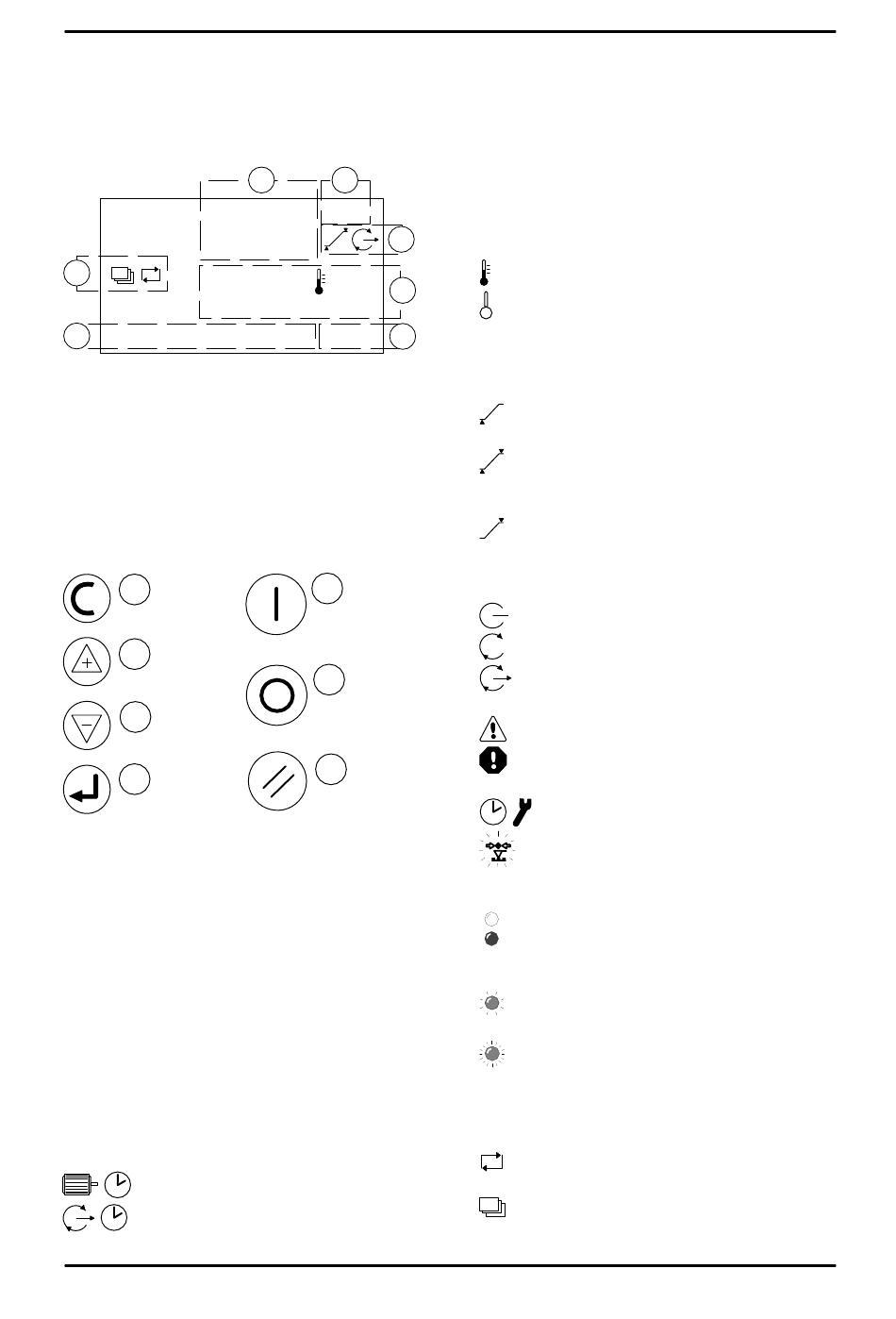

Gebruikersinterface
Scherm:
7.0
d
84.8
f
T01
a) Waarde systeemdruk
b) Eenheden systeemdruk
c) Statussymbolen
d) Actieve functies eenheid
e) Item van het gebruikersmenu
f)
Item-ID van het gebruikersmenu
g) Nummer van compressor
Toetsenbord:
d
e
f
g
a) Start
b) Stop
c) Reset
d) Escape
e) Omhoog (plus)
f)
Omlaag (min)
g) Enter
3.2 Items van het gebruikersmenu:
Standaard geeft het Item van het
gebruikersmenu het laadpercentage van de
compressor weer (0 % - 100 %).
Druk Omlaag om 'werkingsuren' en 'laaduren'
te bekijken.
hrs
: totaal aantal werkingsuren
hrs
: laaduren
a
b
BAR
c
e
o
C
g
C:01
a
b
c
Een optionele analoge klep, van
ingeschakelde optionele sensoren
(bijvoorbeeld druk- of temperatuursensoren)
kan worden bekeken in het Gebruikersmenu.
Druk Omhoog of Omlaag om ieder item te
bekijken. Het 'Item-ID van het
gebruikersmenu' toont de ID van de analoge
klep:
Voorbeelden:
T01 = Temperatuuringang #1
A01 = 20mA analoge ingang #1
3.3 Status:
Persdruk:
onder de ingestelde waarde van actieve
onderdruk, of laden
tussen de ingestelde waarden van actieve
onderdruk, of laden, en bovendruk, of
lossen
boven de ingestelde waarde van actieve
bovendruk, of lossen
Status van compressor:
Stand-by, werkt niet
Werkt zonder lading
Werkt geladen
Alarm (Waarschuwing)
Niet beschikbaar (Gestopt, Afsluiten,
Uitschakelen)
Onderhoud
Drukgrens overschreden
indicatielampje CX actief (groen lampje)
UIT – afsluitstoring
AAN - Actief
CX- storingsindicatielampje (rood lampje)
Langzaam knipperend: Alarm
(Waarschuwing)
Snel knipperend: Uitschakelen (Afsluiten)
3.4 Actieve functies:
Status van CX-Box (altijd weergegeven):
Stroomstoring automatisch opnieuw
opstarten (altijd aan)
Communiceert met beheercontroller van
het Metacentre-systeem (stand Afstand)
Metacentre CX Box
Pagina 7
