Het luchtventiel repareren
Voor reparatie van het luchtventiel is reparatieset 245066
is verkrijgbaar. Onderdelen die in de reparatieset zitten
zijn gemarkeerd, bijvoorbeeld (33†). Gebruik voor de
beste resultaten alle onderdelen uit de set.
Demontage
1.
Maak de pomp gereed voor reparatie; zie blz. 13.
2.
Verwijder het plaatmetalen deksel van het luchtventiel
(36) en de vilten demper (34).
3.
Schroef de cilinderschroeven (21) los.
4.
Verwijder het ventieldeksel (20) met de platte pakking
(19†).
5.
Til de luchtventielplaat (16†) eruit met twee schroeven-
draaiers en vervang de o-ringen (17†u) en (18†u).
Verwijder twee o-ringen (55).
6.
Verwijder de beker (15†) van het luchtventiel.
7.
Verwijder een borgclip (14) met een DIN 5256C tang
met een nominale diameter van 12-25.
8.
Schroef de cilinderschroef (21) in de plug (12) en trek
hem eruit. Vervang de o-ring (13†u).
9.
Herhaal stappen 8 en 9 voor de clip en de plug aan de
tegenoverliggende zijde.
10. Reik in de behuizing en druk de drager (10) eruit.
11. Vervang de o-ringen (11†u).
16
Weer in elkaar zetten
Smeer alle O-ringen als u de pomp weer in elkaar zet.
1.
In omgekeerde volgorde weer in elkaar zetten.
Richt de nieuwe platte pakking (19) op de plaat van het
luchtventiel (16) zodanig dat de kanalen in de plaat
volledig zijn afgedekt zijn.

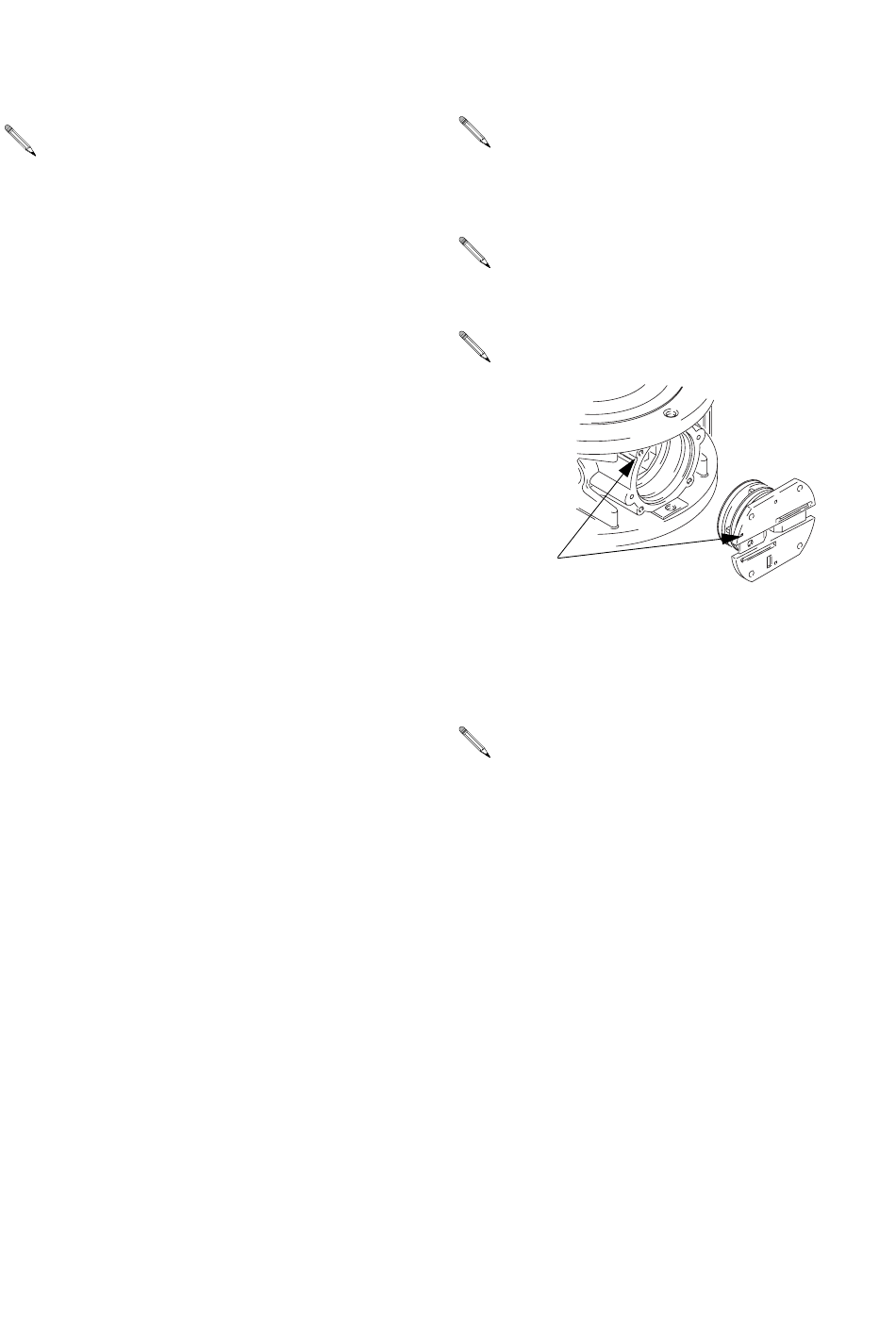

Het gat in de plaat van het luchtventiel (16) komt
tegenover de pijl op de behuizing te zitten.
Uitlijnen
2.
Vervang alle onderdelen door de nieuwe die in set 245066
zitten.
Er zitten vier geprofileerde dichtingen (29) in set
245066 zoals in al de andere 308HP sets. Deze
dichtingen moeten alleen vervangen worden als
de vloeistofdeksels worden verwijderd.
Reparatie
311688H Rev.C
