De pomp installeren
•
Monteer ten behoeve van gebruiks- en onderhoudsgemak
de pomp zodanig dat de luchtinlaat-, de vloeistofinlaat- en
de vloeistofuitlaatpoort gemakkelijk toegankelijk zijn.
•
Installeer de pomp op een goed geventileerde plaats met
voldoende ruimte rondom voor toegang van de bediener
en voor onderhoud.
•
De pomp moet horizontaal gemonteerd worden zoals
afgebeeld op A
. 1. Zorg ervoor dat de pomp in alle
FB
richtingen vlak staat en, dat het cilinderhuis (54) zich
aan de onderzijde bevindt. Zie A
•
De pomp kan op de vloer of aan de wand gemonteerd
worden met behulp van montageset 246495.
•
Zorg ervoor dat de montageondergrond het gewicht kan
dragen van de pomp, de slangen en de accessoires, plus
eventuele andere belastingen die ontstaan tijdens het
gebruik. De pomp heeft twee montagegaten voor schroeven
van 8 mm. Zie de tekening met de afmetingen op Blz. 26.
Wandmontage met behulp van set 246495:
1.
Gebruik de console (15C022) als sjabloon om 2 gaten
met een diameter van 9,6 mm (0,38 inch) in de wand
te boren.
2.
Bevestig de console (15C022) losjes aan de muur met
ankers en schroeven (8 mm) die lang genoeg zijn om
te voorkomen dat de console gaat trillen tijdens gebruik.
3.
Verwijder de console van de wand en zet hem vast op
de pomp met de 4 schroeven (116899) en 1 borgring
(100028) uit de set.
4.
De borgring moet gebruikt worden in het ongeverfde gat
om te zorgen voor goede aarding van de console.
6
. 1.
FB
5.
Monteer de console met de pomp eraan gemonteerd
tegen de wand aan en draai alles vast.
Zeskantschroef (2 vereist)
Vloeist-
ofuitlaat

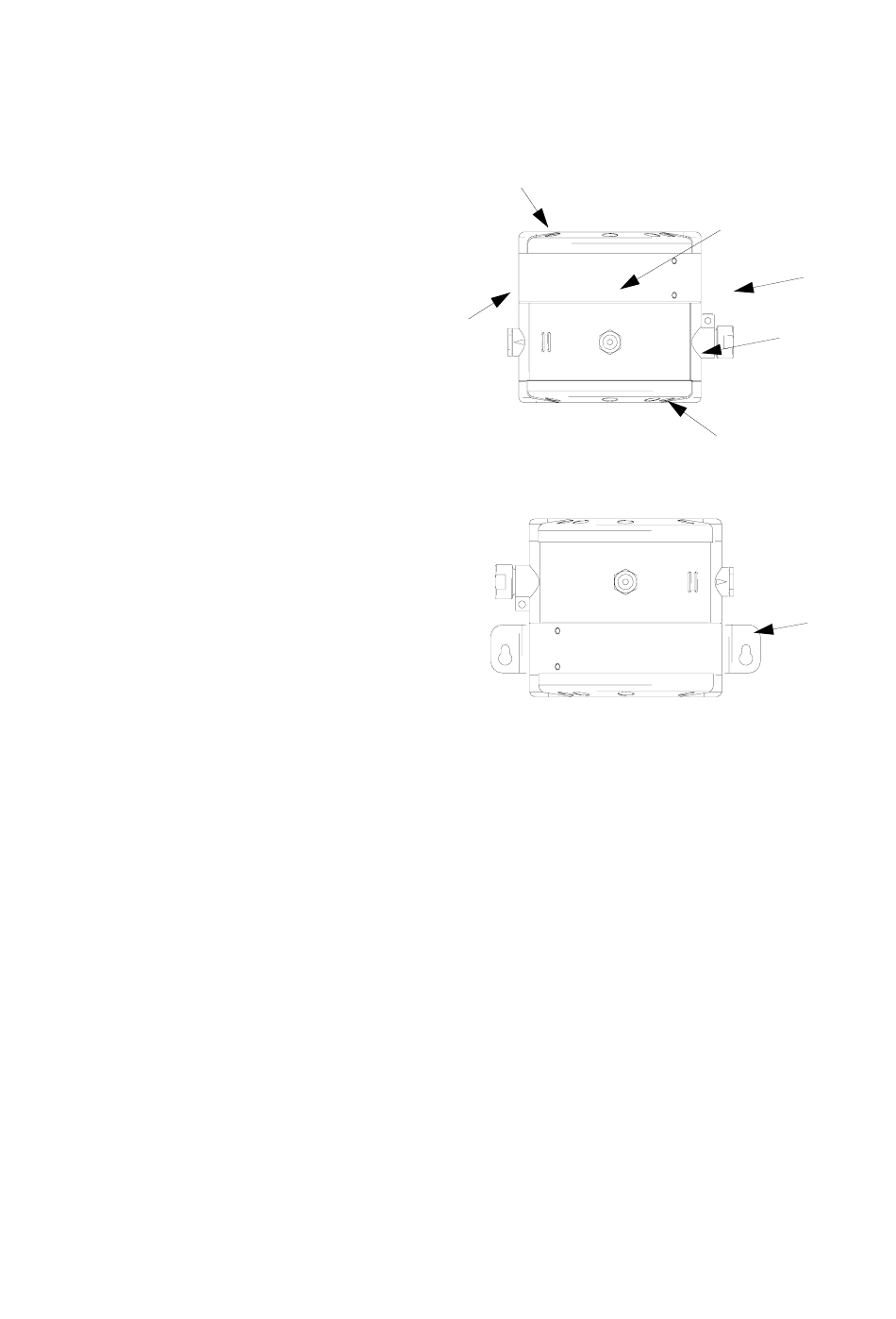

Vloermontage
Voor wandmontage
A
. 1. De pomp installeren
FB
Installatie
Persluchtaansluiting
Materiaal-
inlaat
Cilinderhuis
(54)
TI2133A 2
Zeskantschroef
(2 vereist)
Console voor
wandmontage
TI2469A
311688H Rev.C
