Connector Z/O-eenheid compleet vervangen
7.3.3
Haal het deksel van de elektronische eenheid eraf.
Maak de bevestigingsmoeren (1) voor de processorkaart (2) los.
Maak de bevestigingsschroeven (3) voor de lichtgeleider los.
Maak de connector (4) los en haal de processorkaart voorzichtig uit de behuizing.

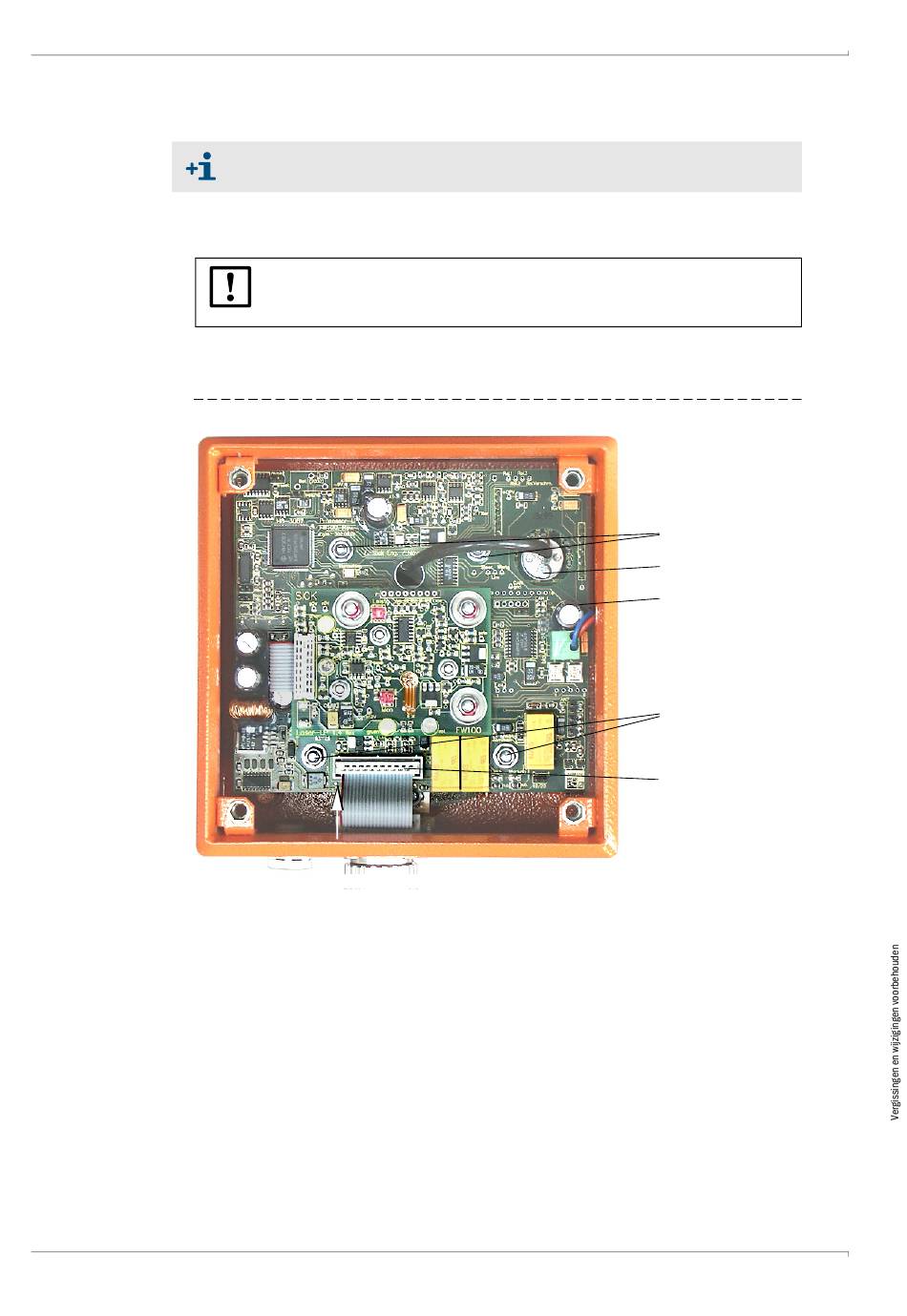

Afb. 53
Elektronische eenheid geopend
92
Reserveonderdeel:
connector Z/O-eenheid compleet, best.nr. 7040432
BELANGRIJK:
Bevestigingsmoeren mogen alleen met steeksleutel SW 7 worden
losgemaakt en vastgeschroefd.
FWE200 · Gebruiksaanwijzing · 8019491/V 1-0/2016-03 · © SICK AG
Reparatiewerkzaamheden
1
3
2
1
4
