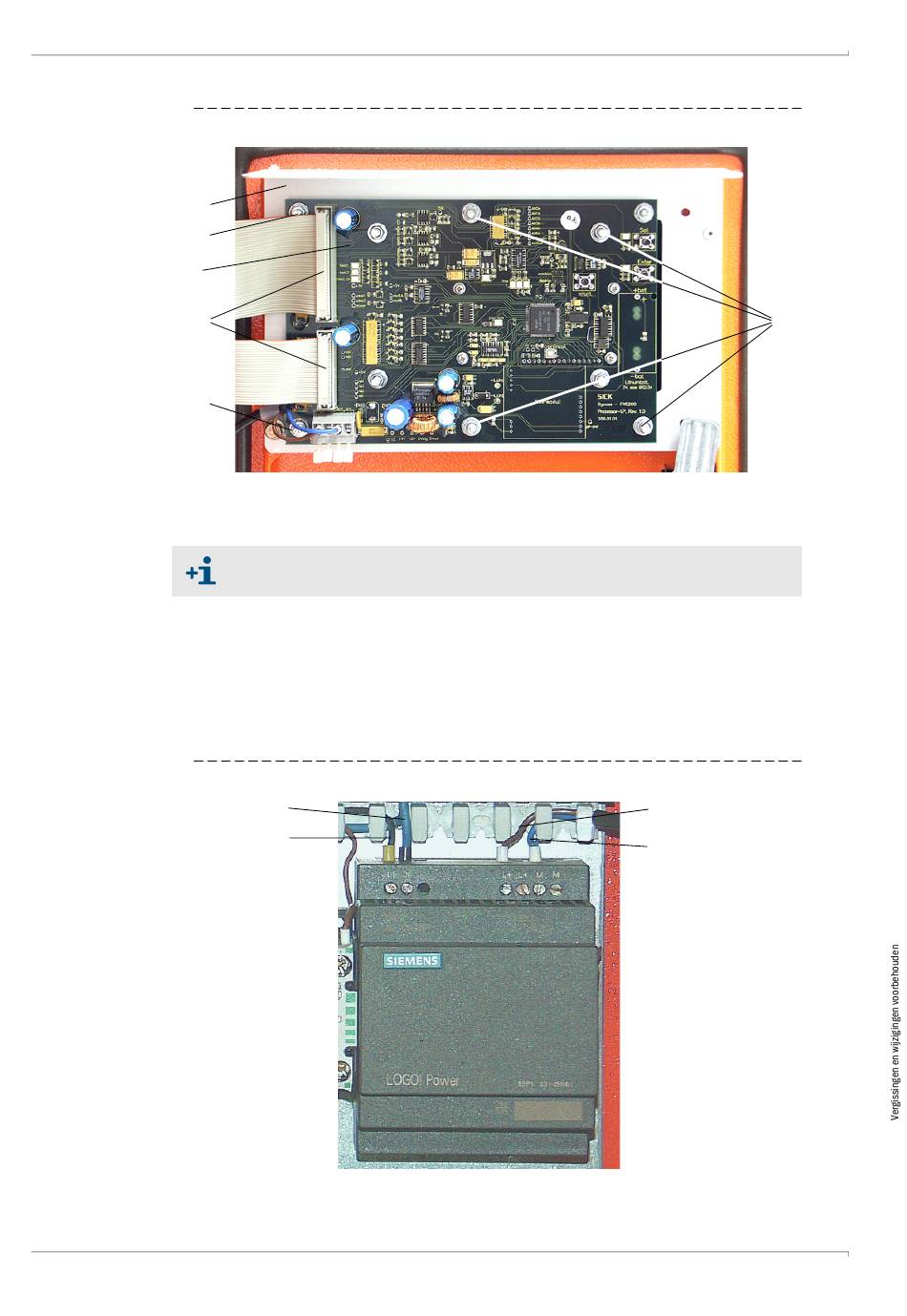

Afb. 57
Module weergave-elektronica in de besturingskast
4
3
2
1
3
Voedingseenheid vervangen
7.4.4
Klem de aansluitdraden aan de voedingseenheid af.
Druk de voedingseenheid naar boven toe voorzichtig van de DIN-rail.
Plaats een nieuwe voedingseenheid op de DIN-rail en druk vast.
Sluit de draden in de juiste kleur conform Afbeelding 58 aan.
Indien uitgeschakeld, schakel de zekeringen voor de verwarmingsbanden in en start
het FWE200.
Afb. 58
Voedingseenheid in de besturingskast
96
Reserveonderdeel:
voedingseenheid LOGO Power 1.3 24 V 25 W, best.nr. 7047558
blauw (N)
zwart (L1)
FWE200 · Gebruiksaanwijzing · 8019491/V 1-0/2016-03 · © SICK AG
Reparatiewerkzaamheden
3
bruin (+24 V)
blauw (−24 V)
