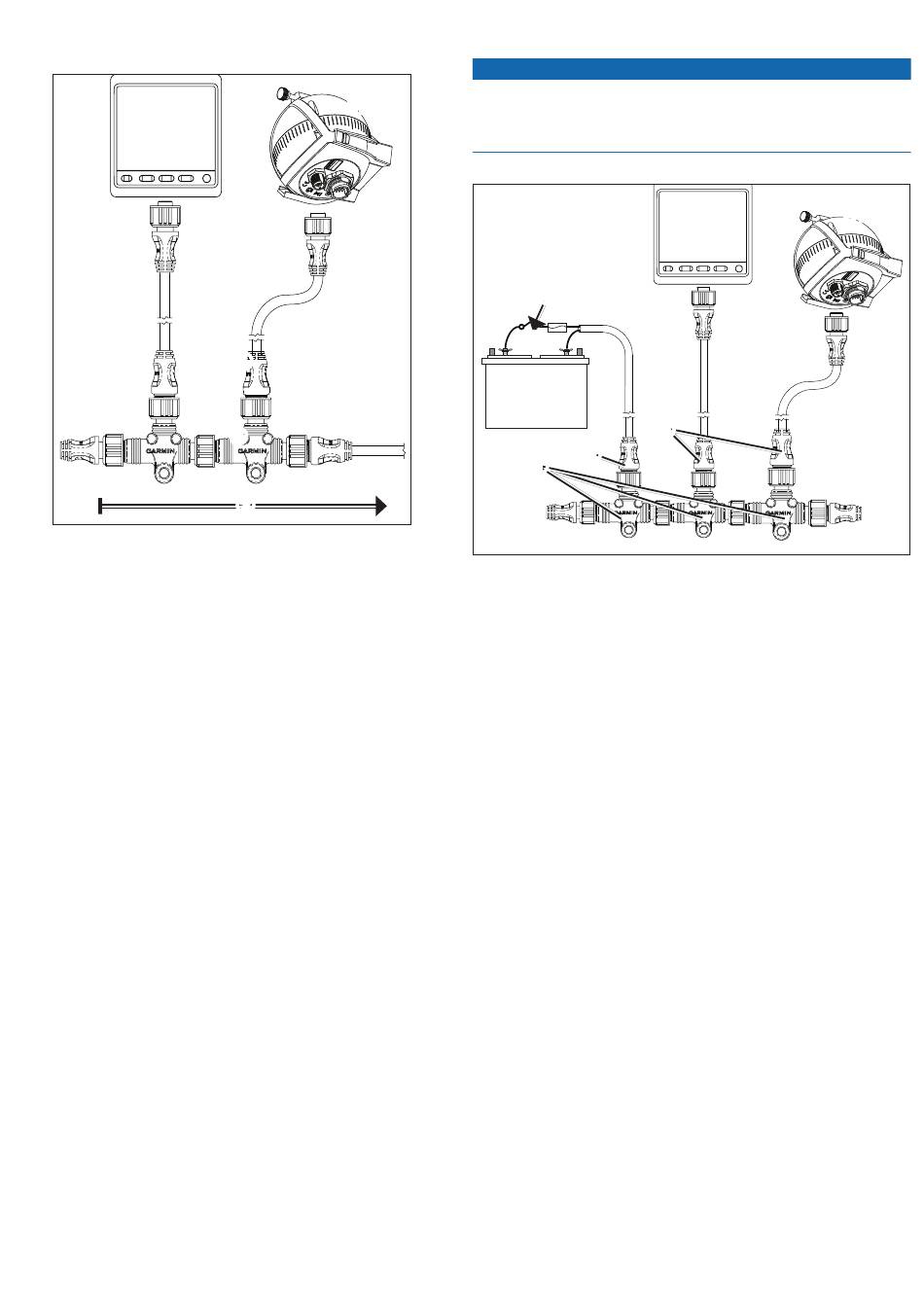

De CCu verbinden met een bestaand nMea 2000-netwerk
1. Bepaal waar u de CCU ➊ wilt verbinden met uw bestaande NMEA
2000-backbone ➋.
2. Koppel één kant van een NMEA 2000-T-connector los van het netwerk.
3. Verbind, indien nodig om de NMEA 2000-netwerkbackbone te verlengen,
een NMEA 2000-backbone-verlengkabel (niet bijgeleverd) met de
losgekoppelde T-connector.
4. Koppel de bijgeleverde T-connector ➌ voor de CCU aan de NMEA
2000-backbone door deze te verbinden met de zijde van de losgekoppelde
T-connector of de backbone-verlengkabel.
5. Leid de bijgeleverde netwerkkabel ➍ naar de onderkant van de T-connector
die u hebt toegevoegd in stap 4 en verbind deze met de T-connector.
Als de bijgeleverde netwerkkabel niet lang genoeg is, kunt u een
netwerkkabel van maximaal 6 m (20 ft.) gebruiken (niet bijgeleverd).
6. Verbind de netwerkkabel met de CCU.
GHP 12 - Installatie-instructies
➊
➍
➌
➋
een basis-nMea 2000-netwerk aanleggen voor de GHC 20 en de
CCu
U moet de bijgeleverde NMEA 2000-voedingskabel aansluiten op de
contactschakelaar van de boot, of via een andere schakelaar in de hoofdkabel.
De GHC 20 zal uw accu leegtrekken als de NMEA 2000-voedingskabel
rechtstreeks op de accu wordt aangesloten.
1. Verbind de drie T-connectors ➊ met elkaar.
➍
-
+
➌
➋
➊
➑
2. Verbind de bijgeleverde NMEA 2000-voedingskabel ➋ met een 12 VDC
voedingsbron ➌ via een schakelaar.
Maak indien mogelijk verbinding met de contactschakelaar ➍ van de boot,
of via een andere schakelaar in de hoofdkabel (niet bijgeleverd).
3. Verbind de NMEA 2000-voedingskabel met een van de T-connectors.
4. Verbind een van de bijgeleverde NMEA 2000-netwerkkabels ➎ met een van
de T-connectors en met de GHC 20 ➏.
5. Verbind de andere bijgeleverde NMEA 2000-netwerkkabel met de andere
T-connector en met de CCU ➐.
6. Verbind de mannelijke en vrouwelijke afsluitweerstanden ➑ met elk uiteinde
van de gecombineerde T-connectors.
OPMERKING: De GHC 20 moet worden verbonden met de CCU met de
gele CCU-signaaldraad in de GHC 20-gegevenskabel. De zwarte draad moet
worden verbonden met de CCU-aarding
Opmerking
➏
➎
(pagina
12).
➐
➑
13
