Centraal besturingssysteem (VRV systeem)
"Alles"/
individueel
besturings-
systeem
Centraal
besturings-
systeem
Zone-
besturings-
systeem
Koppelsnoer voor externe aansturing: KRP50-2, Adapter PCB voor bediening op afstand: KRP2A61, tijdschakelaar: DST30B61,
LET OP
aan/uit schakelunit: DCS301B61, centrale besturingsunit: DCS302B61, BRC1C517.
Installatiehandleiding
5
Systeem
VRV
VRV
1
1
VRV
VRV
1
1
1
Afstandsbediening voor
airconditioner
1
VRV
VRV
3
3
2
HRV
HRV
1
Zone 1
3
Afstandsbediening voor airconditioner
2
4
Zone 2
Centrale besturingsunit
2
HRV
HRV
2
Adapterprintplaat voor
afstandsbediening, Timer,
Aan/uit-knop van HRV.
4
HRV
HRV

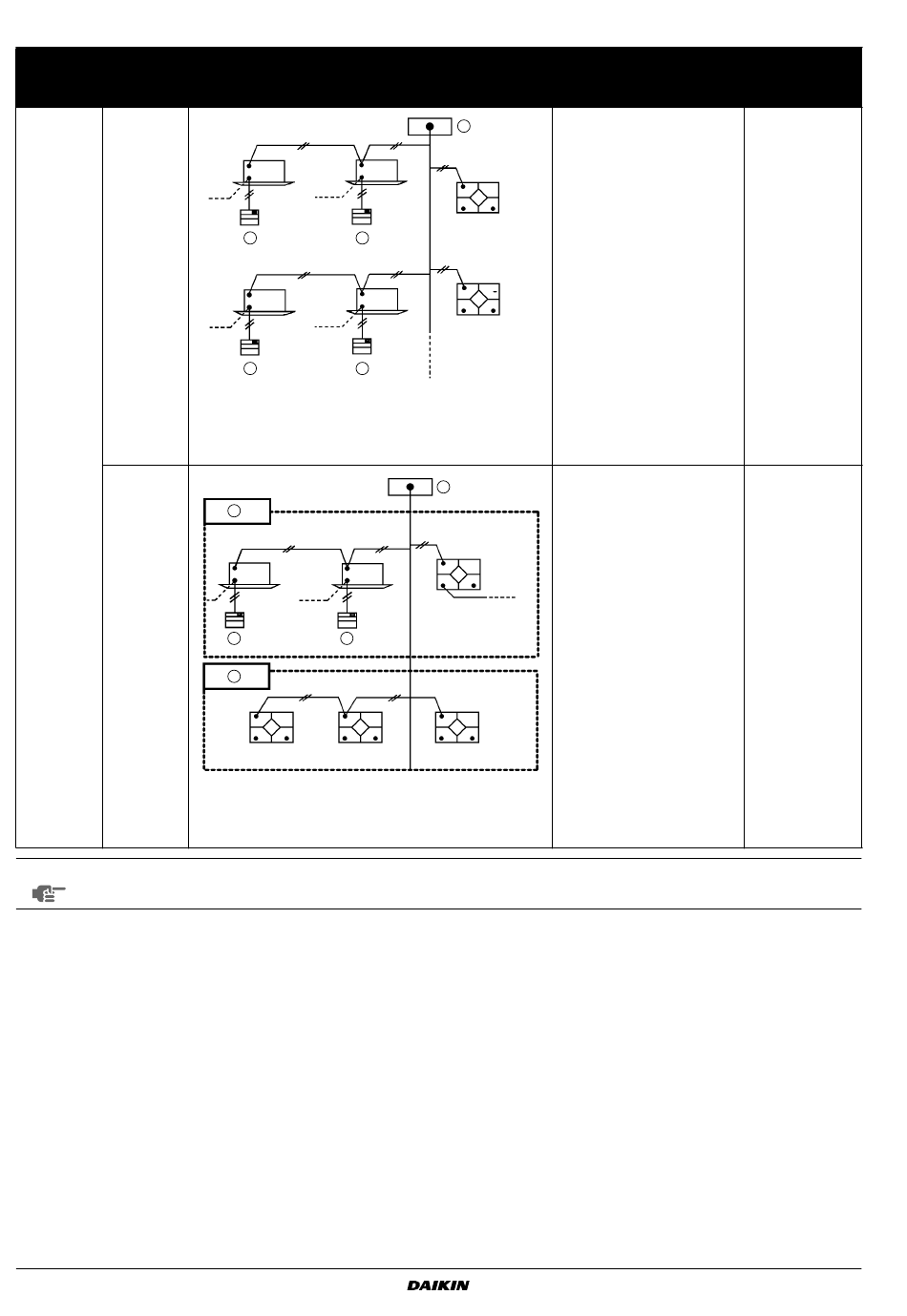

Standaardmethode
• Door de aan/uit schakelunit,
adapter PCB voor bediening op
afstand of tijdschakelaar te
gebruiken, wordt de centrale
bediening van het gehele
systeem ingeschakeld.
(maximaal 64 groepen)
• Met de aan/uit schakelunit
kunnen de individuele units in-
of uitgeschakeld worden.
• De tijdschakelaar en de aan/uit
schakelunit kunnen gelijktijdig
gebruikt worden. De adapter
PCB voor bediening op afstand
kan niet met een apparaat voor
centrale besturing worden
gebruikt.
• Met de centrale besturingsunit
kan ook de zonebesturing
worden geregeld via de
centrale besturingslijn.
(maximaal 64 zones)
• De centrale besturingsunit
geeft in het display de
waarschuwing "Filter" en
storingen, waardoor het
systeem kan worden gereset.
• Met de centrale besturingsunit
kan de ventilatie voor elke zone
onafhankelijk worden geregeld.
HRV (Heat Reclaim Ventilation of Hergebruik van warmte)
Aanverwante items
aangaande
elektrische
bedrading
""Alles"/"individueel"
besturing" op
pagina 16
"Zonebesturings-
systeem" op
pagina 16
VAM150+250FC
Warmtewisselaar
4P415946-1 – 2015.08
