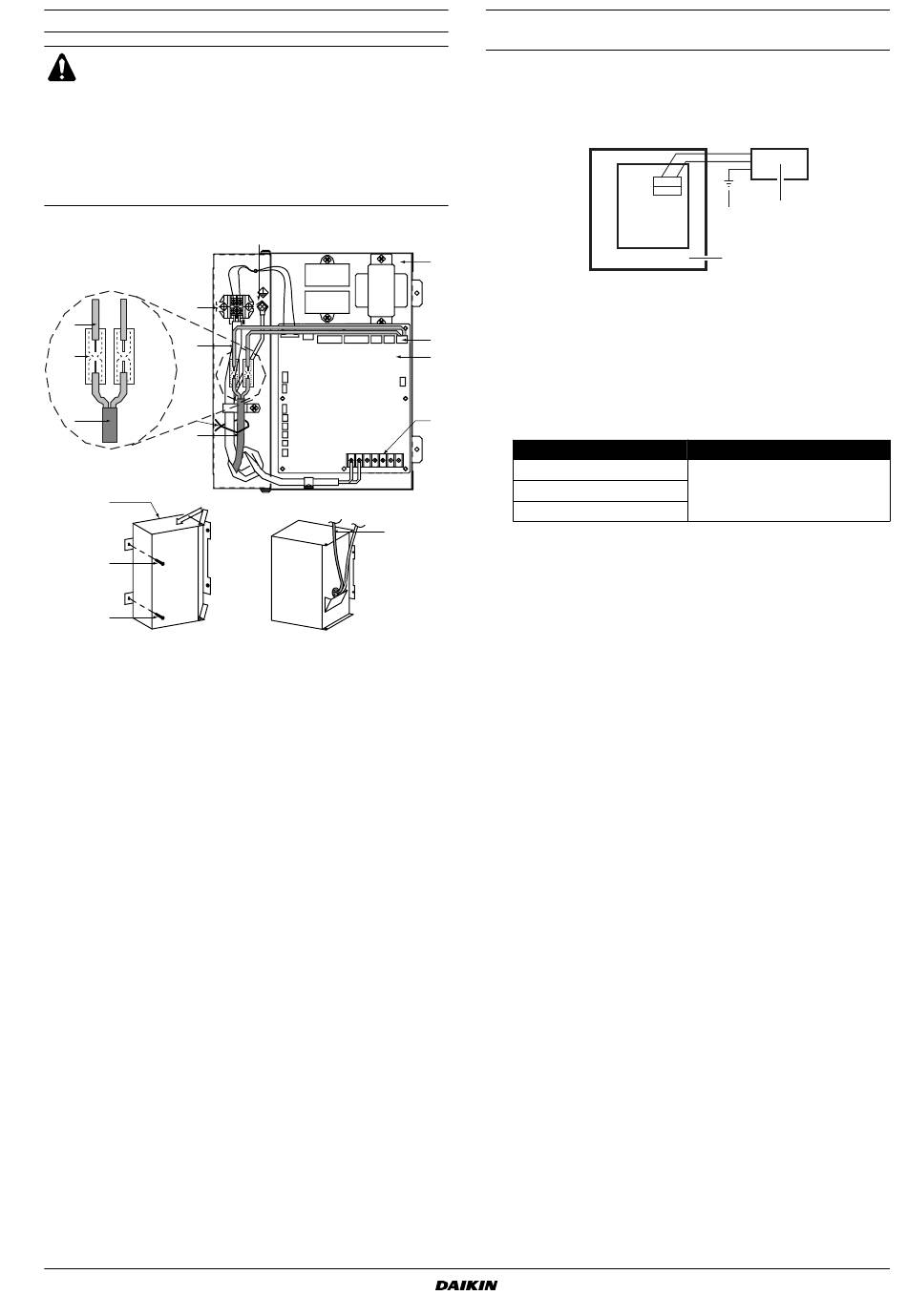

De schakelkast openen
VOORZORGSMAATREGELEN
Schakel de hoofdunit en andere daarmee gekoppelde
units uit met de hoofdschakelaars voordat u het deksel van
de schakelkast opent.
I
Draai de borgschroef los en maak het deksel van de
schakelkast open.
I
Zet de besturingsdraden van de voeding vast met de
klem, zoals is weergegeven in volgende afbeeldingen.
6
10
10
11
13
12
12
1
4
4
1
Montageplaat elektrische componenten
2
Printplaat
3
Deksel elektrisch compartiment
4
Borgschroef
5
Massa-aansluiting
6
Aansluitpaneel
7
Aansluitpaneel besturingsbekabeling
8
Schuiven
9
X15A connector
10
Bundel voor aansluiting van extra externe smoorklep (bijgeleverd
accessoire)
11
Gesloten busconnector met geïsoleerde koppelverbindingen
2
(0,75 mm
) (lokale levering)
12
Dubbele of verstevigde geïsoleerde flexibele kabel (0,75 mm
naar externe instelklep (lokale levering)
13
Kabelbinding (lokale levering)
VAM150+250FC
Warmtewisselaar
HRV (Heat Reclaim Ventilation of Hergebruik van warmte)
4P415946-1 – 2015.08
5
PCB
12
2
)
Vereiste elektrische aansluitingen voor mogelijke extra lokaal
geleverde externe instelklep
De externe instelklep voorkomt de aanvoer van buitenlucht wanneer
de HRV uitgeschakeld is. (Zie figuur 2, punt 19).
1.
De printkaart van de hoofdunit van de HRV bestuurt de HRV en
levert stroom voor de externe instelklep.
1
1
Hoofdunit HRV
2
Externe instelklep
3
Aarding naar externe instelklep, indien geen klasse II constructie
9
(EN60335-2-40)
2
De bronvoeding wordt ingeschakeld zodra de HRV in werking
treedt.
De bronvoeding wordt stilgelegd zodra de HRV wordt
7
uitgeschakeld.
Voedingsspanning
220 V
230 V
240 V
2.
Vereiste elektrische aansluitingen
Sluit één uiteinde van de accessoirebundel aan op de X15A
connector op de printkaart en het andere uiteinde op de bundel
naar de externe instelklep via een gesloten busconnector met
geïsoleerde koppelverbindingen (0,75 mm
Let op dat de kabel niet gespannen wordt.
3.
Vereiste instellingen
Standaardinstelling van de X15A connector: Niet in werking
Verander deze standaardinstelling als volgt met de afstands-
bediening om de werking van de externe instelklep in het systeem op
te nemen:
•
Modusnr.: 18 (groepsbesturing) of 28 (individuele besturing)
•
Instelschakelaar nr.: 3
•
Instelpositie nr.: 03
X15A
2
3
PCB
1
Aangesloten belastingscapaciteit
≤0,5 A
2
).
Installatiehandleiding
8
