Onderhoud (vervolg)
9.

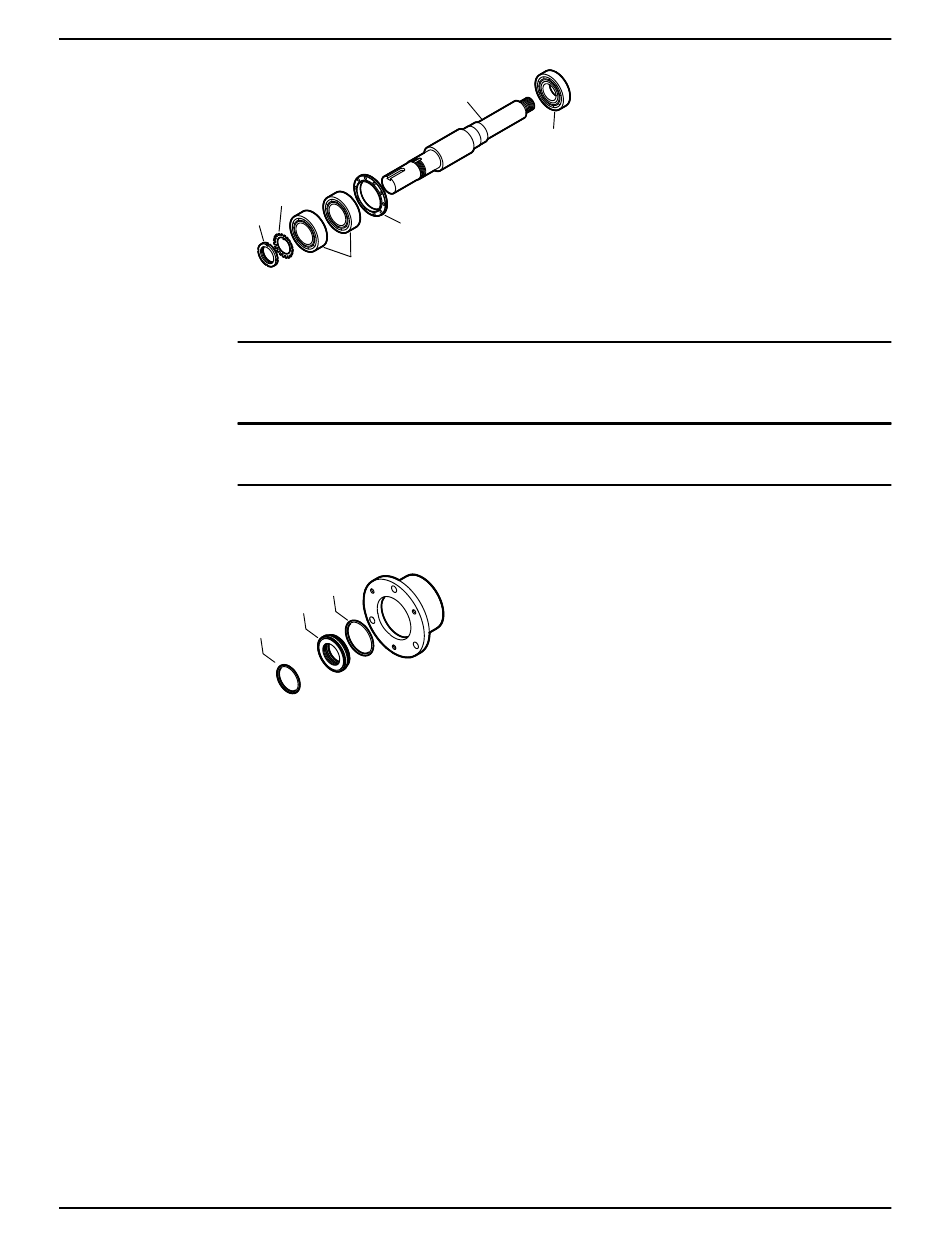

Verwijder de lagerborgmoer (136) en lagerborgring (382).
10. Verwijder de buitenboordlagers (112A).
Opmerking: Oefen alleen kracht uit op de binnenloopring wanneer u lagers van de as drukt. Forceer
niets en pas geen kracht toe in situaties waarbij u een onderdeel zou kunnen breken. Dit kan leiden tot
schade aan apparatuur.
Opmerking: Bewaar de lagers voor inspectie. Gebruik de lagers niet opnieuw. Dit kan leiden tot
verminderde prestaties.
11. Verwijder de buitenboordlabyrint-olieafdichting (332A) uit het lagerhuis (134).
Verwijder zo nodig de O-ringen (497F en 497G). De O-ringen van de labyrint-olieafdichting maken
deel uit van de onderhoudspakketten van de 3196 en zijn ook los verkrijgbaar.
Lagerframe demonteren
1.
Verwijder deze pluggen uit het lagerframe (228A).
2.
Bij de modellen MTi verwijdert u de bouten waarmee de lagerframevoet aan het lagerframe is
bevestigd (370F) en verwijdert u de framevoet (241).
74
382
136
253B
112A
497G
332A
497F
o olievulplug (113A)
o olieafvoerplug (408A)
o oliekijkplug (408J)
o vier olienevel/vetaansluitingspluggen (408H).
o oliekoelerinlaat en uitlaatpluggen (408L en 408M) of oliekoeler
Model 3198 i-FRAME Handleiding voor installatie, bediening en onderhoud
122
168A
