GEBRUIKERSGIDS
BEDIENINGSBORD EN SCHERM
FR
1
NL
ES
IT

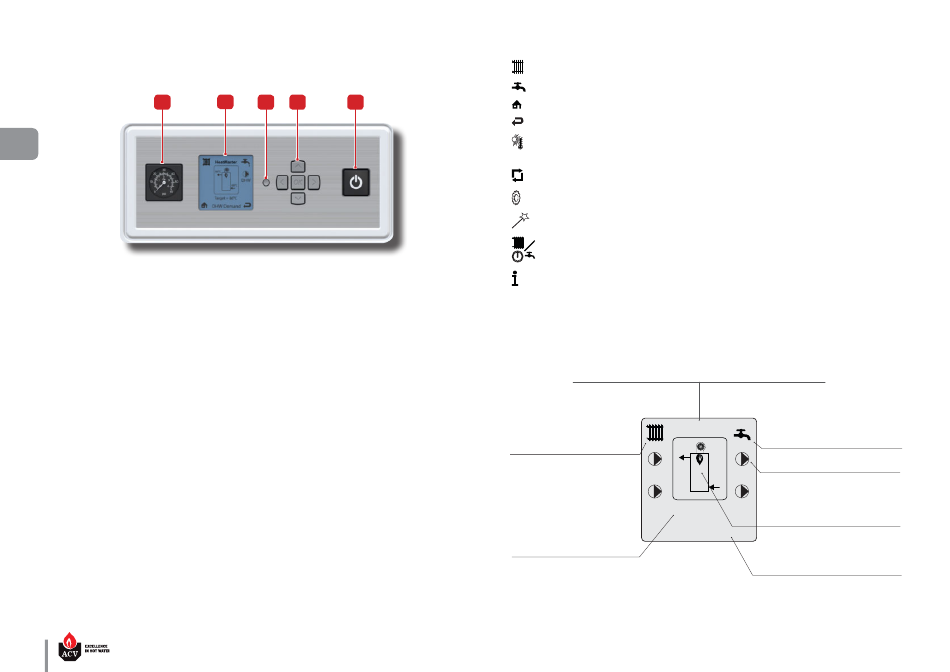

Legende
1.
Manometer - geeft de druk van de ketel in de primaire kring aan (min 1 bar - koud).
2.
LCD-scherm ACVMAX - Dit is de interface voor de instelling van de ketel, waarop ook de waarden
in bedrijf, de foutcodes en de status van de ketel weergegeven worden. Deze instelinterface maakt
DE
gebruik van een aantal schermen en menu's die informatie en/of iconen bevatten. De belangrijkste
iconen worden hierna in detail besproken.
3.
Toets installateur - Toets waarmee de installateur zich toegang kan verschaffen tot de menu's van
de instelinterface om het systeem te configureren.
4.
Pijltjestoetsen en toets OK - Toetsen voor de navigatie in de schermen van de ACVMAX, voor de
PL
instelling van de ketel en installatie, voor de wijziging (verhoging/verlaging) van de weergegeven
waarden, voor de bevestiging van de gekozen instellingen en voor de toegang tot de functie Snel
instellen. De toets OK dient ook gebruikt te worden voor het resetten van de ketel als deze in storing
is gegaan (volg de instructies op het scherm).
5.
Hoofdschakelaar aan/uit van de ketel - Om het toestel aan en uit te schakelen.
Voornaamste instellingen van het ACVMAX-scherm
RU
•
Achtergrondverlichting van het scherm - Wordt ingeschakeld wanneer een toets ingedrukt wordt
en blijft gedurende 5 minuten branden nadat de laatste toets ingedrukt is.
•
Schermcontrast - Kan vanuit het openingsscherm ingesteld worden door de toets OK ingedrukt te
houden en tegelijkertijd op de pijltjestoets naar links te drukken. Om het contrast te verhogen of
te verlagen, drukt u op de pijltjestoets omhoog of omlaag en houdt u tegelijkertijd de pijltjestoets
naar links en de toets OK ingedrukt. Laat de toetsen los en herstart de procedure om het contrast te
verlagen in plaats van te verhogen, en omgekeerd.
nl
6
2
3
4
5
Belangrijkste iconen op het ACVMAX-scherm
Centrale verwarming - wijst op de aanwezigheid van informatie over de verwarmingskring (CV).
Sanitair Warm Water - wijst op de aanwezigheid van informatie over de SWW-kring.
Home - om naar het hoofdscherm terug te keren.
Terug - om naar het vorige scherm terug te keren.
Warm weer afschakeling - wijst op zodra de buitentemperatuur de ingestelde waarde van de functie be-
reikt.
Reset - om de fabrieksinstellingen van het systeem te herstellen.
Parameters - om naar de instelfuncties van de controller te gaan (taal, eenheden, enz.).
Snel instellen - om naar de parameters te gaan die ingesteld kunnen worden via de functie Snel instellen.
Werking CV/SWW - om de betrokken kring te activeren/deactiveren.
Informatie - om informatie over de ketel te raadplegen.
Basisonderdelen van het openingsscherm
Het ketel type staat aangegeven aan de boven kant van de display. Het type
en model zijn af fabriek ingesteld.
De ketel wordt afgebeeld in het midden van het openingsscherm. Hier vindt u
basisinformatie met betrekking tot de werking van het toestel, zoals de tem-
peratuur van de aanvoer- en retourkringen en de huidige bedrijfsmodus van
de ketel
Icoon radiator: wijst op de ont-
vangst van een warmtevraag voor
de verwarmingskring (CV). Een
cijfertje 1 of 2 geeft aan welke
CV-warmtevraag actief is.
Basisinformatie: De gebruiker kan
met behulp van de pijltjestoet-
sen naar LINKS/RECHTS tussen de
gegevens navigeren en de inge-
stelde temperatuur, retourtem-
peratuur,
aanvoertemperatuur,
SWW-temperatuur en buitentem-
peratuur raadplegen.
HeatMaster 25 - 35 - 45 - 70 - 85 - 120 TC: A1003477 - 664Y6900 • D
Icoon kraan: wijst op de ontvangst van
1
HeatMaster
een warmtevraag voor Sanitair Warm
2
Water (SWW).
84°C
Iconen pompen: tonen welke circula-
tiepompen actief zijn.
CV
SWW
61°C
Als de brander van de ketel in werking
is, wordt een symbool van een vlam
weergegeven. De grootte van deze
P3
P4
vlam verandert naargelang het verwar-
Regelwaarde = 85°C
mingsregime.
Toestel beveiliging
Status: toont de huidige bedrijfsmodus
van de ketel. Zie "Storingscodes" op
pag. 47
