OMZETTING NAAR PROPAANGAS
Algemene opmerking
Zoals op het identificatieplaatje aangegeven, is de ketel fabrieksmatig ingesteld voor
aardgas (G20/G25). Om van aardgas op propraangas over te schakelen, moet een diafragma
toegevoegd worden en moeten vervolgens de nodige instellingen uitgevoerd worden. Een
dergelijke overschakeling is verboden in België.
Voorwaarden
•
Stroomtoevoer onderbroken
•
Gastoevoer onderbroken
•
Voor- en boven- panelen van de ketel gedemonteerd, zie "Demontage en terugplaatsing van de
voor- en boven- panelen" op pag. 36.

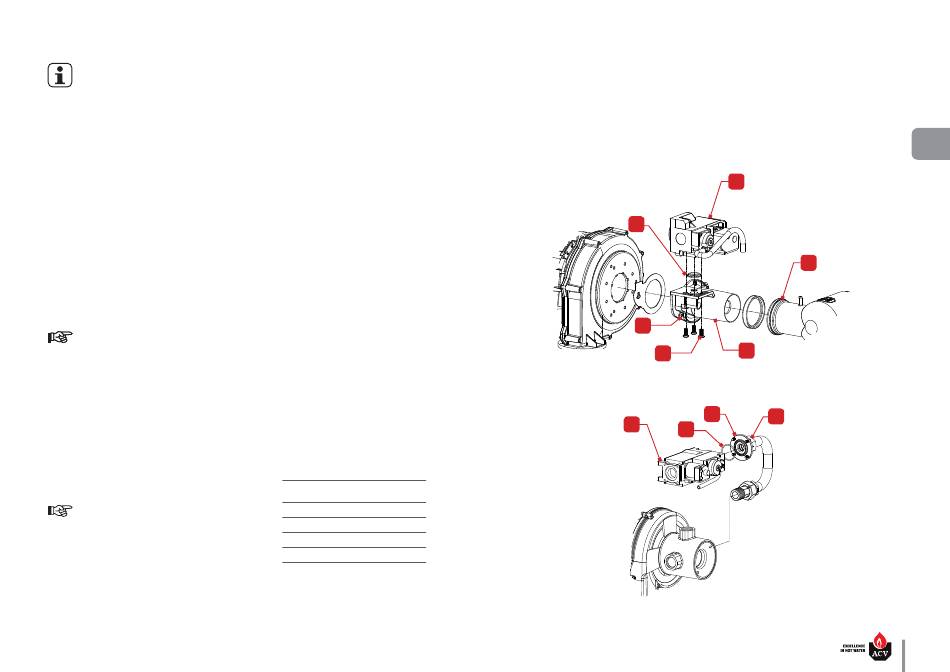

Procedure om diafragma toe te voegen (HM 25 - 35 - 45 - 70 - 85 TC)
1.
Schroef de koppeling van de gasbuis los.
2.
Verwijder de stekker van de gasklep (1).
3.
Ontkoppel de luchttoevoer (2) van de venturi (3).
4.
Demonteer het gasklep-venturisysteem door twee schroeven (5) los te draaien. Bewaar ze voor de
latere terugplaatsing.
5.
Demonteer de gasklep (1) van de venturi (3) door 3 schroeven (4) los te draaien. Bewaar ze voor de
latere terugplaatsing.
6.
Plaats het diafragma in het midden van de O-ring (6).
Let erop dat u de O-ring juist plaatst.
7.
Hermonteer de O-ring (6) indien nodig.
8.
Hermonteer het gasklep-venturisysteem, in omgekeerde volgorde, en zet de 3 schroeven (4) en de
2 venturi schroeven (5) met het voorgeschreven moment vast, zie "Aandraaimomenten voor de
montage" op pag. 45.
9.
Hermonteer de luchttoevoer (2).
Procedure om diafragma toe te voegen (HM 120 TC)
1.
Verwijder de stekkers van de gasklep (1).
2.
Schroef de koppeling (4) van de gasbuis los.
3.
Ontkoppel de gasaansluiting door de 4 schroeven van de gasbuis flens (3). Bewaar ze voor de latere
terugplaatsing.
4.
Plaats het diafragma in het flens (3).
Let erop dat u de O-ring juist plaatst (vlakke kant
in de richting van he gasblok).
5.
Hermonteer de O-ring (2) op de flens.
6.
Hermonteer het flens (3) op de gasklep (1) door de 4
schroeven vast te maken.
HeatMaster TC
Dia. diafragma
Propaangas (mm)
25 - 35
5,2
45
6,0
70 - 85
6,8
120
8,6
HeatMaster 25 - 35 - 45 - 70 - 85 - 120 TC : A1003477 - 664Y6900 • D
Taken achteraf
•
Kleef de bij de ombouwkit gevoegde sticker op de ketel en kruis het vakje aan dat aangeeft voor welk
soort gas de ketel momenteel is ingesteld..
•
Sluit de gasaansluiting opnieuw aan.
•
Sluit alle stekkers weer aan.
•
Start de ketel weer op.
•
Verander de code van de ketel, zie de "Installer's Handbook" handleiding.
•
Stel de CO2-waarde in (Zie "Controle en afstelling van de brander" op pag. 41).
•
Verzegel de OFFSET en de CO2-afstelschroef, indien nodig.
6
5
4
HeatMaster 25 - 35 - 45 - 70 - 85 TC
1
HeatMaster 120 TC
1
2
3
3
