LP21/LP22
5
Beschrijving van de aansluitingen
In de volgende hoofdstukken worden de aansluitingen voor de in- en uitgangen beschreven.
5.1
Spanningsvoorziening
De detector kan met gelijk- of wisselspanning worden gebruikt conform de eisen die aan zeer lage
veiligheidsspanningen c.q. aan laagspanningsapparatuur worden gesteld volgens de SELV-norm, klasse III.
LET OP!
Let op de toegelaten spanningsvoorziening
Let op de technische specificaties en volg de veiligheidsvoorschriften op!
De spanningsvoorziening wordt aangesloten op het blauwe klemmenblok.
VCC
GND

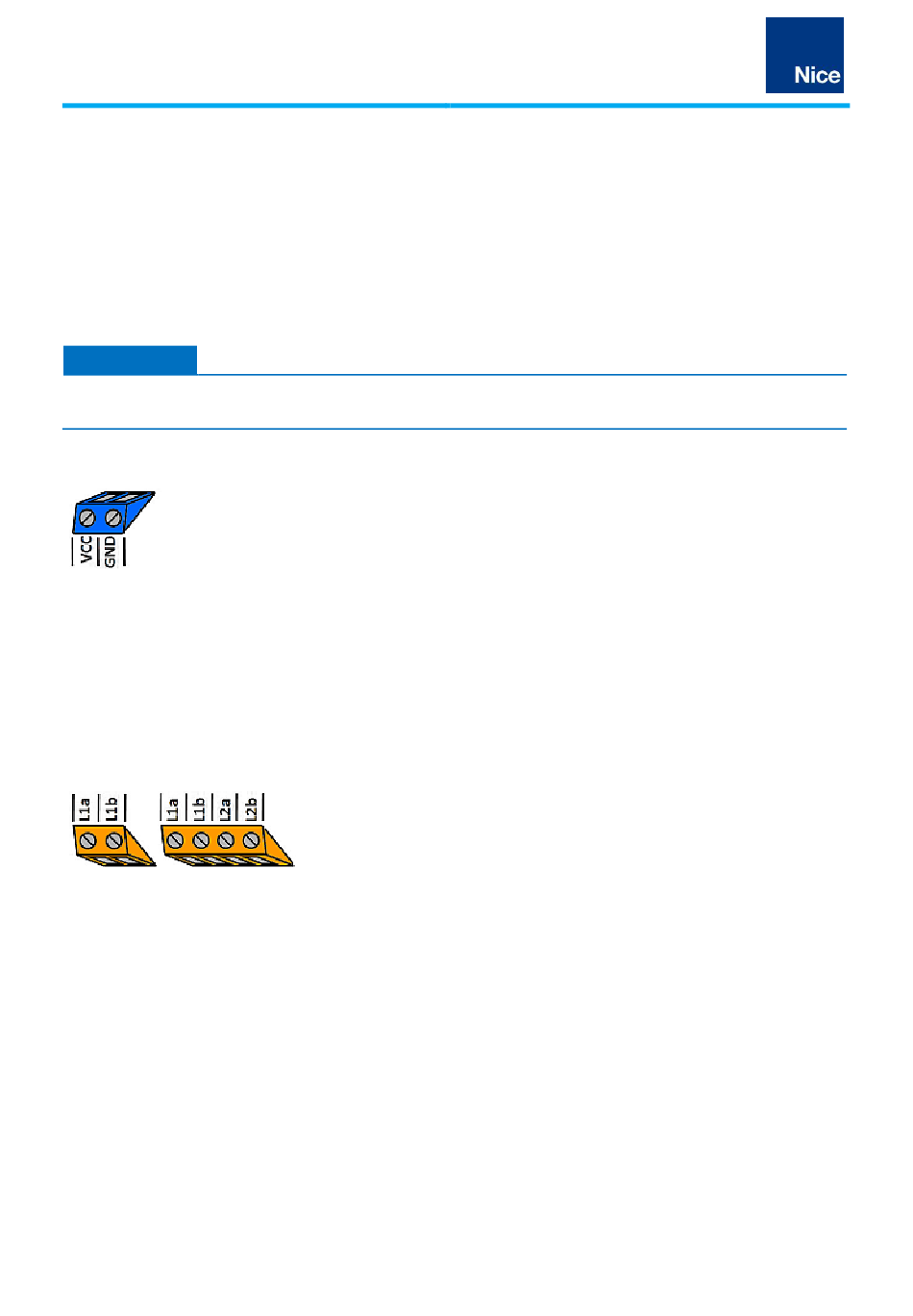

Afb.4: Aansluiting spanningsvoorziening (blauw)
5.2
Lusingangen
Er bevinden zich twee analoge ingangen voor de inductielussen aan het klemmenblok aan de onderkant van
de verkeersdetector. Al naar gelang de variant is het klemmenblok 2-polig of 4-polig.
De inductielussen worden overeenkomstig de afbeelding aangesloten aan het oranje klemmenblok.
Afb.5: Lusaansluitingen (oranje)
LP21/LP22 installatie-instructies nl
Plus
Massa
L1a
L1b
L2a
L2b
Pag. 10 a 37
Aansluitingen inductielus kanaal 1
Aansluitingen inductielus kanaal 2
(2-kanaals-varianten LP22)
