LP21/LP22
9.7
Richtingsherkenning instellen (2-kanaals-varianten)
Voor het richtingsafhankelijk detecteren van voertuigen over dubbele lussen zijn in de 2-kanaals-detector
complexe analyse-algoritmes geïntegreerd. De richtingslogica genereert logische uitvoersignalen, die al naar
gelang de instelling via de uitgangen worden uitgevoerd. Parallel daaraan telt de detector de signalen van de
logica zelfstandig.

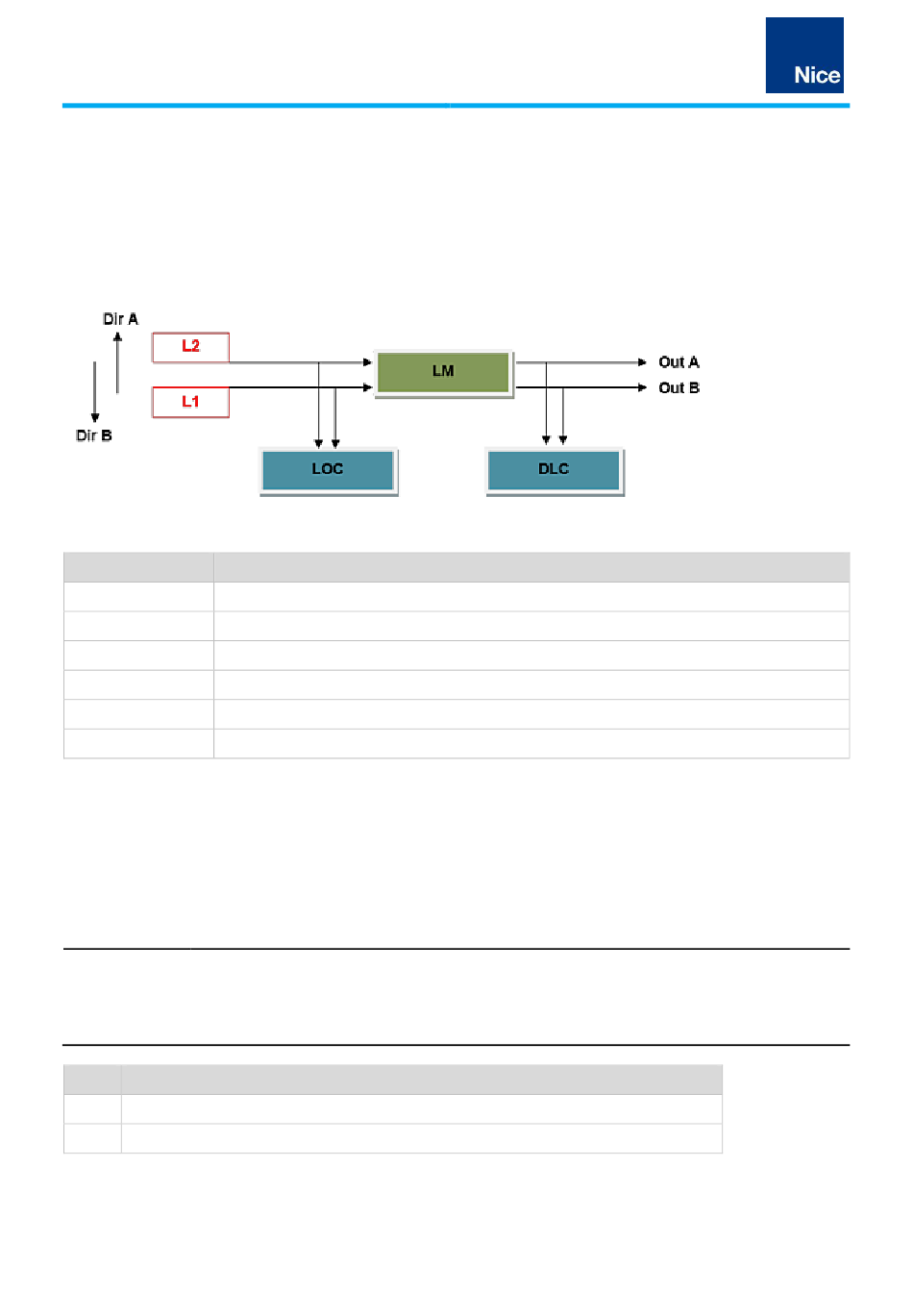

Afb.9: Principe van de richtingsherkenning
Symbool
Beschrijving
Richting A: Lus 1→lus 2 c.q. richting B: Lus 2→1
Dir A, Dir B
L1, L2
Lus 1 c.q. 2
Out A, Out B
Signaaluitvoer richting A c.q. B
LM
Logicamodule
LOC
Lusbelasting-teller
DLC
Richtingslogicateller
Tab.20: Legenda van de symbolen
Systematiek van de richtingslogica
•
Bij alle logicamodules bepaalt de als eerste belaste lus de tel- c.q. rijrichting. Als lus 1 als eerste wordt
belast, volgt de uitvoer en telling voor richting A (zie hoofdstuk 9.8 Richtingslogica instellen (2-
kanaals-varianten), pagina 29 ).
OPMERKING
Tellerstanden in het Detector Tool
•
Er dient op te worden gelet dat de tellers bij 65.535 (2
gewist.
•
De tellerstanden zijn niet beveiligd tegen spanningsuitval!
DIP
Richtingsherkenning
OFF
uitgeschakeld (fabrieksinstelling)
ON
ingeschakeld
Tab.21: Richtingsherkenning instellen
LP21/LP22 installatie-instructies nl
16
) opnieuw beginnen en automatisch worden
Pag. 28 a 37
