Optimaal gebruikmaken van de DTXPRESS

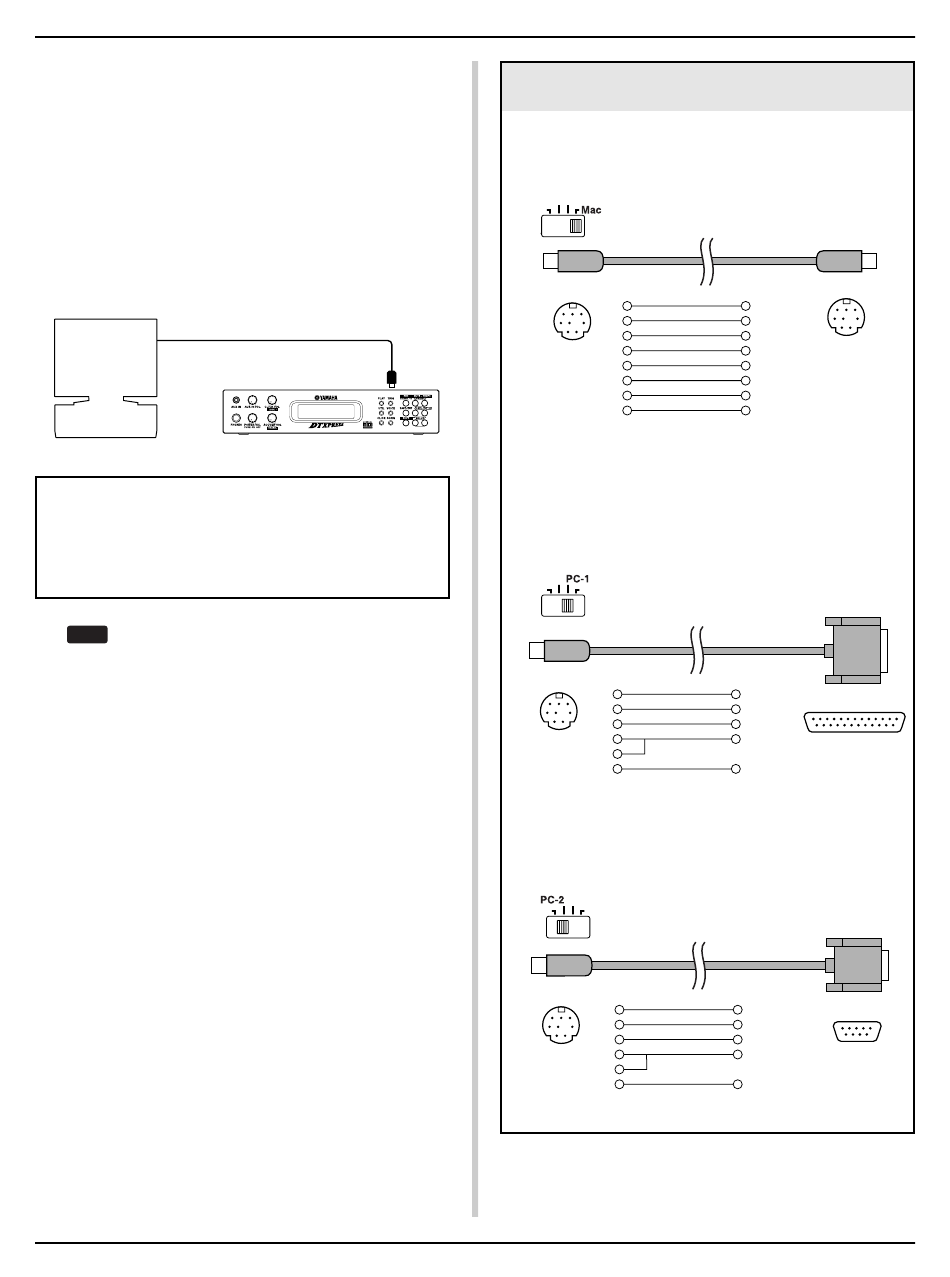

■ Computer aansluiten
U kunt de DTXPRESS op twee manieren aansluiten op een computer:
1.
U verbindt de seriële poort van de computer rechtstreeks met de
TO HOST-aansluiting van de DTXPRESS.
2.
U verbindt de MIDI-IN-aansluiting van de DTXPRESS met de
computer via een MIDI-interface.
1. Seriële poort van de computer direct verbinden
met de TO HOST-aansluiting van de DTXPRESS.
De aansluiting en signaaloverdracht tussen een computer en de DTXPRESS
is in principe voor elke computer gelijk.
Computer
SeriÎle poort
Verbind de apparaten met een kabel en stel de HOST SELECT-
schakelaar in op het type seriële poort en de klok die door de
computer worden gebruikt. Lees de instructies aan de rechter-
zijde van deze pagina aandachtig door en kies een kabel die past
bij de gebruikte computer.
Het binnenkomende signaal uit de TO HOST-aansluiting
Tip
wordt zowel naar de toongenerator en sequencer als naar de
MIDI OUT-aansluiting van de DTXPRESS verzonden. Op
dat moment wordt alleen een bericht over het ingestelde poort-
nummer in de modus Utility [2-10. Host Thru Port]
(Reference Guide : p. 32) naar de MIDI OUT-aansluiting
verzonden.
De signalen uit de toongenerator en sequencer worden sa-
mengevoegd met het signaal uit de MIDI IN-aansluiting en
naar de TO HOST-aansluiting verzonden.
2. MIDI IN-aansluiting verbinden met een MIDI-
interface
• Als uw computer is voorzien van een MIDI-interface, moet u de MIDI
OUT-aansluiting op de computer verbinden met de MIDI IN-aanslui-
ting op de DTXPRESS. Zet de HOST SELECT-schakelaar in de stand
"MIDI".
• Als u een Macintosh-computer met een externe MIDI-interface wilt
aansluiten, verbindt u de MIDI-interface met de RS-422-aansluiting
(modem- of printerpoort) van de computer en verbindt u de MIDI OUT-
aansluiting op de interface met de MIDI IN-aansluiting op de
DTXPRESS. Zet de HOST SELECT-schakelaar in de stand "MIDI'.
* Wanneer de HOST SELECT-schakelaar in de stand "MIDI" is
gezet, wordt de transmissie en ontvangst via de TO HOST-
aansluiting genegeerd.
26
SeriÎle kabel
TO HOST
DTXPRESS
Kabels voor computeraansluiting
● Mac
Apple Macintosh Peripheral-kabel (M0197)
Maximumlengte 2 meter
8-pins mini DIN
1
2
3
4
5
6
7
8
● PC-1
8-pins MINI DIN naar D-SUB 25-pins kabel
Wanneer u een PC-1 computer met een 9-pins ser iële poort hebt,
gebruik dan een kabel van het type PC-2. Maximumlengte 1,8 meter
8-pins mini DIN
1
2
3
4
8
5
● PC-2
8-pins MINI DIN naar D-SUB 9-pins kabel
Maximumlengte 1,8 meter
8-pins mini DIN
1
2
3
4
8
5
8-pins mini DIN
2 (HSK i)
1 (HSK o)
5 (RxD _)
4 (GND)
3 (TxD _)
8 (RxD +)
7 (GP i)
6 (TxD +)
5 (CTS)
25-pins D-SUB
4 (RTS)
3 (RxD)
7 (GND)
2 (TxD)
9-pins D-SUB
8 (CTS)
7 (RTS)
2 (RxD)
5 (GND)
3 (TxD)
