Installatie
Om een elektrische schok en schade aan apparaten te vermijden, moet u de DTXRESS en alle
gerelateerde apparaten hebben uitgeschakeld voordat u de apparaten aansluit op de diverse
aansluitingen van de DTXPRESS.
■ Pads aansluiten

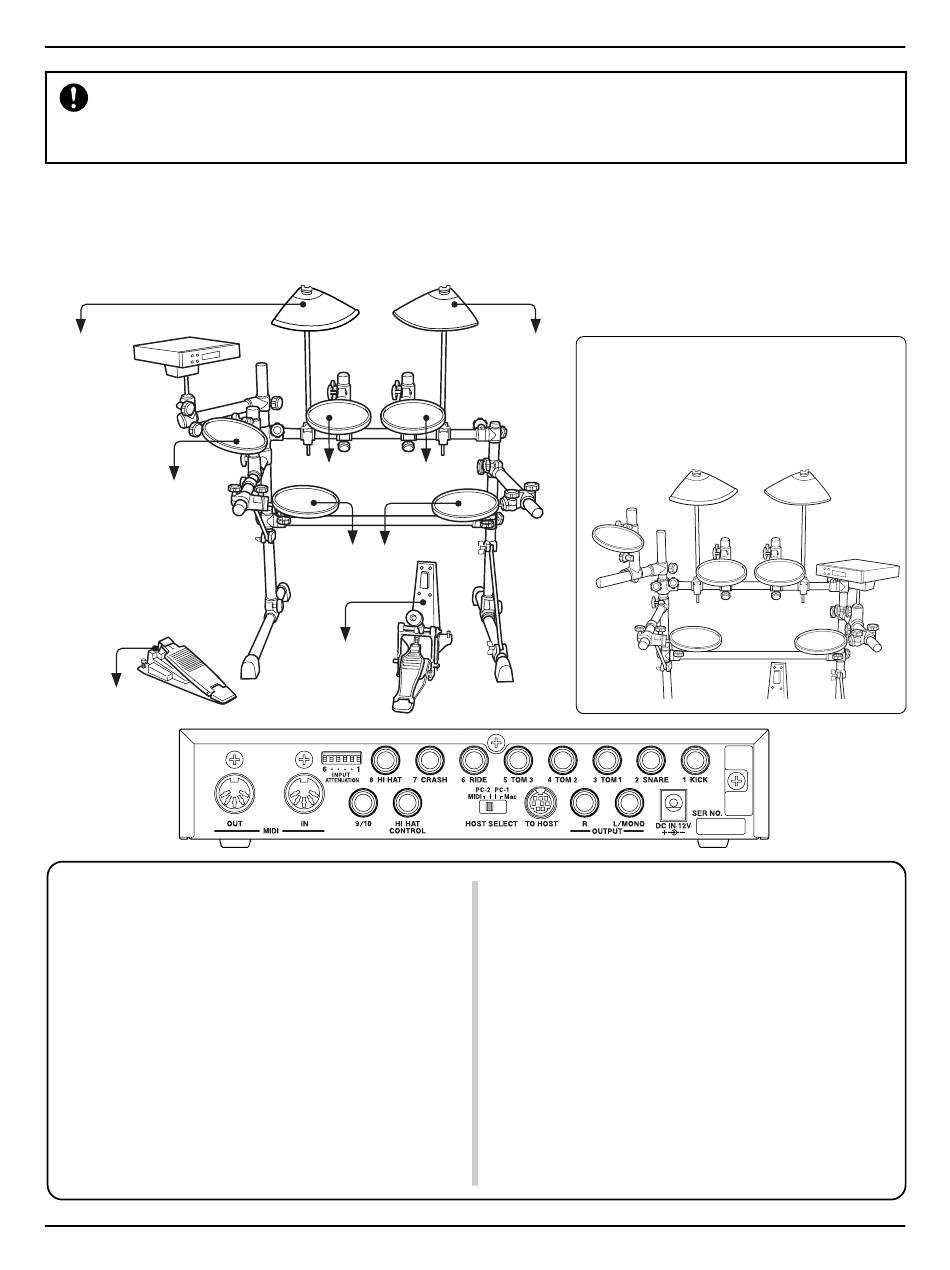

Sluit de uitvoerkabels van de pads aan op de trigger-aansluitingen op het achterpaneel van de DTXPRESS. Dit wordt op de onderstaande afbeelding geïllustreerd.
De trigger-aansluitingen zijn voorzien van een aanduiding (1 KICK, enzovoort). Let dus goed op dat u de pads aansluit op de corresponderende trigger-
aansluitingen
op 7 CRASH
op 8 HI HAT
VOORZICHTIG)
Voor het aansluiten van de
Hi-Hat Controller is een
kabel met een stereoplug
nodig.
op HI HAT
CONTROL
• Alle trigger-aansluitingen zijn geschikt voor stereo-invoer.
Pads die zijn uitgerust met trigger-schakelaars als de TP80S of de
PCY80S kunnen hierop worden aangesloten.
• Zodra een pad met de corresponderende trigger-aansluiting (1 KICK,
enzovoort) is verbonden, wijst de DTXPRESS automatisch instel-
lingen toe die bij de pads horen. Wanneer echter pads en drumtriggers
met verschillende eigenschappen worden aangesloten, moeten bij-
passende instellingen voor parameters zoals gevoeligheid worden
ingesteld.
• Gevoeligheid wordt ingesteld in de modus Trigger Setup Edit [1-1.
Pad Type] (Reference Guide: p. 12). Na tweemaal op [TRIG] te heb-
ben gedrukt, slaat u op de pad die u wilt instellen waarna op het
venster van de DTXPRESS het juiste instellingenoverzicht verschijnt.
• De invoergevoeligheidsschakelaars (INPUT ATTENUATION) zijn
schakelaars die corresponderen met de trigger-aansluitingen 1 KICK-
6 RIDE.
De L-stand van de schakelaar correspondeert met een lage gevoe-
10
op 3 TOM1
op 4 TOM2
op 2 SNARE op 5 TOM3
op 1 KICK
H
L
op 6 RIDE
● Voor een flexibele opstelling van
de snaredrum en hi-hat kunt u de
pads het beste opstellen zoals in
de onderstaande afbeelding is
weergegeven.
ligheid voor pads als TP, KP, PCY en PB. De H-stand correspon-
deert met een hoge gevoeligheid die geschikt is voor bijvoorbeeld
de DT20 Drum Trigger.
• De pads TP60, TP80S, PCY80S, enzovoort kunnen worden aange-
sloten op 1 KICK. Het is ook mogelijk om de hi-hatcontroller HH60,
HH80, HH80A te gebruiken als kickpedaal(Gebruik [1-1. Pad Type]
om instellingen op te geven).
• Naast de 1 KICK-aansluiting kan de 9/10-aansluiting worden ge-
bruikt voor het aansluiten van een tweede bassdrumpedaal om dub-
bele bassdrums te creëren.
• De aansluitingen 9/10 corresponderen met een dubbele trigger-in-
voer die gebruikmaakt van een stereoaansluiting voor L (9) en R
(10). Wij adviseren het gebruik van deze aansluitingen voor de
Yamaha Bar Pad (BP-80).
U kunt een conversiekabelplug gebruiken (stereoplug m monoplug
x2) voor de invoer van twee afzonderlijke trigger-signalen.
