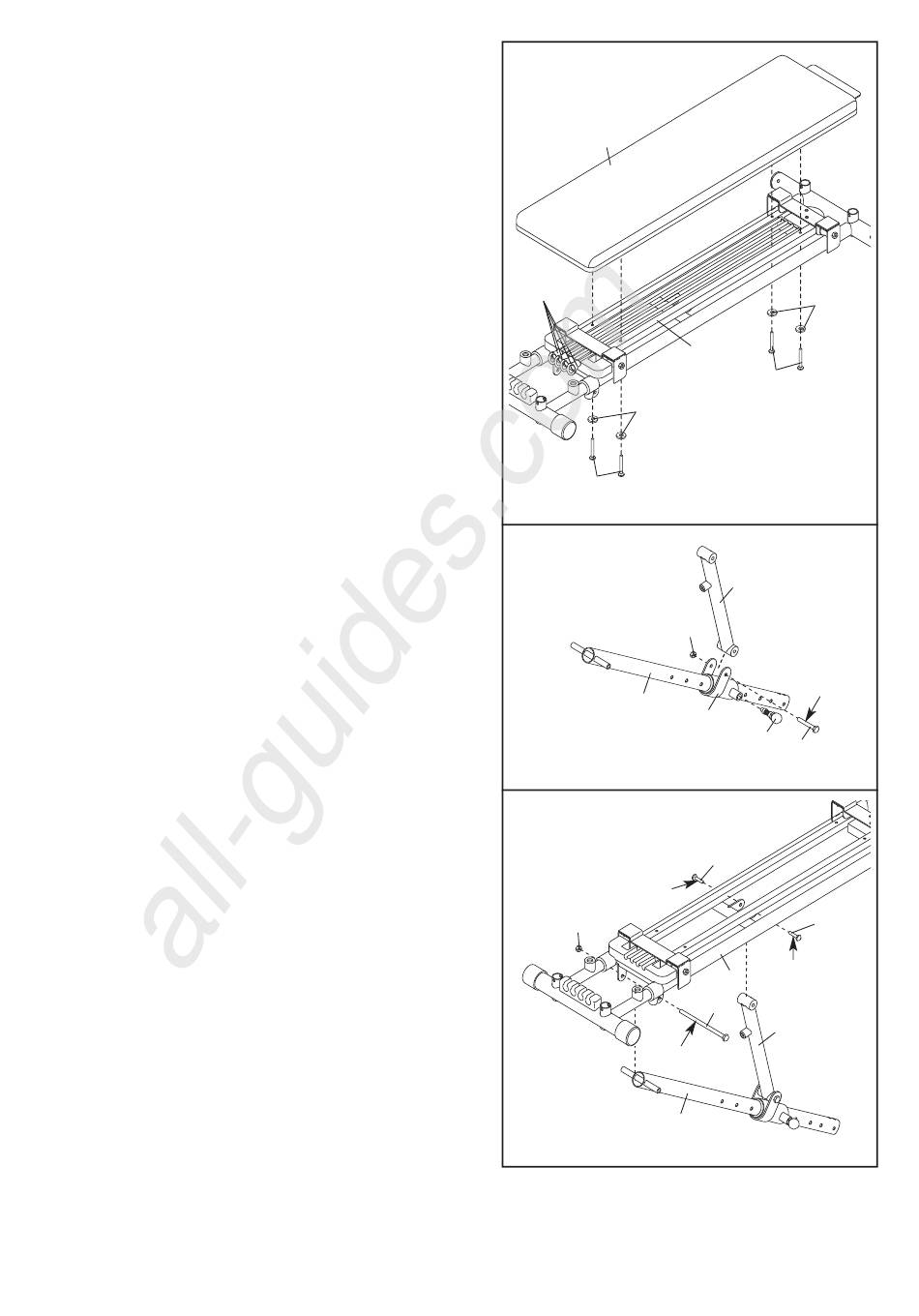

2. Zorg ervoor dat de Elastieken Touwen (35) in de
houders liggen van het Onderstel van de
Rugleuning (3). Maak de Rugleuning (4) aan het
Onderstel van de Rugleuning vast met vier M6 x
38mm Schroeven (51) en vier M6 Tussenringen
(39). Zorg ervoor dat de Rugleuning de Touwen
in plaats houden.
3. Smeer een M10 x 80mm Bout (43) met wat vet in.
Maak de Steunstang (7) vast aan de Bijstelhouder
(48) met de Bout en een M10 Nylon Borgmoer (45).
Draai de Borgmoer nog niet te vast. De
Steunstang moet gemakkelijk kunnen draaien.
Schuif de Bijstelhouder (48) op het Bijstelbeen (5).
Steek de Lange Knop (58) volledig in het
Bijstelbeen en draai de Knop goed vast.
4. Aandacht: De Rugleuning wordt hier niet
getoond.
Smeer een M10 x 175mm Bout (42) met wat vet in.
Maak het Bijstelbeen (5) vast aan het Bovenste
Onderstel (1) met de Bout en een M10 Nylon
Borgmoer (45). Draai de Bout nog niet te vast. De
Bijstelbeen moet gemakkelijk kunnen draaien.
Smeer twee M10 x 20mm Schroeven (9) met wat
vet in. Maak de Steunstang (7) met de Schroeven
aan het Bovenste Onderstel (1) vast. Draai de
Schroeven nog niet te vast. De Steunstang moet
gemakkelijk kunnen draaien.
All manuals and user guides at all-guides.com
6
2
4
35
39
51
3
45
5
4
Smeer
45
Smeer
5
39
3
51
7
Smeer
48
58
43
9
9
Smeer
1
42
7
