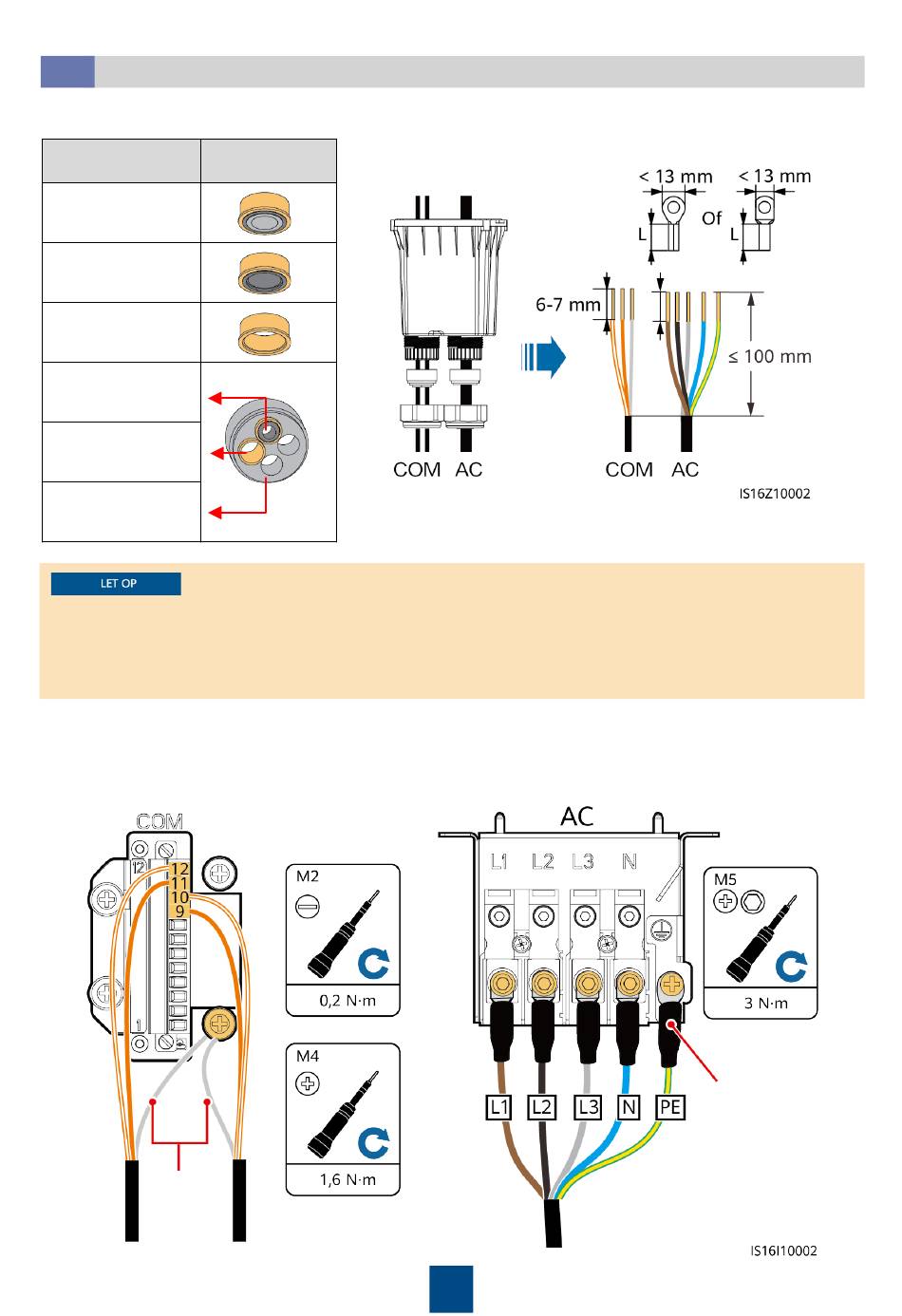

AC-uitgangskabels en signaalkabels installeren
1. Voer de kabels door de aansluitkast en bereid de aansluitingen voor.
Binnendiameter
Rubberen plug
15 mm
22 mm
26 mm
6 mm
8,6 mm
11 mm
•
Als de striplengte van de kabel niet aan de vereisten voldoet, kunnen de luchtdichtheid en
waterdichtheid van het apparaat worden beïnvloed.
•
De maat van de OT-aansluiting moet overeenkomen met de dwarsdoorsnede van de AC-
uitgangskabel en M5-schroefspecificaties.
2. Installeer de AC-uitgangskabels en signaalkabels. (Hieronder worden de RS485
signaalkabels als voorbeeld gebruikt. Zie voor details van andere signaalkabels de
signaaldefinities van de communicatiepoorten.)
Afscher-
mingslaag
3
Krimpkous
