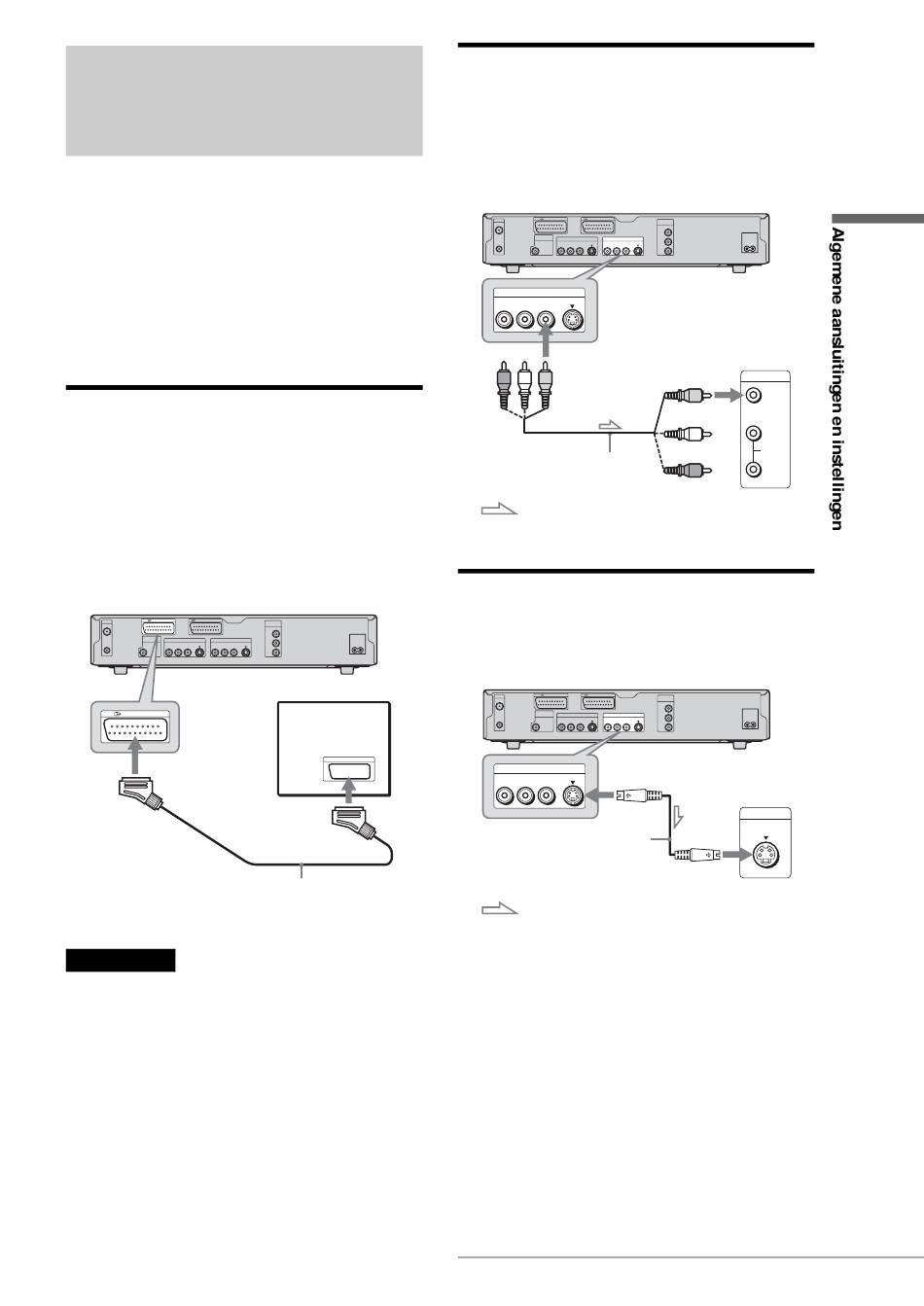

Stap 3: Videokabels
aansluiten
Sluit deze recorder met een videokabel aan op de
televisiemonitor, projector of AV-versterker (receiver).
Selecteer een van de patronen A tot en met D, afhankelijk van
de ingang op de televisiemonitor, projector of AV-versterker
(receiver). Als u dit doet, kunt u beelden bekijken.
Audioaansluitingen worden beschreven bij "Stap 4:
Audiokabels aansluiten" (pagina 19).
Als u de recorder aansluit op een videorecorder
of decoder
Sluit de videorecorder aan op de LINE 3/DECODER aansluiting
op de recorder (pagina 27).
A Aansluiten op een SCART (EURO AV)
ingang
Sluit de recorder aan met een SCART (EURO AV) kabel (niet
bijgeleverd). Sluit de stekkers stevig aan om gebrom en ruis te
voorkomen. Raadpleeg de gebruiksaanwijzing van de televisie
die u wilt aansluiten. Wanneer u "Line1 Output" instelt op "S
Video" of "RGB" in stap 17 van Easy Setup (pagina 24), moet u
bovendien een SCART (EURO AV) kabel gebruiken die
geschikt is voor het geselecteerde signaal.
LINE 1 - TV
LINE 3/DECODER
AERIAL
IN
DIGITAL OUT
PCM/DTS/MPEG/
LINE 4 IN
LINE 2 OUT
DOLBY DIGITAL
OUT
R-AUDIO-L
VIDEO
S VIDEO
R-AUDIO-L
VIDEO
COAXIAL
LINE 1 - TV
naar i LINE1-TV
naar SCART
(EURO AV) ingang
SCART (EURO AV) kabel (niet bijgeleverd)
Opmerkingen
• Wanneer u de recorder via de SCART (EURO AV) aansluitingen op
de televisie aansluit, wordt de ingangsbron voor de televisie
automatisch ingesteld op de recorder wanneer u het afspelen start.
Druk desgewenst op TV/DVD op de afstandsbediening om de ingang
weer op TV te zetten.
• Als u deze recorder aansluit op een televisie met SMARTLINK, stelt
u "Line1 Output" in op "Video".
• Voor de juiste SMARTLINK aansluiting hebt u een SCART (EURO
AV) kabel nodig met 21 pinnen. Raadpleeg de gebruiksaanwijzing van
de televisie voor deze aansluiting.
DVD-recorder
COMPONENT
VIDEO OUT
~
AC IN
Y
C
S VIDEO
B
C
R
Televisie
B Aansluiten op een videoingang
Steek de gele stekker van de audio-/videokabel (bijgeleverd) in
de gele (video) aansluitingen. Het beeld is dan van
standaardkwaliteit.
Verbind de rode en witte stekkers met de audioingangen
(pagina 19).
LINE 1 - TV
LINE 3/DECODER
AERIAL
IN
DIGITAL OUT
PCM/DTS/MPEG/
LINE 4 IN
LINE 2 OUT
DOLBY DIGITAL
OUT
R-AUDIO-L
VIDEO
S VIDEO
R-AUDIO-L
VIDEO
COAXIAL
naar LINE 2 OUT (VIDEO)
LINE 2 OUT
R-AUDIO-L
VIDEO
S VIDEO
(geel)
Audio-/videokabel (bijgeleverd)
: Signaalverloop
C Aansluiten op een S VIDEO ingang
Sluit de recorder aan met een S VIDEO kabel (niet bijgeleverd).
Het beeld is dan van hoge kwaliteit.
LINE 1 - TV
LINE 3/DECODER
AERIAL
IN
DIGITAL OUT
PCM/DTS/MPEG/
LINE 4 IN
LINE 2 OUT
DOLBY DIGITAL
OUT
R-AUDIO-L
VIDEO
S VIDEO
R-AUDIO-L
VIDEO
COAXIAL
LINE 2 OUT
naar LINE 2 OUT (S VIDEO)
R-AUDIO-L
VIDEO
S VIDEO
S VIDEO kabel (niet bijgeleverd)
: Signaalverloop
Stap 3: Videokabels aansluiten
DVD-recorder
COMPONENT
VIDEO OUT
~
AC IN
Y
C
S VIDEO
B
C
R
(geel)
INPUT
VIDEO
L
AUDIO
R
Televisie, projector of
AV-versterker (receiver)
DVD-recorder
COMPONENT
VIDEO OUT
~
AC IN
Y
C
B
S VIDEO
C
R
INPUT
S VIDEO
Televisie, projector of
AV-versterker (receiver)
,wordt vervolgd
17
