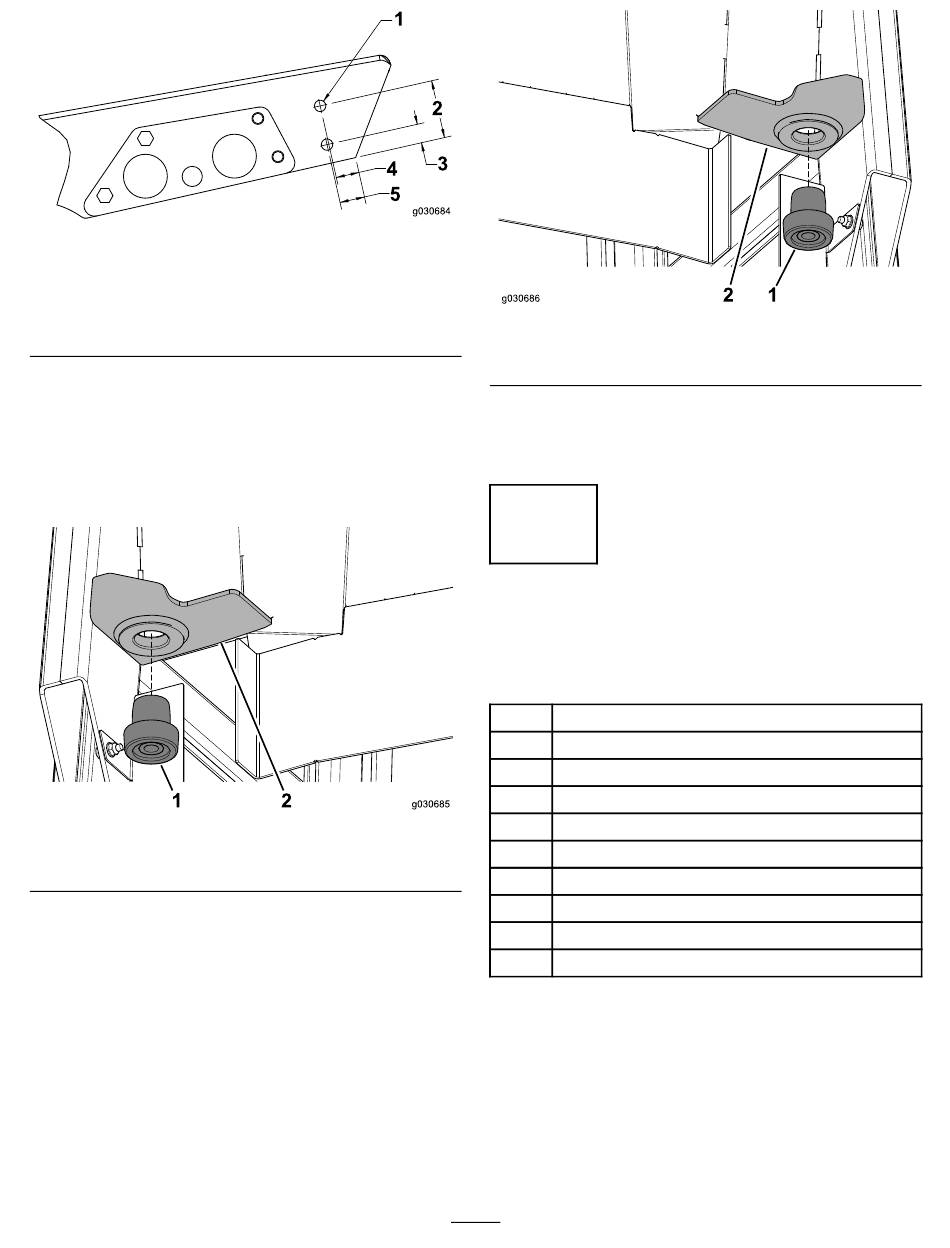

Figuur 10
1. Opening (diameter
10,3 mm)
2. 52 mm
3. 17 mm
De achterste steunen
voorbereiden
1.
Plaats een rubberen demper in de opening van
de steun links achteraan op het cabineframe
(Figuur
11).
Figuur 11
1. Rubberen demper
2.
Plaats een rubberen demper in de opening van
de steun rechts achteraan op het cabineframe
(Figuur
12).
g030684
4. 21 mm
5. 23 mm
g030685
2. Steun, links achteraan
1. Rubberen demper
Opmerking:
Gebruik zeepwater en een houten
hamer om de rubberen demper in de opening te
plaatsen.
3
De schuimrubber
afdichtingen aanbrengen
Benodigde onderdelen voor deze stap:
1
Schuimrubber afdichting vooraan links
1
Schuimrubber afdichting centraal vooraan
1
Schuimrubber afdichting vooraan rechts
1
Linker schuimrubber afdichting
1
Rechter schuimrubber afdichting
1
Tankschuimrubber links
1
Tankschuimrubber rechts
1
Schuimrubber afdichting links achteraan
1
Schuimrubber afdichting rechts achteraan
1
Schuimrubber afdichting achteraan
De schuimrubber afdichtingen aan
de voorkant aanbrengen
Breng de middelste schuimrubber afdichting vooraan
en vervolgens de linker en rechter schuimrubber
afdichting vooraan aan op ongeveer 3 mm van de rand
van de voorkant van de cabine-eenheid
7
Figuur 12
2. Steun, rechts achteraan
(Figuur
g030686
13).
