WAARSCHUWING
Hydraulische vloeistof die onder druk ontsnapt, kan
door de huid heen dringen en letsel veroorzaken.
• Controleer of alle hydraulische slangen
en leidingen in goede staat verkeren en
of alle hydraulische aansluitingen en
verbindingsstukken stevig vastzitten voordat u
druk zet op het hydraulische systeem.
• Houd lichaam en handen uit de buurt van kleine
lekgaten of spuitmonden waaruit onder hoge
druk hydraulische vloeistof ontsnapt.
• U kunt lekken in het hydraulische systeem
opsporen met behulp van karton of papier.
• Hef alle druk in het hydraulische systeem op
veilige wijze op, voordat u werkzaamheden gaat
verrichten aan het hydraulische systeem.
• Waarschuw onmiddellijk een arts als er
hydraulische vloeistof is geïnjecteerd in de huid.
1
De machine voorbereiden
Geen onderdelen vereist
Procedure
1. Parkeer de machine op een horizontaal oppervlak.
2. Schakel de motor in en laat het maaidek volledig neer.
Zet de motor af en haal het sleuteltje uit het contact.
3. Krik de achterkant van de machine op tot de
achterbanden vrijkomen van de vloer van de
werkplaats. Zorg ervoor dat de machine steunt op
de rustpunten van de krik om te voorkomen dat de
machine per ongeluk valt.
Belangrijk: Bij modellen met vierwielaandrijving
moeten ook de voorwielen vrijkomen van de grond
en ondersteund worden door kriksteunen.
4. Verwijder de 5 wielmoeren waarmee de achterste
wielen aan de wielnaaf zijn bevestigd en zet ze opzij.
1. Tractie-eenheid
2. Montagezone
5. Verwijder de achterwielen.
2
De hydraulische cilinder
voorbereiden
Benodigde onderdelen voor deze stap:
1
Hydraulische cilinder
1
Hydraulische fitting (90 graden)
1
Hydraulische fitting (45 graden)
1
Contramoer (3/8 inch)
1
Gaffel van remsysteem
De hydraulische fittings monteren
1. Monteer de hydraulische fitting (45 graden) aan de
inschuifopening van de hydraulische cilinder
Opmerking: Zorg ervoor dat alle O-ringen op hun
plaats zitten en met hydraulische olie gesmeerd zijn
voordat u de fittings gaat monteren.
2

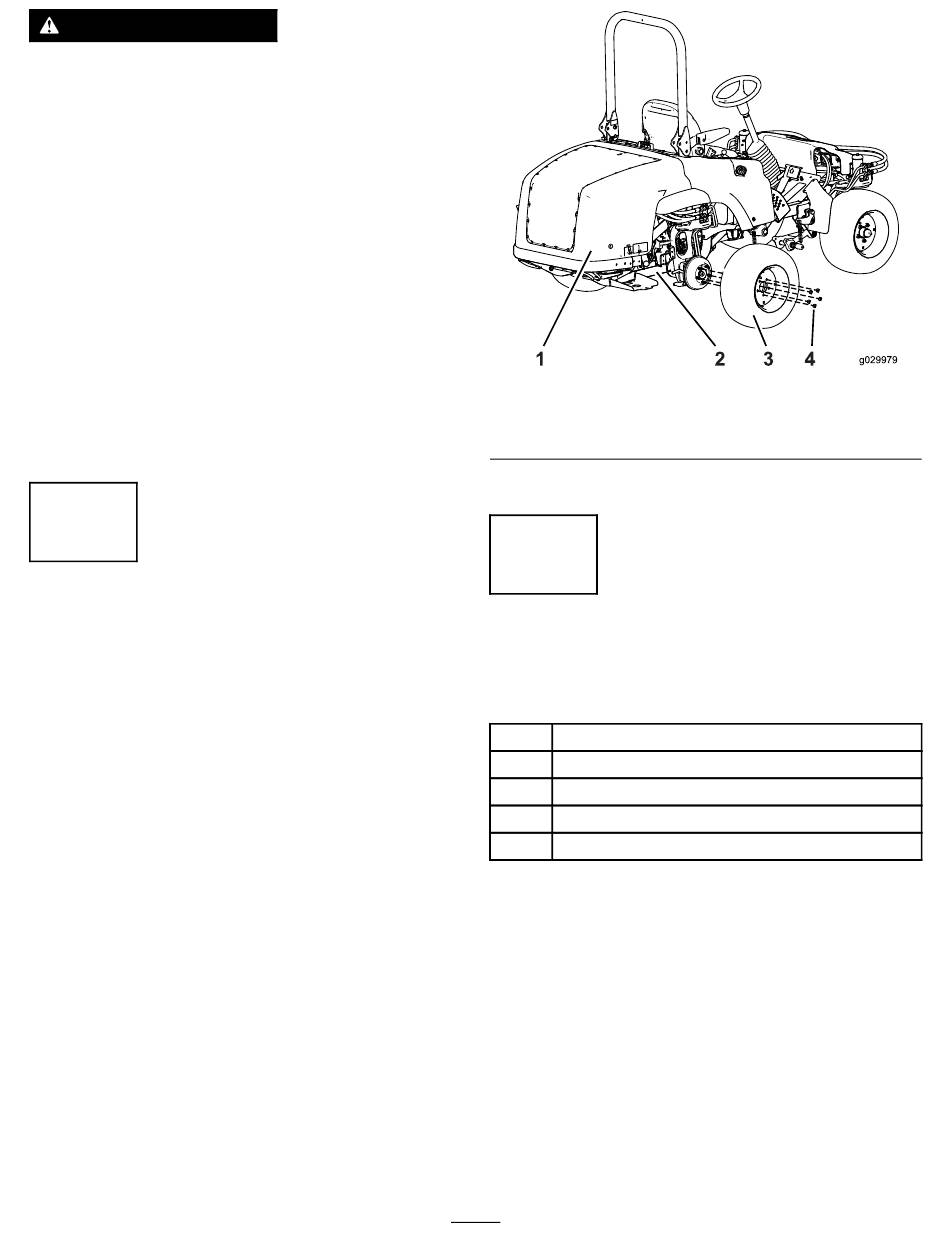

Figuur 1
3. Achterwiel
4. Wielmoeren
(Figuur
2).
