WAARSCHUWING
Houd uw handen, kleding en
gereedschap uit de buurt van
bewegende delen zoals ventilatoren en
de motorriem wanneer de unit in
werking is.
GEVAAR: RISICO OP
BRANDWONDEN
Laat de PM-generator, de motor, de
motoruitlaat en het motorkoelsysteem
afkoelen voordat u een van deze
onderdelen aanraakt.
2.5

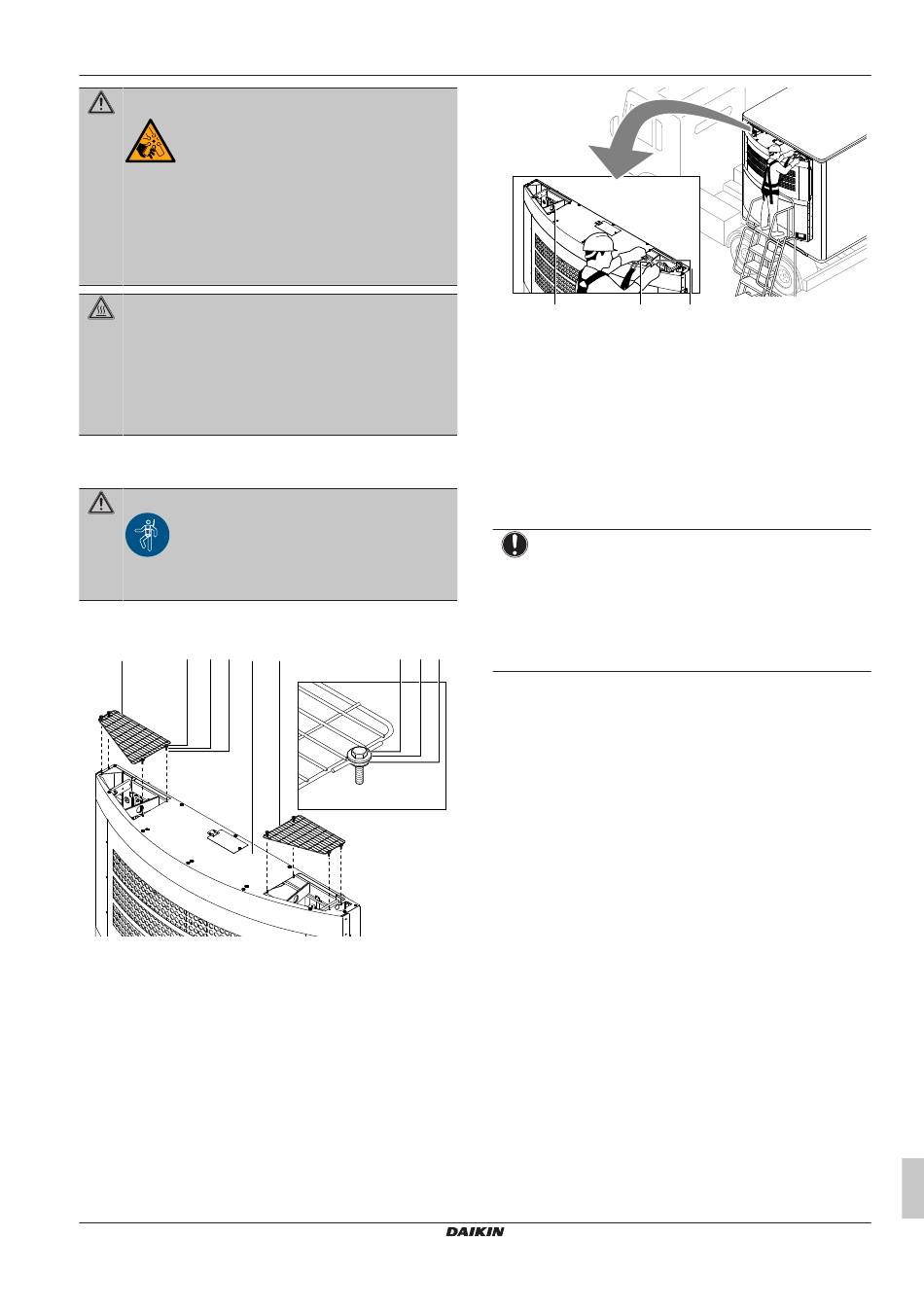

Veiligheidsharnas installeren
GEVAAR
Gebruik altijd een veiligheidsharnas met verstelbare
bandlengte en valdemper.
1 Verwijder een van de roosters (a of f). Opmerking: Gebruik een
industriële ladder of een ander veilig platform.
b
c
d
a
e
×8
×8
×8
a
Rooster rechtsboven
b
Bout (M6×25, DIN 931 INOX A2)
c
Contactring (Ø6,1×18×1,4 INOX)
d
Borgring (Ø6)
e
Bovenpaneel
f
Rooster linksboven
2 Haak de band van het veiligheidsharnas (g) aan een van de
twee bevestigingspunten (h).
EZESHP20AUAW1B + EZLSHP20AUAW1B
Exigo E1500 Trailerkoelunit
4P726855-1A – 2023.07
b
c
d
f
×8
×8
×8
3 Over de unit en opties
g
h
g
Band veiligheidsharnas
h
Bevestigingspunt A1
3 Stel de instelbare valdemper in op 6 kg/Nm.
4 Pas de lengte van de band aan zodat de gebruiker de grond
niet raakt als hij valt.
3
Over de unit en opties
3.1
Over het systeem
OPMERKING
De unit is ontworpen om door een carrosseriebouwer te
worden geïnstalleerd op een koeltrailer voor het vervoeren
van materiaal of goederen (bijv. vers of bevroren voedsel)
die moeten worden vervoerd bij een gecontroleerde
temperatuur, binnen het werkgebied van de unit.
Het vervoeren van vee maakt geen deel uit van het doel
van de unit.
Het
systeem
bestaat
uit
aangedreven thermoregulatie-unit (koelen/verwarmen) en een
compleet brandstofsysteem.
Het is gemonteerd op de voorwand van de koelruimte en bestaat uit
de volgende hoofdonderdelen:
▪ Een motor-generatormodule met variabel toerental die de unit
aandrijft wanneer deze op de weg werkt.
▪ Borstelloze condensor- en verdamperventilatoren met variabele
toerental.
▪ Twee microkanaal condensorspiralen gemaakt van een duurzame
legering voor corrosiebestendigheid.
▪ Een compressor met inverteraandrijving met variabel toerental,
dampinjectie en economiser.
▪ Een programmeerbare microcontroller ontwikkeld door Daikin.
▪ Elektronische expansieventielen (EEV).
▪ Elektrische verwarmers voor verwarming en ontdooien.
▪ Een kleuren-HMI met hoge resolutie, toegankelijk vanaf de
buitenkant om de unit te regelen en te besturen.
▪ Een telematicamodule met IP67-beschermde kast gemonteerd
aan de voorkant van de koelruimte om de parameters en alarmen
van de unit op afstand te bedienen en te monitoren (optie Daikin
by WeMob).
Verder is er ook een compleet brandstofsysteem dat bestaat uit de
volgende onderdelen:
▪ Een brandstofvoorfilter om de brandstof te filteren en water uit de
brandstof te verwijderen voordat deze de brandstofpomp ingaat.
Er is een geïntegreerde verwarming om de brandstof op te
warmen in koude omstandigheden.
h
een
autonome,
diesel/elektrisch
Gebruiksaanwijzing
