Net (AC) aansluiten
M88H_121 (ST) – Tips
34
Korte installatiehandleiding voor omvormer voor zonne-energie M88H RPI883M121300 RPI883M122300 EU V1 NL 5017414000_00 2019-11-07

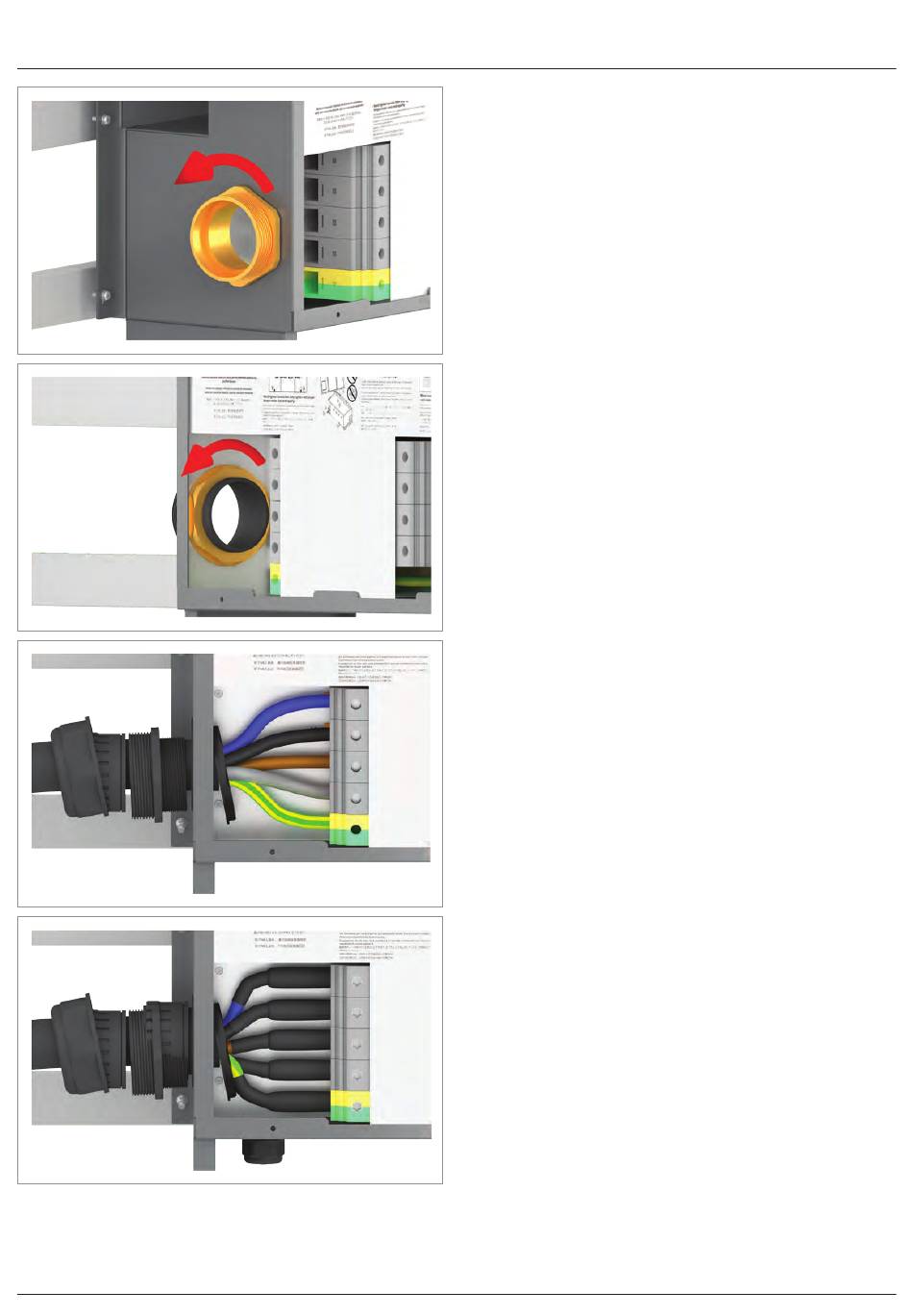

► Schroef de buitenste en binnenste ring van de kabelschro-
efverbinding ook los, zodat de AC-kabel gemakkelijker in
de aansluitkast kan worden getrokken.
► Trek de draden van de AC-kabel volgens de fasetoewij-
zing in de klemmen van het AC-klemmenblok en schroef
ze vast (aanhaalmoment 25 - 30 Nm). De afbeelding links
toont de bedrading voor een systeem met 5 geleiders met
PE en N bij gebruik van koperkabels of sectorvormige
aluminiumkabels.
De afbeelding links toont de bedrading voor een systeem
met 5 geleiders met PE en N bij gebruik van aluminiumka-
bels met Al-Cu-persverbinders.
