8 ... 10 Nm
Schroef: 0,8 Nm
Korte installatiehandleiding voor omvormer voor zonne-energie M88H RPI883M121300 RPI883M122300 EU V1 NL 5017414000_00 2019-11-07

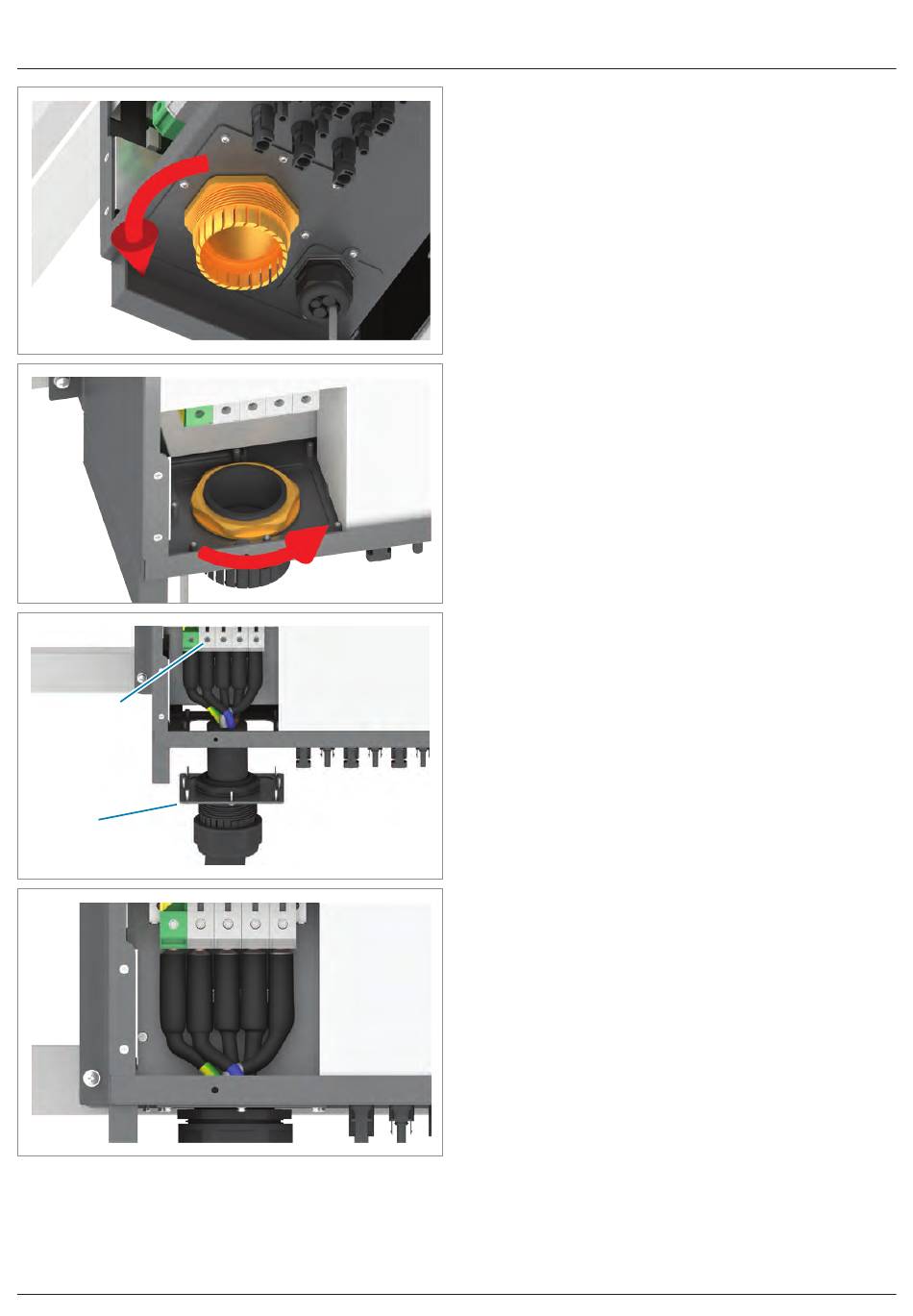

► Schroef de buitenste en binnenste ring van de AC-kabel-
schroefverbinding ook los, zodat de AC-kabel gemakkeli-
jker door het deksel kan worden getrokken.
► Trek de draden van de AC-kabel volgens de fasetoewij-
zing in de klemmen van het AC-klemmenblok en schroef
ze vast (aanhaalmoment 8 - 10 Nm).
De afbeelding links toont de bedrading voor een systeem
met 5 geleiders met PE en N bij gebruik van aluminiumka-
bels met Al-Cu-persverbinders.
Net (AC) aansluiten
M88H_122 (CF) – Tips
37
