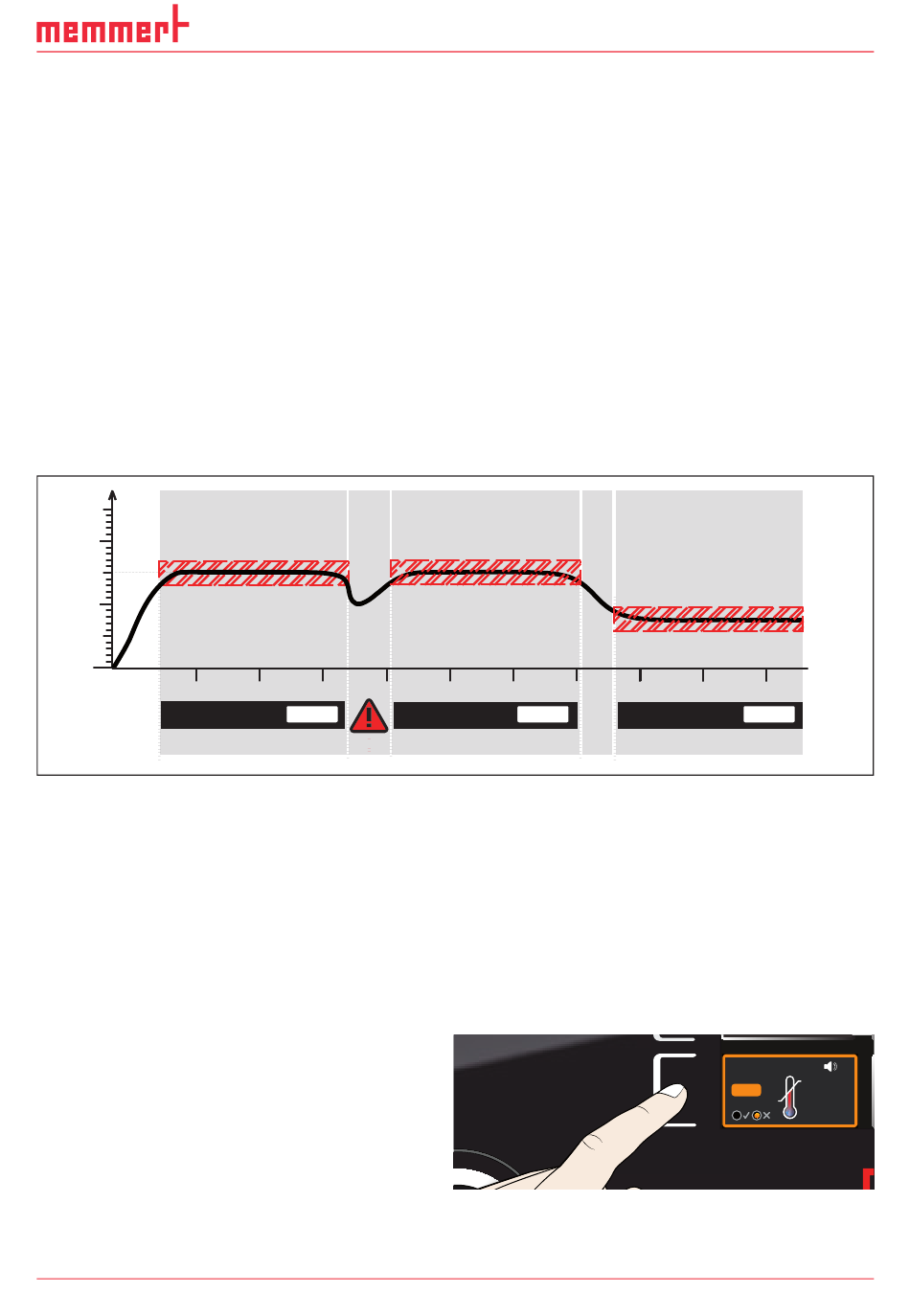

5.5.3 Automatische temperatuurbewaking(ASF)
De ASF is een beveiligingsapparaat dat de gewenste temperatuurwaarde automatisch binnen
een ingestelde tolerantiebandbreedte volgt (afb. 22).
De ASF activeert zichzelf – mits ingeschakeld – automatisch, als de werkelijke temperatuur-
waarde 50% van de ingestelde bandbreedte van de gewenste waarde bereikt (in het voor-
beeld: 180 °C – 1,5 K), (segment A).
Als de werkelijke temperatuur buiten de ingestelde tolerantieband van de gewenste waarde
komt (in voorbeeld afb. 22:
180 °C ± 3 K) – bijv. door het openen van de deur tijdens bedrijf (segment B in de afbeelding)
– wordt een alarm geactiveerd. Het ASF-alarm wordt automatisch gedeactiveerd, zodra de
werkelijke temperatuur weer binnen 50% van de ingestelde tolerantieband van de gewenste
waarde (in het voorbeeld: 180 °C ± 1,5 K) komt (segment C).
Als de gewenste temperatuurwaarde wordt gewijzigd, deactiveert de ASF zichzelf automa-
tisch voor een korte periode (zie het voorbeeld: de gewenste waarde wordt gewijzigd van
180 °C naar 173 °C, segment D), totdat deze weer binnen de tolerantieband van de nieuwe
gewenste waarde is gekomen (segment E).
183 °C
180 °C
177 °C
ASF actief
afb. 22
Schematische weergave van het functioneren van de ASF-temperatuurbewaking
5.5.4 Mechanische temperatuurbewaking: Temperatuurbegrenzer (TB)
Het apparaat is uitgerust met een mechanische temperatuurbegrenzer (TB), beschermingsklas-
se 1 conform DIN 12 880.
Als de elektronische bewakingseenheid tijdens bedrijf uitvalt en de af fabriek vast ingestelde
maximumtemperatuur met ca. 20 °C wordt overschreden, wordt de verwarming definitief
uitgeschakeld door de temperatuurbegrenzer.
5.5.5 Instellen van de temperatuurbewaking
1. Druk op de activeringstoets links naast
ALARM
de weergave
(minimumtemperatuurbeveiliging) wordt
automatisch geactiveerd.
D33346 | Stand 12/2019
A
B
183 °C
177 °C
AUTO
ASF-alarm
min
. De instelling
Bedrijfsvoering en bediening
C
D
ASF actief
AUTO
E
176 °C
170 °C
t
ASF actief
AUTO
ALARM
ALARM
min
60
0 .
°C
min
auto
000°C
max
max
120
000°C
.0 °C
auto off
+ - 0.0
+
K
-
99K
35
