Systeemdruk gekoeld water
De waterdruk dient minimaal 1.8 bar te zijn op het hoogste punt in de koelinstallatie.
2.4
Elektrische installatie
- Het elektrische paneel van de koudwatermachine is toegankelijk door het paneel
aan de rechtervoorzijde te verwijderen.
- Het aansluiten van de elektrische bedrading dient volgens de wettelijke norme-
ringen gedaan te worden en zoals in het elektrisch schema is aangegeven.
- De koudwatermachine dient voorzien te worden van een aparte voeding. Deze
betreft een 1 fase 230V~, 16A traag afgezekerd met een C-Karakteristiek. Voor de
voedingskabel dient een 3-aderig VMVK 2,5mm² te worden toegepast.
- Er dient een werkschakelaar op de unit te worden geplaatst. Vanaf deze schakelaar
moet de voedingskabel op de koudwatermachine worden aangesloten.
- Aarding van de unit is wettelijk verplicht om een veilig gebruik te waarborgen.
- De Control Kit dient via een 2 aderige communicatie kabel op de buitenunit te
worden aangesloten (zie 2.7)
Buitenunit voeding 1 fase 230V~ 16A traag

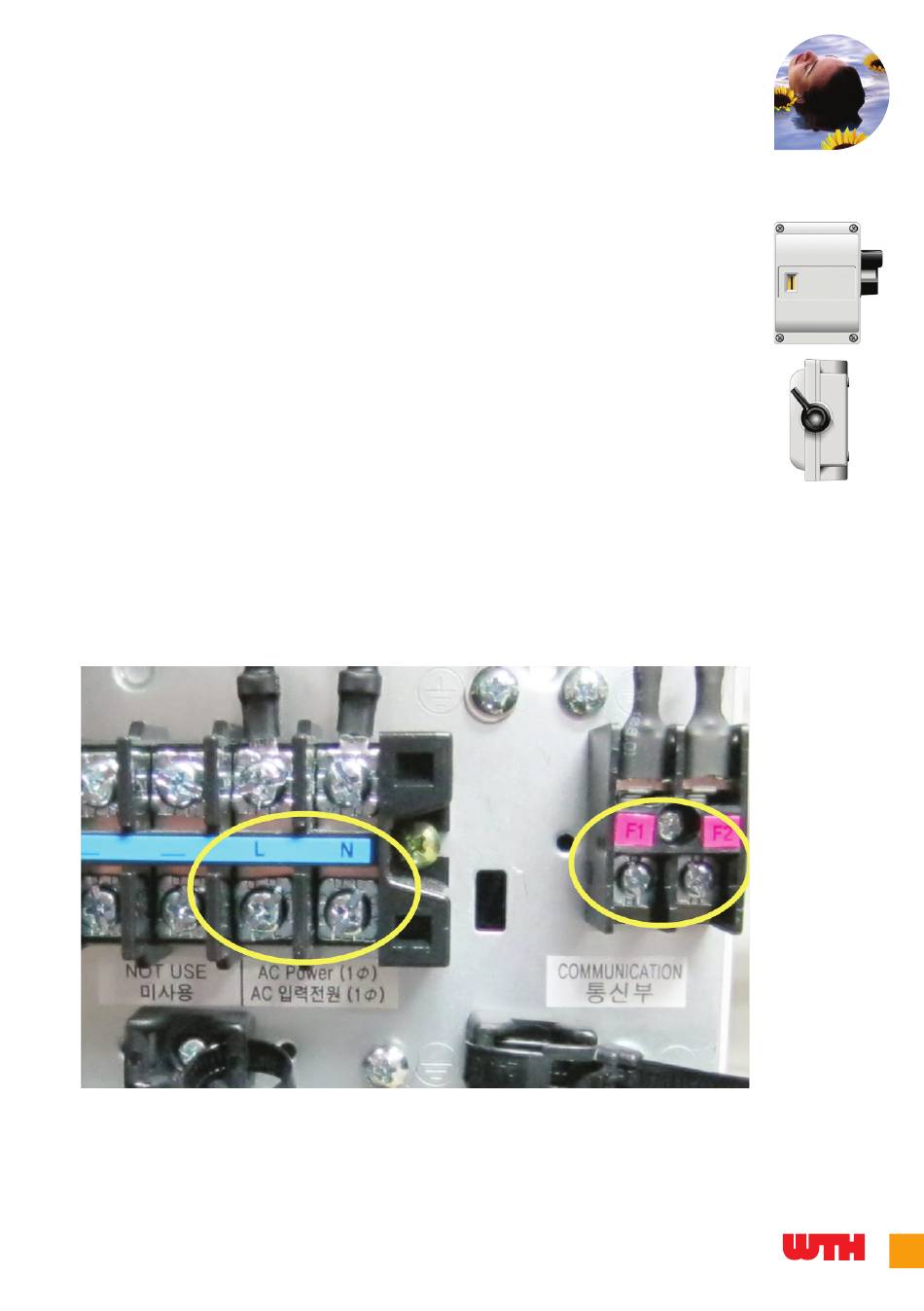

Figuur 6: Aansluitingen op de koudwatermachine
(aansluiten volgens NEN1010, incl. werkschakelaar)
Communicatie F1 F2
11
