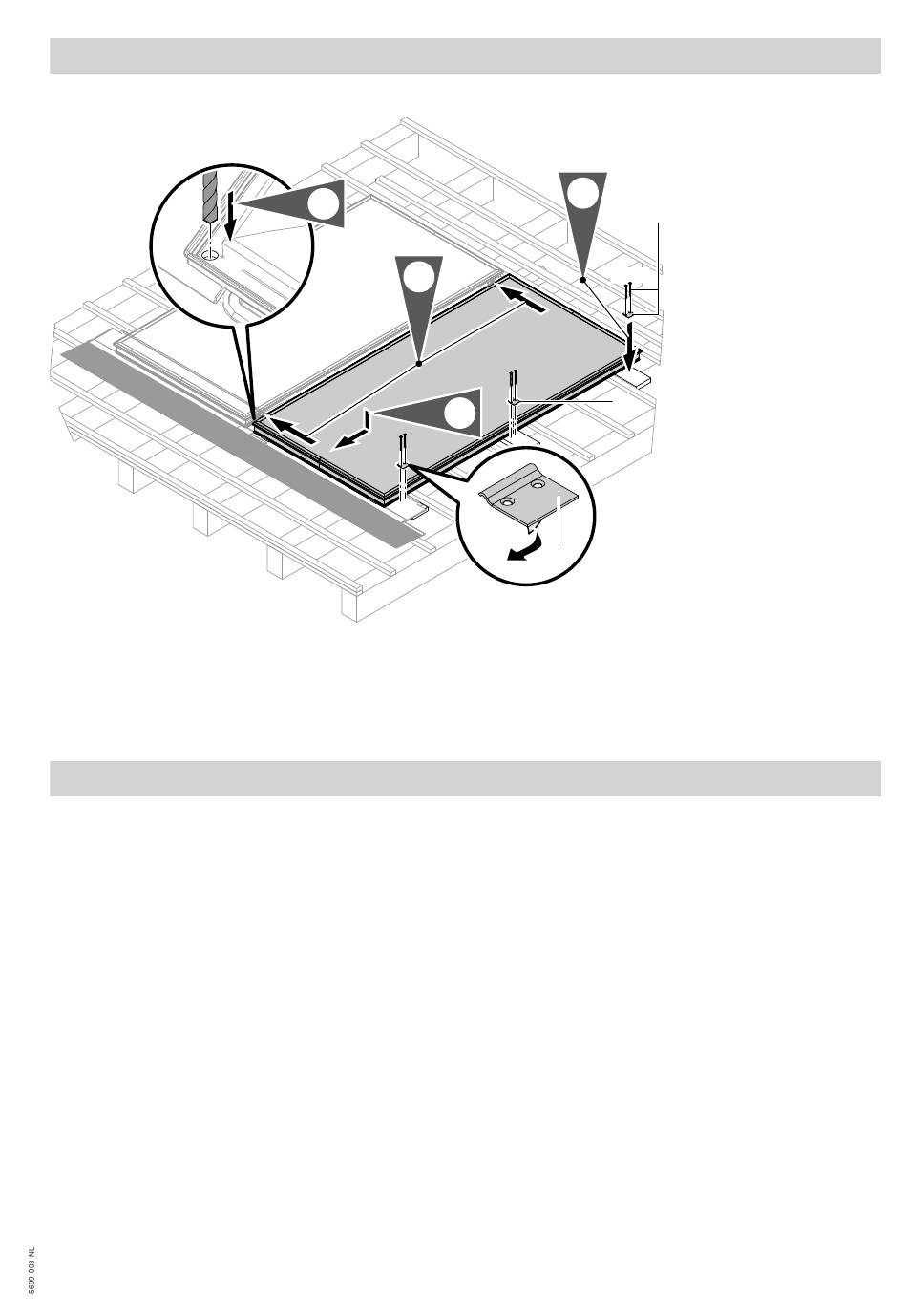

Collectoren monteren
2e collector monteren
Afb. 12
Opmerking bij stap 19:
2e collector onder de middelste klemmen schuiven (zie
afbeelding op pagina 10). Schroeven vastzetten.
Bekledingen monteren
Onderdelen
Houten montageblok
3
48 x 30 x 2500 mm
Bevestigingsplaat
8
Linker zijplaat
qW
(voor bedekking met dakpannen en monnik-non
met afdichtstrip)
Linker afdekking
qE
Middelste plaat
qR
(vervolg)
22.
4x
Ø6
21.
20.
19.
9
Opmerking bij stap 22:
in elke collector onderaan 2 gaten boren (wateraf-
voer).
Rechter afdekking
qT
Rechter zijplaat
qZ
(voor bedekking met dakpannen en monnik-non
met afdichtstrip)
Bovenste afdekking
qU
Bovenplaat
qI
(voor bedekking met dakpannen en monnik-non
met afdichtstrip)
Onderste afdekking
qO
qP
6x30
qP
13
