Onderdelen
1
3
5

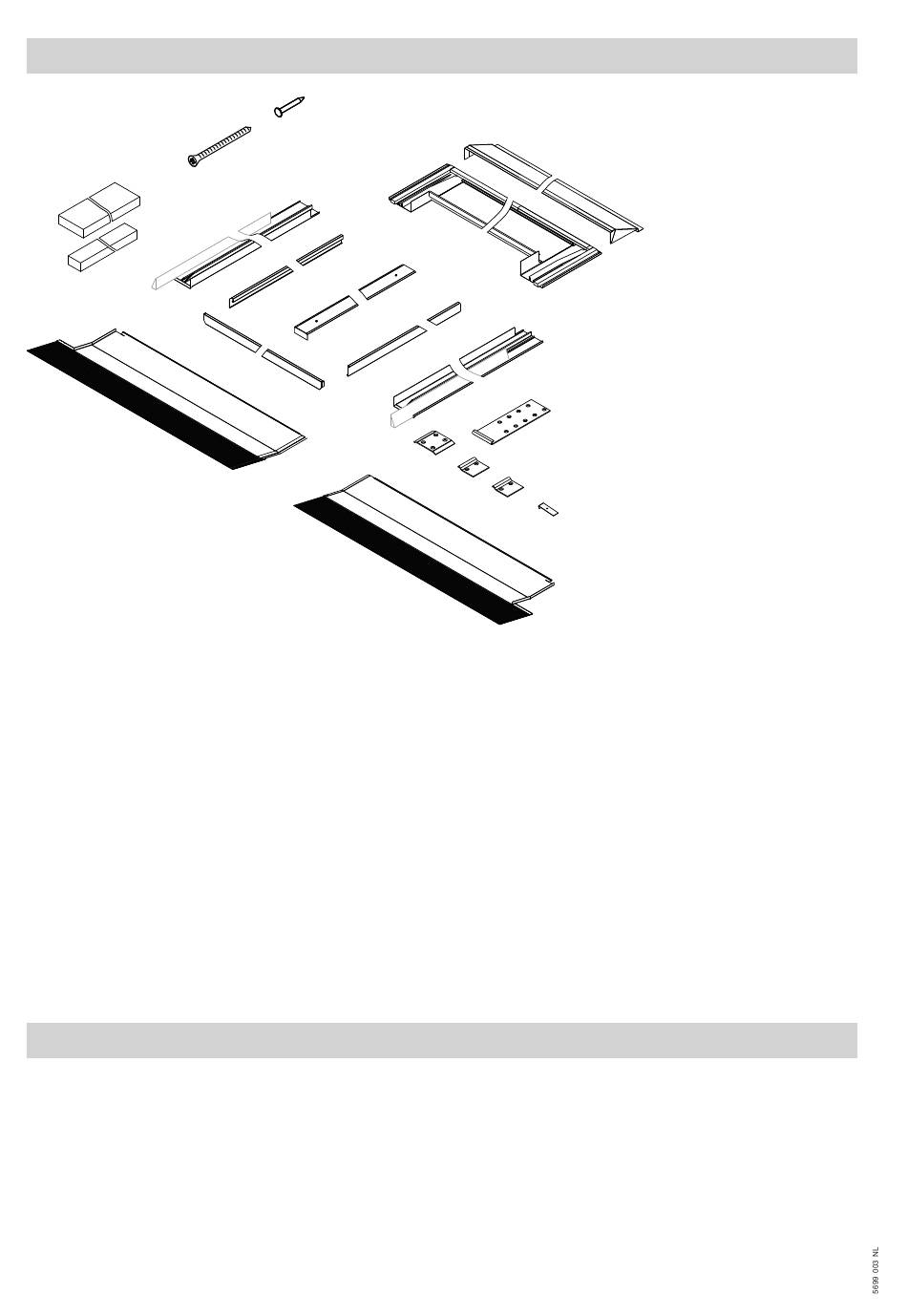

Afb. 1
Houten montageblok
1
120 x 30 x 2500 mm
Schroeven 8 x 120 mm
2
Houten montageblok
3
48 x 30 x 2500 mm
Nagels
4
Linker onderplaat met loodslab
5
Rechter onderplaat met loodslab
6
Montageplaat met butylband
7
Bevestigingsplaat
8
Bevestigingsklemmen met butylband
9
Bevestigingsklemmen
qP
Middelste klem
qQ
Linker zijplaat
qW
(voor bedekking met dakpannen en monnik-non
met afdichtstrip)
Montage-instructies
Benodigde dakoppervlakte: 2700 x 2700 mm
■
Om beschadiging van de nokafdekking te voorko-
men, moet aan de nokzijde voldoende ruimte worden
gelaten, bij dakpanbedekking min. 3 rijen.
Opmerking
Bij dakpanbedekking adviseren wij ook bij de boei-
plank een breedte van min. 3 dakpannen aan te hou-
den.
■
Evt. sneeuwrooster monteren.
6
4
2
qW
qE
qO
6
qR
qT
qI
qZ
7
qQ
qP
9
8
Linker afdekking
qE
Middelste plaat
qR
Rechter afdekking
qT
Rechter zijplaat
qZ
(voor bedekking met dakpannen en monnik-non
met afdichtstrip)
Bovenste afdekking
qU
Bovenplaat
qI
(voor bedekking met dakpannen en monnik-non
met afdichtstrip)
Onderste afdekking
qO
■
Voor controle en onderhoud bij de collectoren een
dakluik aanbrengen.
■
Als bescherming tegen het binnendringen van water
door zeer fijne sneeuw en winddruk dienen ter
plaatse maatregelen worden getroffen, bijv. de mon-
tage van onderspanbanen.
