SUN2000-(8KTL-20KTL)-M2
Gebruikershandleiding

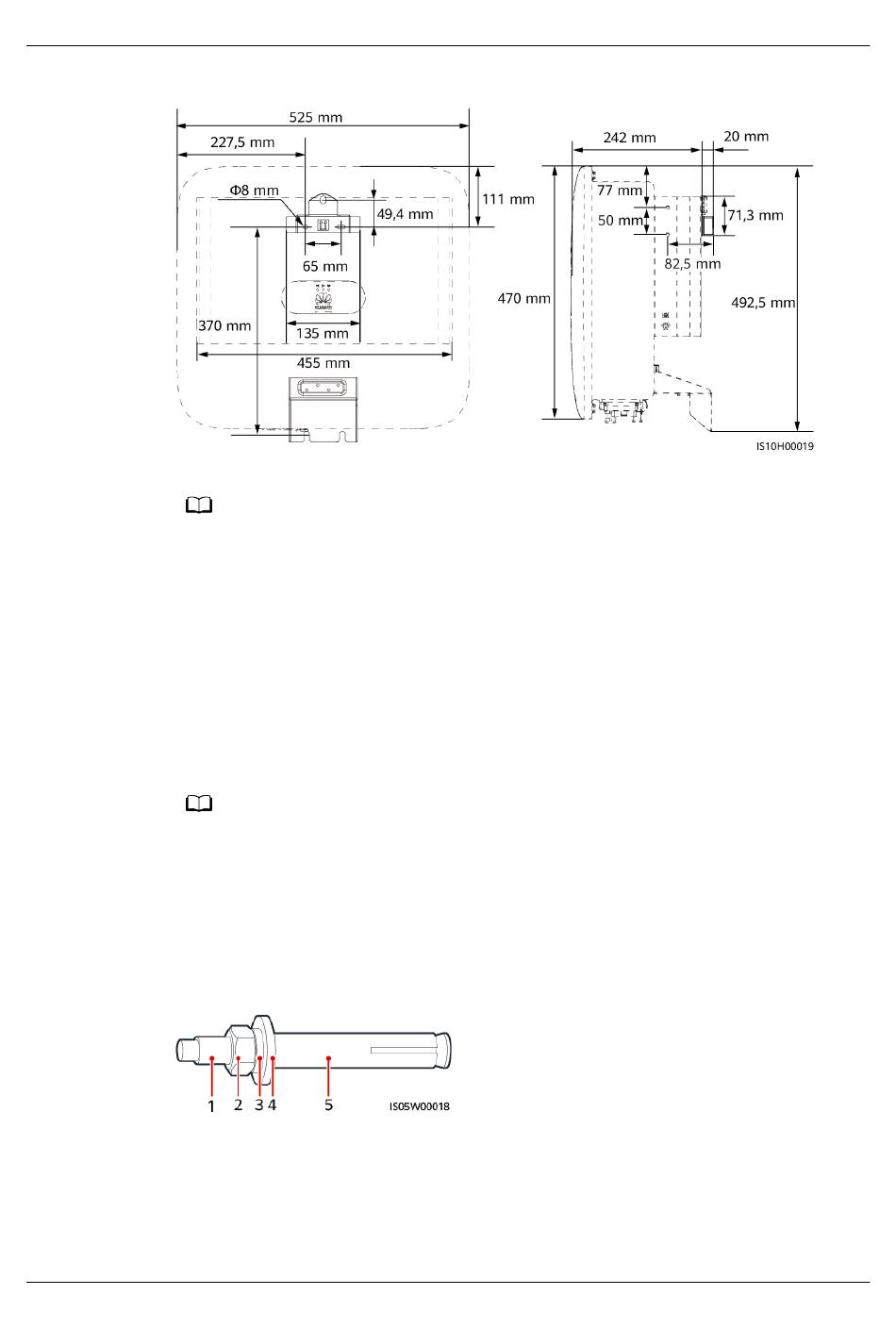

Afbeelding4-7 Afmetingen montagesteun
4.5.1 Muurbevestiging
Procedure
Stap1 Bepaal de montageposities voor het boren van gaten en markeer de posities met behulp van
een markeerstift.
Stap2 Bevestig de montagesteunen.
Afbeelding4-8 Samenstelling keilbouten
(1) Bout
(4) Platte ring
Uitgave 12 (2023-04-23)
OPMERKING
Aan zowel de linker- als rechterzijde van de behuizing zijn twee M6-schroefgaten
gereserveerd om een luifel te installeren.
OPMERKING
l M6x60-keilbouten worden meegeleverd bij de SUN2000. Als de lengte en het aantal
bouten niet aan de installatievereisten voldoen, zorg dan zelf voor M6 roestvrijstalen
keilbouten.
l De expansiebouten die bij de omvormer worden geleverd, worden gebruikt voor
massieve betonnen wanden. Voor andere soorten wanden zorgt u zelf voor bouten en
zorgt u ervoor dat de wand voldoet aan de dragende vereisten van de omvormer.
Copyright © Huawei Technologies Co., Ltd.
(2) Moer
(5) Wandplug
4 Installatie
(3) Veerring
31
