BodyGuard Vooraanzicht met geopende
8
7
6

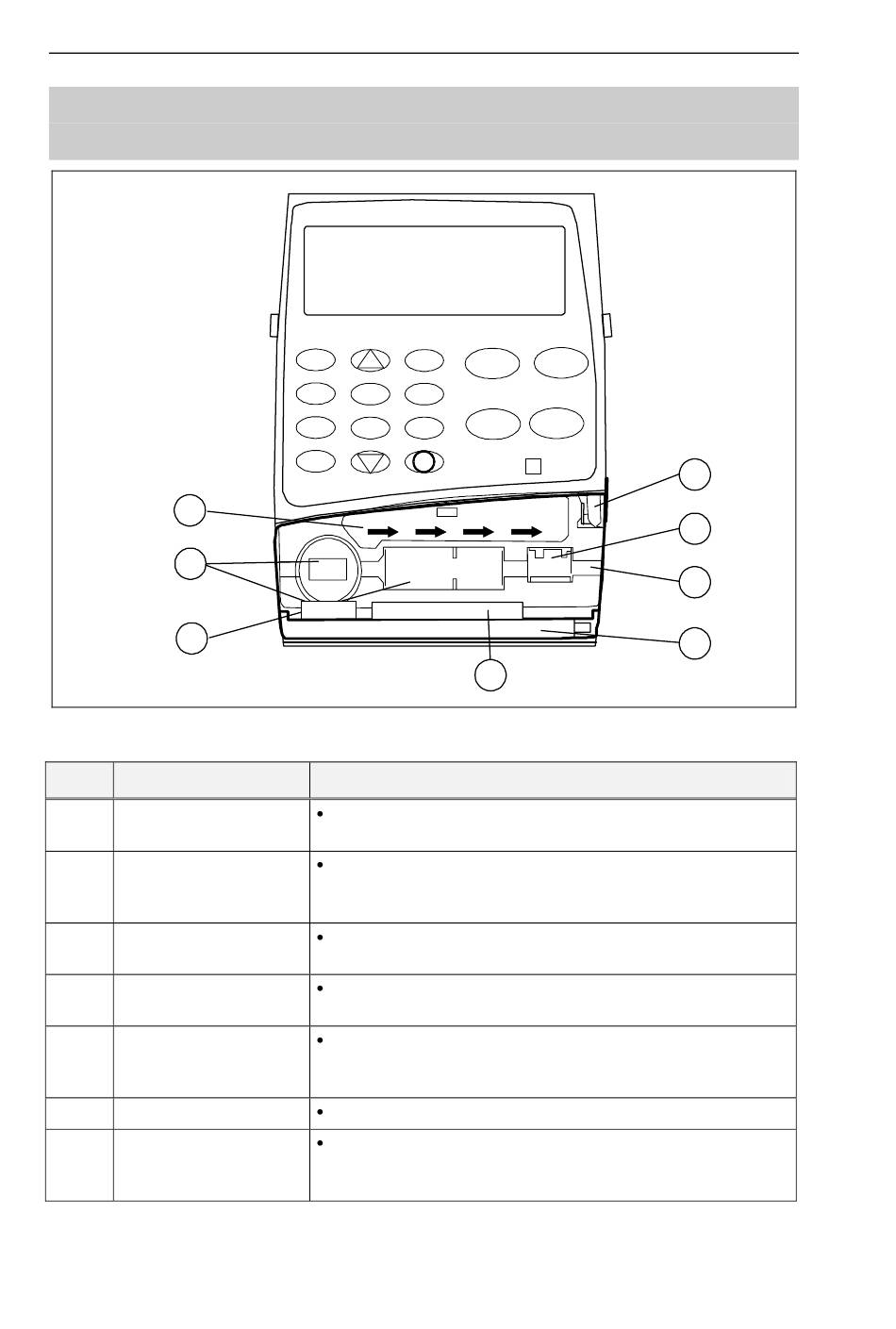

Afbeelding : BodyGuard Vooraanzicht met geopende pompklep
Nr. Beschrijving
Klepvergrendeling
Druksensor
Sluis voor
toedieningssysteem
Pompklep
Aandrukplaat
Pompsegment
Luchtsensor
Gebruiksaanwijzing BodyGuard 323
pompklep
1
2
3
START
4
5
6
PRIME
7
8
9
BOLUS
.
0
Info
Functie
Door het ijzeren lipje naar buiten te trekken
ontgrendelt de pompklep (pos. ).
Signaleert occlusie in het toedieningssysteem tussen
de pomp en de patiënt. De gevoeligheid is instelbaar
(op pagina ).
Voert het toedieningssysteem APL over de
sensoren en de pompaandrijving.
Door het openen van de pompklep kan het
toedieningssysteem geplaatst of verwijderd worden.
De aandrukplaat op de pompklep drukt bij het
sluiten van de klep het toedieningssysteem tegen
het pompsegment.
Het pompsegment zorgt voor de pompbewegingen.
De luchtsensor signaleert lucht in het
toedieningssysteem. De gevoeligheid van de sensor
is instelbaar (zie pagina ).
