Bedieningsmechanisme
1
10
12

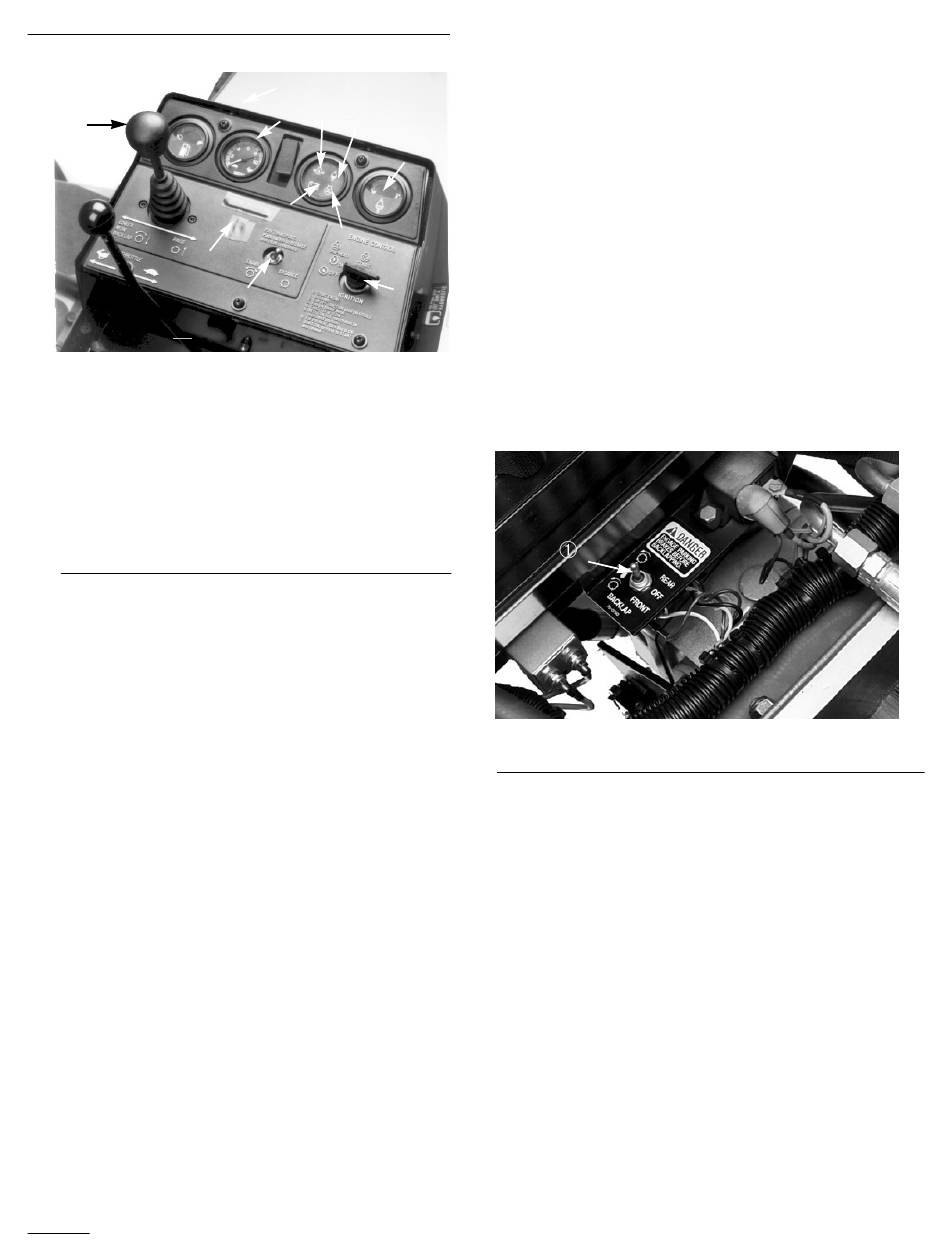

Afbeelding 11
1.
Omlaag/omhoog/maaien controlehendel
2.
Snelheidsmeter
3.
Brandstofmeter
4.
Koelvloeistoftemperatuurmeter
5.
Motoroliedrukverklikker
6.
Koelvloeistoftemperatuurverklikker
7.
Gloeipatroonindicator
8.
Laadstroomindicator
9.
Contactschakelaar
10.
Handgascontrole
11.
Enable/disable schakelaar
Omlaag/omhoog/maaien controlehendel (Afb.11)—
Deze hendel brengt de snij-units omlaag/omhoog en
start/stopt de kooien.
Snelheidsmeter (Afb.11)—Geeft de snelheid aan
waarmee de machine zich voortbeweegt.
Brandstofmeter (Afb.11)—Laat zien hoeveel brand-
stof zich in de tank bevindt.
Motoroliedrukverklikker (Afb.11)—Geeft gevaarlijk
lage druk aan.
Koelvloeistoftemperatuurverklikker (Afb.11)—
Lampje gaat branden en de motor slaat af indien de
koelvloeistof een gevaarlijk hoge temperatuur bereikt.
Gloeipatroonindicator (Afb.11)—Verlichting hiervan
toont aan dat de gloeipatronen zijn ingeschakeld.
Laadstroomindicator (Afb.11)—Verlichting hiervan
toont een storing in de systeemlaadkring aan.
Contactschakelaar (Afb.11)—Drie standen: OFF
(uit), ON/Preheat (aan/voorverwarming) en START.
16
3
2
5
6
4
8
7
9
11
Handgascontrole (Afb.11)—Naar voren zetten doet
de snelheid toenemen, naar u toehalen vermindert de
snelheid.
Enable/Disable schakelaar (Afb.11)—Wordt gebruikt
met de omlaag/omhoog/maaien controlehendel om de
kooien te bedienen.
Kooiverklikker (Afb.11)—Verlichting hiervan
indiceert dat werking van de machine dusdanig is dat
de automatische kooisnelheid niet de gewenste snijd-
ing oplevert.
Omkeerschakelaar (Afb.12)—Voor gebruik met
Omlaag/omhoog/maaien controlehendel voor omge-
keerde draaibeweging.
Afbeelding 12
1. Omkeerschakelaar
Maaihoogte selectieknop (Afb.13)—Door deze knop
in de toepasselijke stand te zetten wordt een elektronis-
che controller informatie over de maaihoogte van de
machine gevoed opdat de gewenste snijding wordt
bereikt.
5/8 Messen schakelaar (Afb.13)—Door de schakelaar
in de juiste stand te zetten wordt de elektronische con-
troller verteld of de machine met een 5- of 8 messen
snij-unit is uitgerust.
Uurmeter (Afb.13)—Laat het totale aantal
machinebedrijfsuren zien.
Rempedalen (Afb.14)—Twee voetpedalen bedienen
gescheiden wielremmen t.b.v. draaien, parkeren en rij-
