7 Installatie
7
Installatie
7.1
Overzicht: Installatie
Dit hoofdstuk beschrijft wat u ter plaatse moet doen en kennen om
het systeem te installeren.
Typische werkstroom
De installatie omvat typisch de volgende stappen:
1
De buitenunit monteren.
2
De binnenunit monteren.
3
De koelmiddelleidingen aansluiten.
4
De koelmiddelleidingen controleren.
5
Met koelmiddel vullen.
6
De waterleidingen aansluiten.
7
De elektrische bedrading aansluiten.
8
De buiteninstallatie afwerken.
9
De binneninstallatie afwerken.
INFORMATIE
Als de montageruimte beperkt is, doe dan het volgende
voordat u de unit op zijn definitieve plaats installeert:
"7.8.5 De afvoerslang op de afvoer aansluiten" op
pagina
37. Daarvoor moet u één of beide zijpanelen
verwijderen.
INFORMATIE
Afhankelijk van de units en/of de omstandigheden van de
installatie, moet de elektrische bedrading aangesloten zijn
alvorens u koelmiddel kunt bijvullen.
7.2
De units openen
7.2.1
Over het openen van de units
Soms moet u de unit openen. Voorbeeld:
▪ Bij het aansluiten van de koelmiddelleidingen
▪ Wanneer u de elektrische bedrading moet aansluiten
▪ Wanneer u onderhoudswerkzaamheden op de unit moet uitvoeren
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
7.2.2
De buitenunit openen
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
Zie
"7.5.8 De koelmiddelleiding op buitenunit aansluiten" op
pagina 33
en
"7.9.6 De elektrische bekabeling op de buitenunit
aansluiten" op
pagina 39.
7.2.3
De binnenunit openen

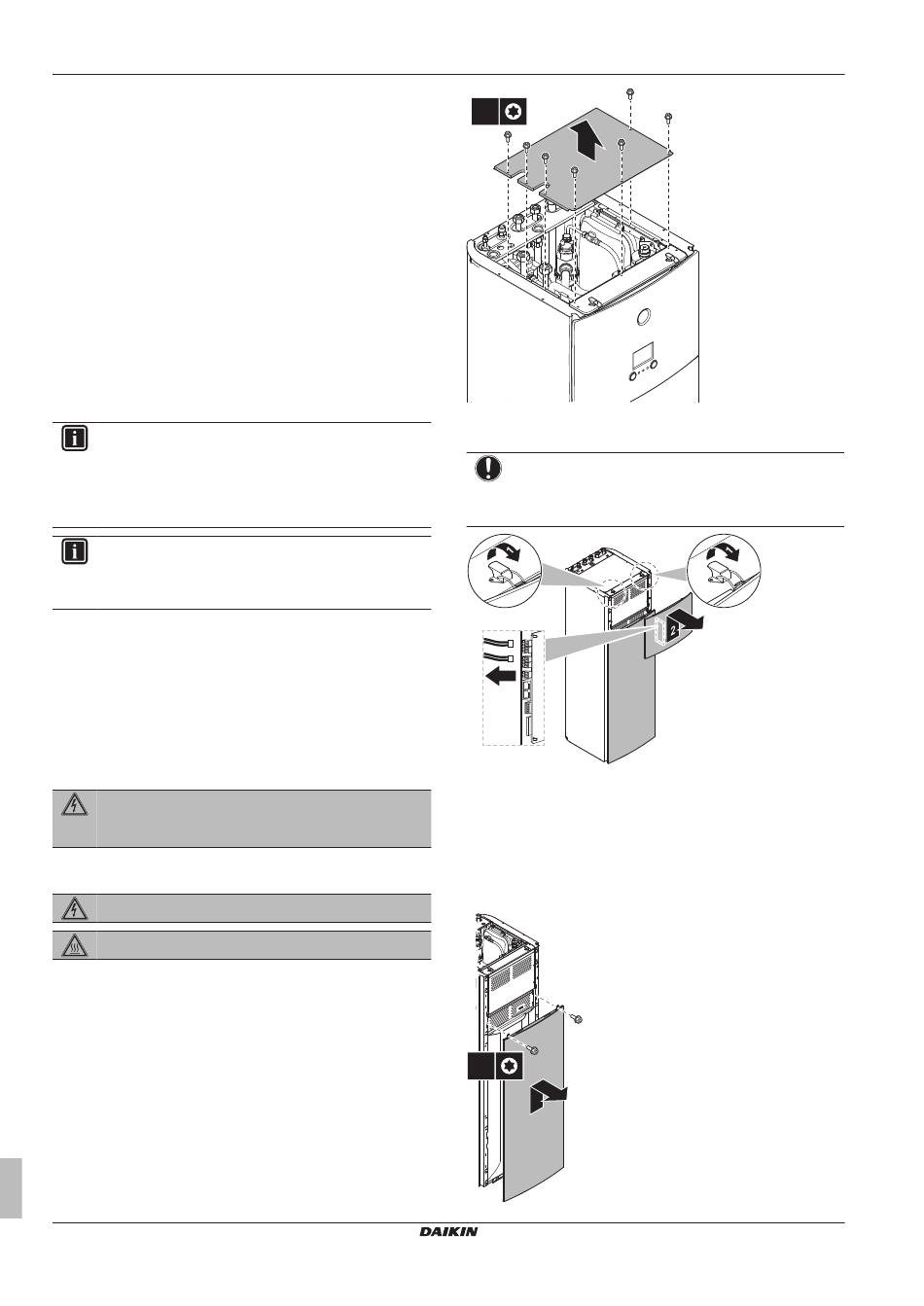

1 Verwijder het bovenpaneel.
Uitgebreide handleiding voor de installateur
26
7×
T25
2 Verwijder het paneel van de gebruikersinterface. Open de
scharnieren bovenaan en schuif het bovenpaneel omhoog.
OPMERKING
Als u het paneel van de gebruikersinterface verwijdert,
koppel dan ook de kabels van de achterkant van het
paneel los om schade te voorkomen.
3
3 Verwijder indien nodig de frontplaat. Dit is bijvoorbeeld nodig in
de volgende gevallen:
▪
"7.2.5 De schakelkast lager zetten op de binnenunit" op
pagina 27
▪
"7.8.5 De afvoerslang op de afvoer aansluiten" op
pagina 37
▪ Wanneer
u
toegang
hoogspanningsschakelkast
2×
T25
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA
Daikin Altherma – Lage-temperatuur-Split
moet
hebben
tot
de
4P495249-1 – 2017.12
