b
a
Geleideplaat
b
Belangrijkste windrichting
c
Luchtuitlaat

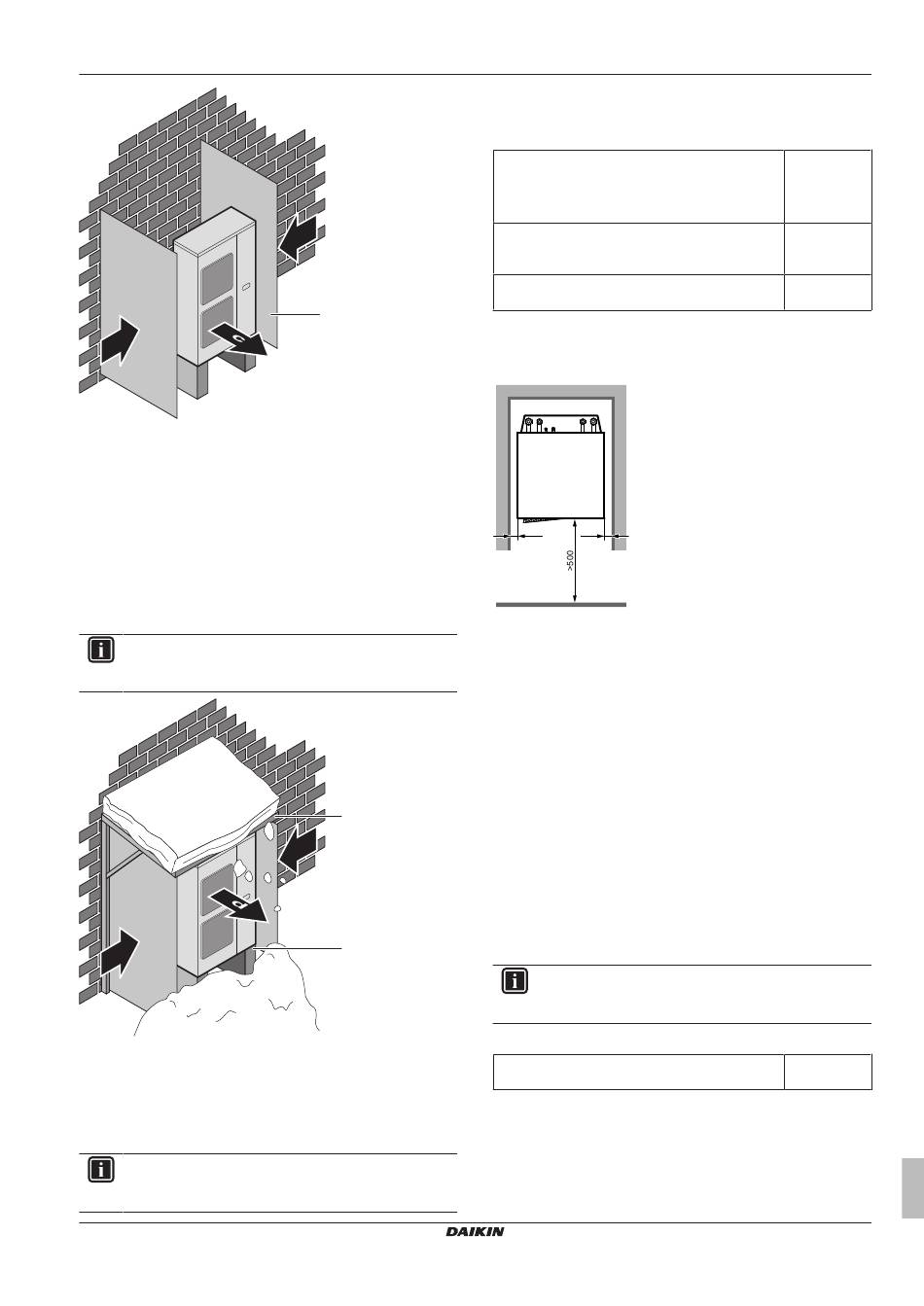

De buitenunit is ontworpen om alleen buiten geïnstalleerd te worden
bij omgevingstemperaturen van 10~43°C in de koelstand en van –
25~25°C in de verwarmingstand.
6.2.2
Bijkomende vereisten inzake de
installatieplaats van de buitenunit in
koude klimaten
Bescherm de buitenunit tegen directe sneeuwval en zorg ervoor dat
de buitenunit NOOIT ingesneeuwd raakt.
INFORMATIE
U kunt het optioneel afdakje tegen de sneeuw gebruiken
(EK016SNC).
c
a
Afdakje tegen de sneeuw
b
Voetstuk (minimale hoogte=150 mm)
c
Belangrijkste windrichting
d
Luchtuitlaat
6.2.3
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Lage-temperatuur-Split
4P449976-1B – 2018.02
b
a
a
c
b
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden en bij omgevingstemperaturen van 5~35°C.
▪ Houd rekening met de volgende richtlijnen:
Maximum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Minimum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Maximum toegestaan hoogteverschil tussen de
binnenunit en de buitenunit
(a)
De waarden tussen haakjes staan voor de equivalente
lengte.
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
>10
>10
(mm)
▪ De ondergrond moet sterk genoeg zijn om het gewicht van de unit
te dragen. Neem als gewicht het gewicht van de unit met een volle
tank voor warm tapwater.
Zorg ervoor dat in het geval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de omgeving.
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
6.2.4
Vereisten voor de plaats waar de back-
upverwarming geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Houd rekening met de volgende richtlijnen:
Maximumafstand tussen de back-upverwarming en
de binnenunit
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
Uitgebreide handleiding voor de installateur
6 Voorbereiding
ERHQ: 75 m
(a)
(95 m)
ERLQ: 50 m
(a)
(70 m)
3 m
30 m
10 m
25
