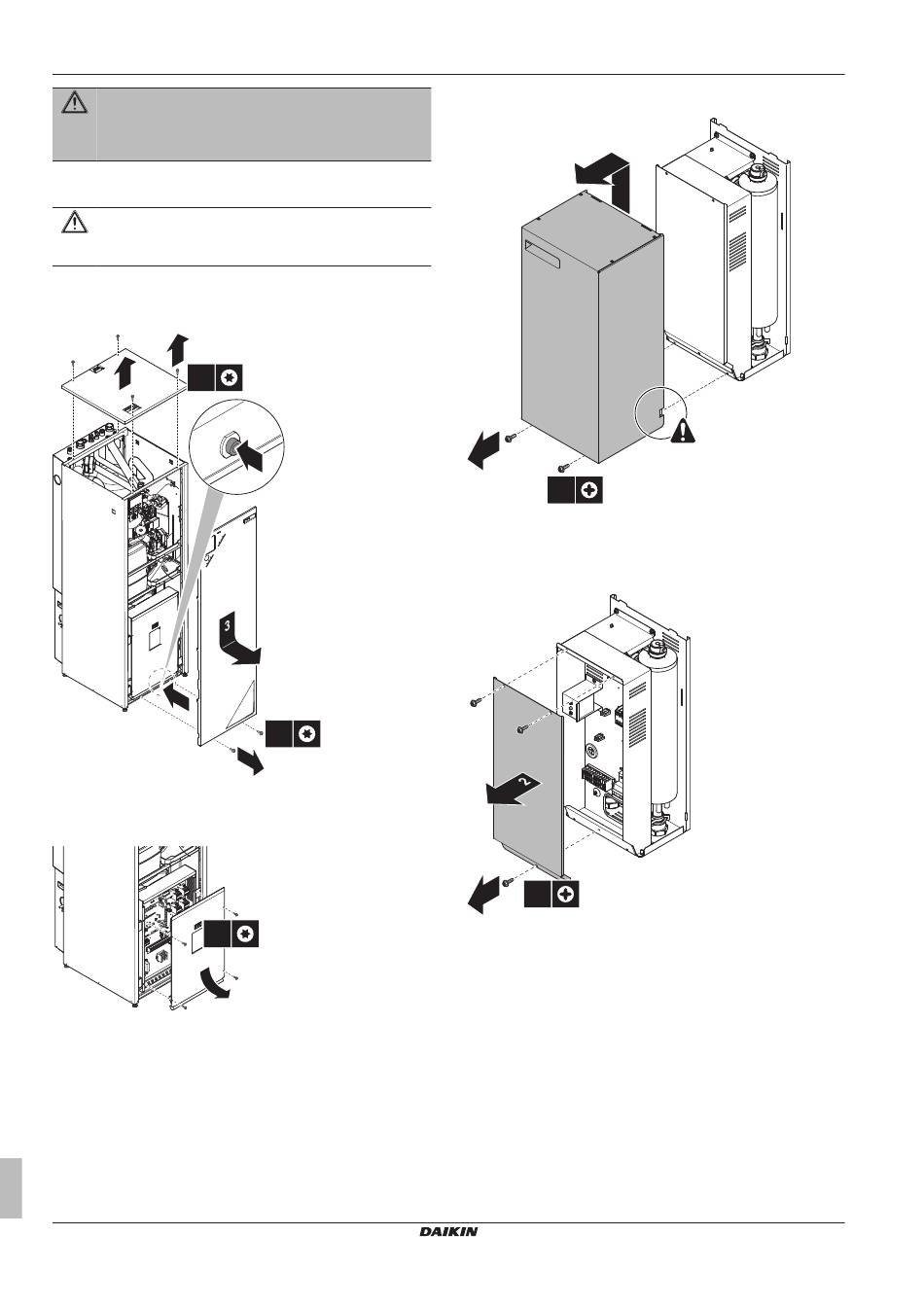

7 Installatie
WAARSCHUWING: Scherpe randen
Neem de voorplaat vast aan het bovenste gedeelte in
plaats van het onderste. Let op voor uw vingers want het
onderste gedeelte van de voorplaat heeft scherpe randen.
3 Schuif het voorpaneel van de unit naar beneden en neem het
weg.
VOORZICHTIG
Het frontpaneel is zwaar. Wees voorzichtig dat u zich de
vingers NIET knelt wanneer u de unit opent of sluit.
4 Schroef de 4 schroeven los die het bovenpaneel bevestigen en
verwijder ze.
5 Verwijder het bovenpaneel van de unit.
4
4×
5
2
7.2.4
Het deksel van de schakelkast van de
binnenunit openen
4×
Uitgebreide handleiding voor de installateur
32
2
2×
1
7.2.5
De back-upverwarming openen
2
1
2×
7.2.6
Het deksel van de schakelkast van de
back-upverwarming openen
1
3×
7.3
De buitenunit monteren
7.3.1
Over de montage van de buitenunit
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de
koelmiddel- en waterleidingen kunnen worden aangesloten.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Lage-temperatuur-Split
4P449976-1B – 2018.02
