WAREMA KNX secure
2/4/6/8M230.xI pro AP/REG
Installatiehandleiding
Algemeen

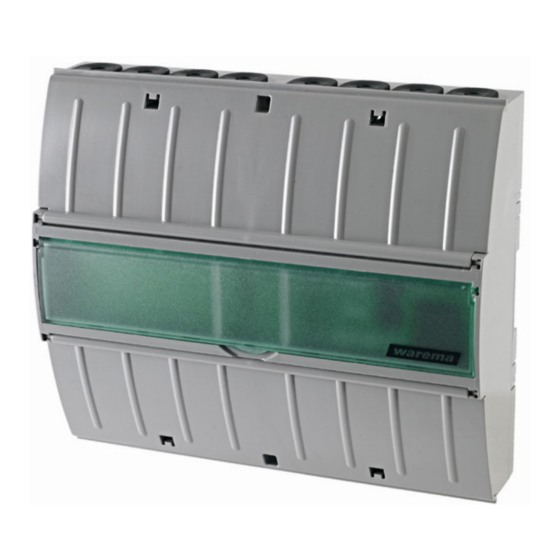

Afb. 1
WAREMA KNX secure 8M230.16I pro AP
De KNX secure 2/4/6/8M230.xI pro AP/REG zonweringsactuator
is een apparaat voor de centrale bediening van maximaal acht
zonweringsaandrijvingen 230 V AC (hierna bijvoorbeeld de zonwe-
ringsactuator voor acht motoren, met 16 binaire ingangen).
De bediening vindt plaats via een KNX-bussysteem. De aandrijvin-
gen en de motorregeleenheid worden gevoed via een 230 V AC
stuurleiding.
De actuator is geschikt voor KNX secure. Hiervoor is een appa-
raatcertificaat (in de fabriek ingestelde sleutel) nodig. Deze bevindt
zich op een sticker op de zijkant van het apparaat en is tevens
bijgevoegd als Device Card.
Bewaar de Device Card apart en verwijder boven-
dien de sticker van het apparaat om een maximale
veiligheid te garanderen.
Het apparaatcertificaat is uniek per apparaat en
kan niet worden gewijzigd of verwijderd.
Het is NIET mogelijk om het apparaatcertificaat
opnieuw uit te geven bij verlies!
GOED BEWAREN VOOR INGEBRUIKNAME!
Hier de ID-sticker van de KNX secure actuator opplakken/
indien nodig montageplaats noteren
warema_2063554_alhb_nl_v2•2023-05-01
Gebruik volgens de voorschriften
De KNX secure 2/4/6/8M230.xl pro AP/REG is een elektronisch
apparaat voor het besturen van zonweringsinstallaties. Voor ander
gebruik dan wat beschreven is in deze handleiding, moet de toe-
stemming van de fabrikant worden aangevraagd.
Veiligheidsvoorschriften
W
AARSCHUWING
De elektrische installatie (montage)/demontage
moet conform VDE 0100, resp. de wettelijke voor-
schriften en normen van het desbetreffende land,
door een erkende elektricien worden uitgevoerd.
Deze dient de bijgesloten montageaanwijzingen
van de meegeleverde elektrische apparatuur in
acht te nemen.
W
AARSCHUWING
Als wordt vermoed dat gebruik zonder risico's
niet mogelijk is, mag het apparaat niet in gebruik
worden genomen of moet het buiten werking
worden gesteld. Deze veronderstelling is gerecht-
vaardigd,
als de behuizing of de toevoerleidingen beschadigingen
vertonen,
als het apparaat niet meer werkt.
W
AARSCHUWING
Voor de veiligheid van personen is het belangrijk,
de volgende punten absoluut in acht te nemen!
Kinderen mogen niet met de bedieningselementen van het
besturingssysteem of de afstandsbediening spelen! Bewaar
afstandsbedieningen uit de buurt van kinderen!
Let erop dat zich in het bewegingsbereik van de aangedreven
onderdelen (jaloezieën, buitenjaloezieën, etc.) geen personen
of voorwerpen bevinden!
Haal het apparaat van de voeding als reinigings- of andere
onderhoudswerkzaamheden moeten worden uitgevoerd!
Functie
De softwarefuncties van de
KNX secure 2/4/6/8M230.xI pro AP/REG worden uitvoerig
beschreven in het software-handboek (art.nr. 2048 819 en). Het
handboek en de productdatabase van de zonweringsactuator kunt
u downloaden op www.warema.de/knx.
Het apparaat kan worden geüpdatet via de WAREMA Service-app
(ETS-app).
De KNX secure 2/4/6/8M230.xI pro AP/REG beschikt over een
automatische stroomherkenning.
De actuator biedt de mogelijkheid om de looptijden van de aan-
gesloten zonweringsproducten automatisch te herkennen via de
elektronische of mechanische eindafschakeling van de motoren.
Individueel voor elke uitgang kan het vaststellen van de looptijd au-
tomatisch na de ingebruikname of handmatig worden geactiveerd.
Daardoor zijn verschillende looptijden van de zonweringsproducten
mogelijk en worden deze herkend. De automatische looptijdher-
kenning kan apart per uitgang of voor het geheel worden uitge-
schakeld.
Technische wijzigingen voorbehouden
Geldig vanaf
01 mei 2023
Voor toekomstig gebruik bewaren.
1
