2.2
Schroefbevestiging voor de bedieningsbehuizing
Bevestig aan de bedieningsbehuizing met behulp van de 4 meegeleverde schroeven
voor het vastmaken van de behuizing.
Wanneer u vastzet met schroeven, maak dan vast met alle DIN-railvergrendelingen in
de "open" positie gezet.
(Raadpleeg "2.1.1 Installatieprocedure" voor het openen en sluiten van de DIN-rail-
vergrendelingen.)
2.2.1
Accessoireonderdelen
Gebruik de volgende accessoirebevestigingsonderdelen om de bedieningsbehuizing te
bevestigen.
• Houten schroef (3 mm diameter x 15 mm lengte) voor het vastmaken van de behui-
zing, 4 stuks.
2.2.2
Installatieprocedure
(1) Zet alle DIN-railvergrendelingen in de "open" positie.
(2) Maak vast met schroeven door alle schroefgaten van de DIN-railvergrendelingen.

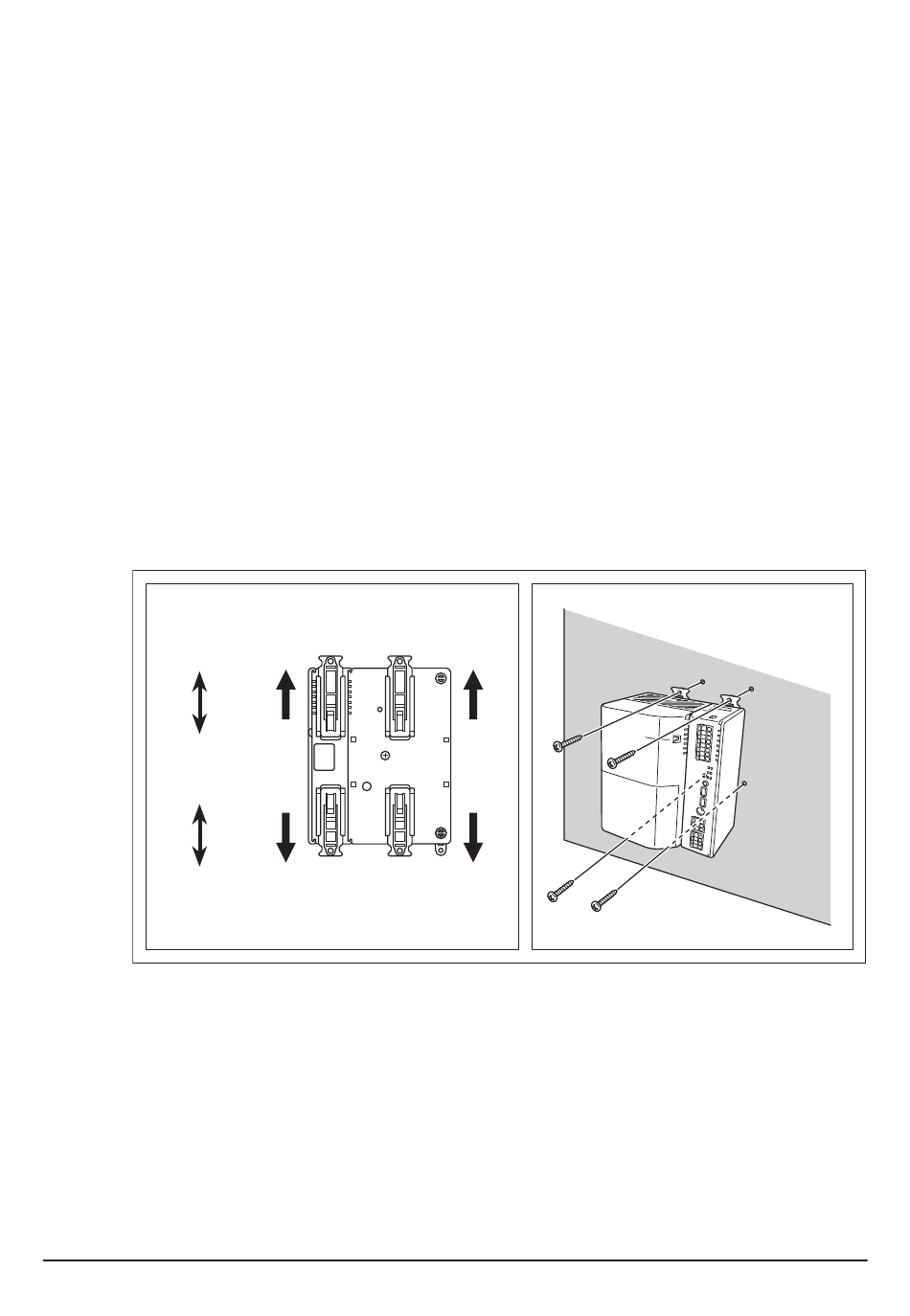

<Stappen voor bevestiging op bedieningsbehuizing>
"open"
"gesloten"
"gesloten"
"open"
18
(1)
(1)
Installatiehandleiding 3P581074-2D
DGE601A52
(1)
(1)
Nederlands
