1.2

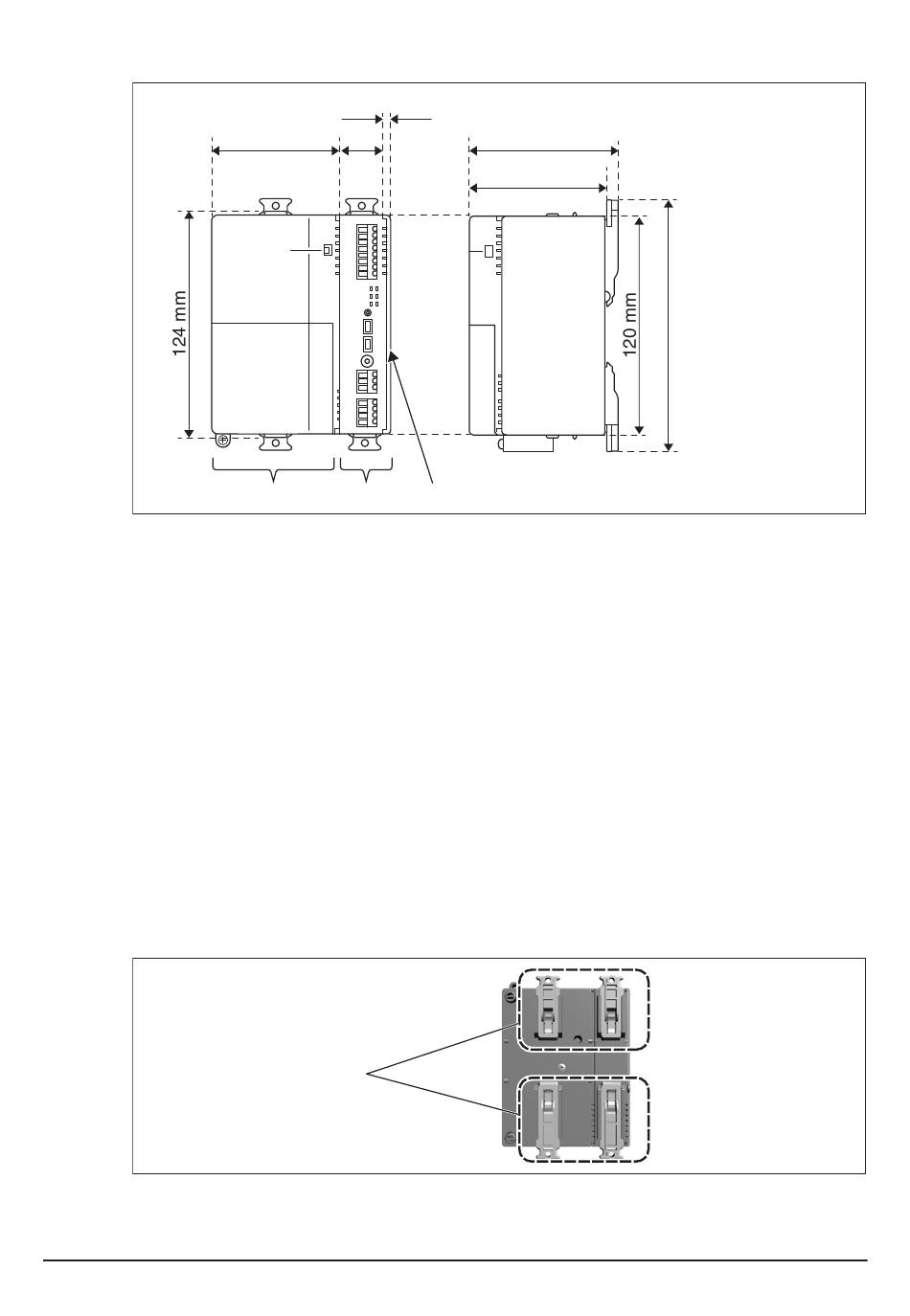

Buitenafmetingen begrijpen
A Elektrische voeding van de unit
B DGE601A53
C Afdekking uiteinde
1.3
Aansluitingen en schakelaars begrijpen
Begrijp de plaatsing van de aansluitingen en schakelaars op de unit om de installatie-
procedure te vereenvoudigen.
Raadpleeg "3. Elektrische bedrading" voor meer details over onder meer het kabeltype, de
afmetingen van de klem en veiligheidsmaatregelen.
1.3.1
Achterzijde
Op de achterzijde van de behuizing van de DGE601A52 is er een DIN-railvergrendeling
voor gebruik bij installatie op een DIN-rail.
<Achterzijde>
A DIN-railvergrendeling
Nederlands
2 mm
25,2 mm
70 mm
A
B
A
Installatiehandleiding 3P581074-2D
DGE601A52
81,2 mm
74 mm
C
138 mm
(Wanneer de
DIN-railvergrendeling
"gesloten" is)
146 mm
(Wanneer de
DIN-railvergrendeling
"open" is)
7
