Het afstellen van de maai-eenheden
BELANGRIJK: Lees deze Gebruikershandleiding grondig
door voordat u met de maai-eenheid gaat werken. Doet u dit
niet dan kan dit schade aan de maai-eenheid ten gevolge
hebben.
Nadat de maai-eenheid uitgepakt is, volgt u de volgende
procedures om u er van te verzekeren dat de maai-eenheden juist
afgesteld worden.
1.
Controleer of beide uiteinden van de messenkooi gesmeerd
zijn. Het smeer moet duidelijk zichtbaar zijn op de lagers van
de messenkooien.
2.
Controleer of alle bouten en moeren goed vast zitten.
3.
Stel de snijplaat af ten opzichte van de messenkooi.
4.
Stel de voorste roller af.
5.
Lijn de achterste roller uit.
6.
Stel de maaihoogte af.
HET BEVESTIGEN VAN DE VOORSTE
ROLLER (Afb. 1)
1.
Verwijder de (2) borgmoeren waarmee elke hoekbeugel aan
de maai-eenheid bevestigd is.
2.
Verwijder de maaihoogte-pinnen.
3.
Steek het uiteinde van de as met de kleinste diameter in de
witte bus van de rollerbeugel, waarbij het uiteinde van de
nylon bus met de flens naar binnen—naar de roller—wijst.
De zeskantige vorm van de rollerbeugel moet overeenkomen
met de zeskantige vorm van de stelmoer.
4.
Druk de rollerbeugel op het andere uiteinde van de rolleras.
De zeskanti-ge vorm van de rollerbeugel moet overeenkomen
met de zeskantige vorm van de stelmoer.
5.
Houd de ene rollerbeugel vast en gebruik de andere roller-
beugel als een hulpmiddel om de ruimte bij het lager te
vergroten of te verkleinen zodat de roller vrij kan draaien en
om te zorgen dat er geen speling is op het lager.
6.
De rollerbeugels moeten uitgelijnd worden voor de installatie
van de maai-eenheid. Indien het nodig is om na het afstellen

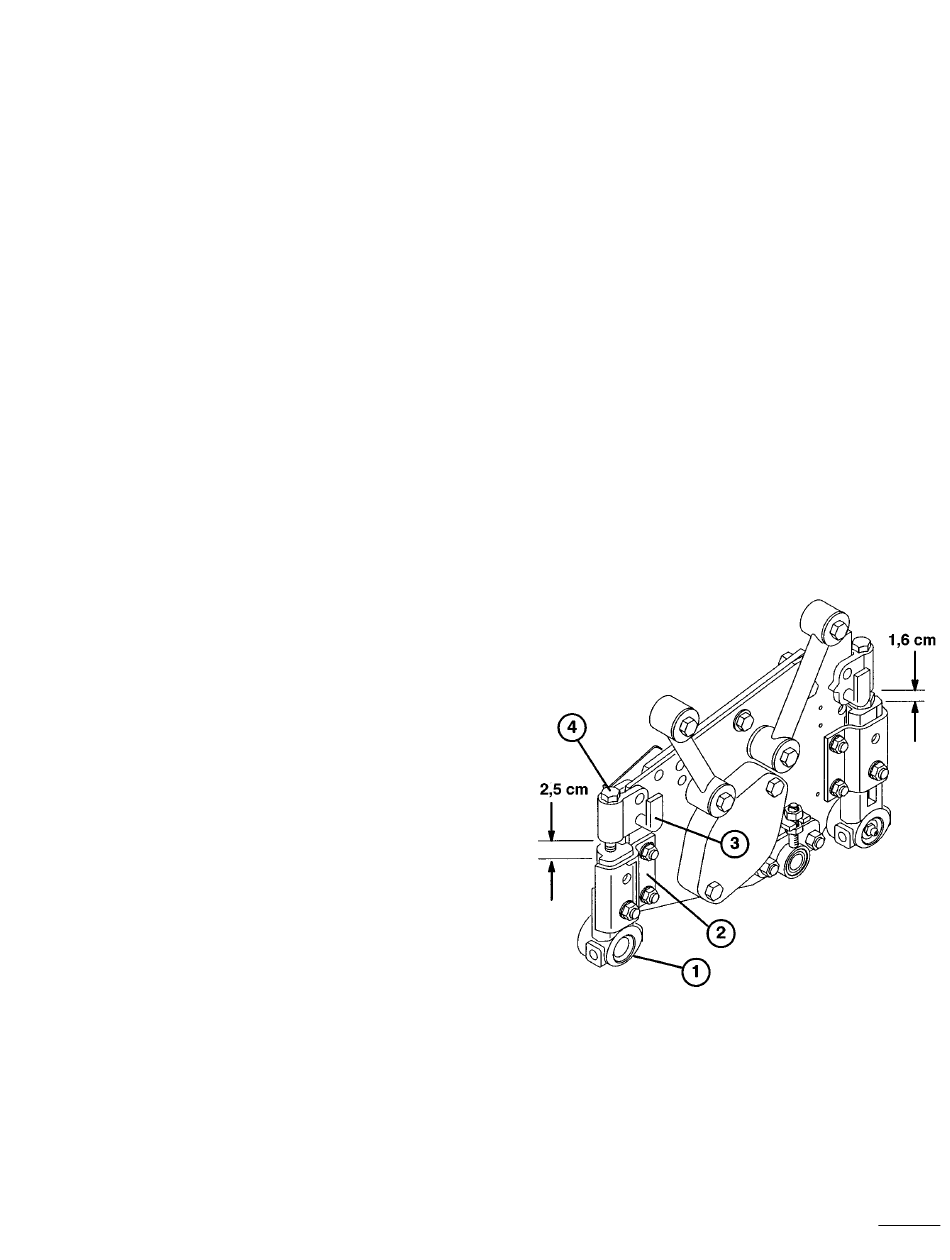

Afbeelding 1
1.
Rollerbeugel
2.
Hoekbeugel
3.
Maaihoogte-pin
4.
Steun-tapbout
3
