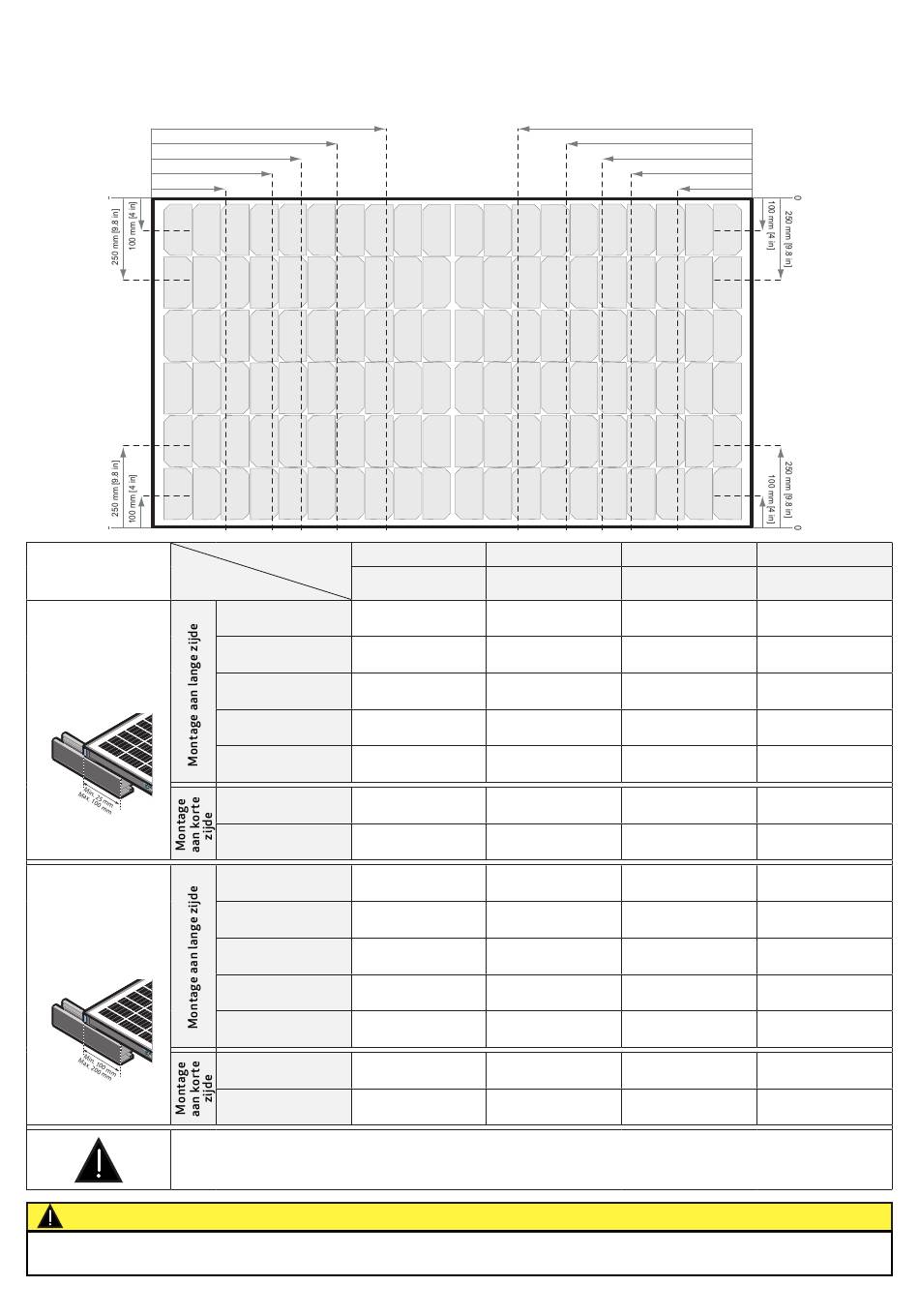

MONTAGE VAN REC N-PEAK-PANELEN OP KORTE RAILS
Een korte rail (of andere korte draagstructuur) heeft een minimale lengte van 25 mm en loopt niet door over de volledige onderzijde van een paneel.
Afb. 7: Vastzetten van panelen uit de REC N-Peak-serie op korte rails
0
340 mm [13.4 in]
208 mm [8.2 in]
Legende
Raillengte onder
module
25 - 100 mm
Raillengte onder
module
100 - 200 mm
Zodra een module in elk van de 4 gebieden is vastgezet (afb. 2), mogen extra klemmen, d.w.z. ≥ 5, vrij op het paneelframe worden
aangebracht zonder dat dit gevolgen heeft voor de garantie. Ladingen gemarkeerd met een
van de IEC 61215/61730-tests; deze ladingen werden beoordeeld door het interne testproces van REC.
OPGELET
Het middelpunt van elke klem en de minimale griplengte moeten zich in hetzelfde klemgebied bevinden om voor die belasting geschikt te zijn (afb. 7).
Als het paneel wordt vastgezet in gebieden met verschillende belastingswaarden, dan is het slechts geschikt voor de laagste belastingswaarde.
650 mm [25.6 in]
520 mm [20.5 in]
420 mm [16.5 in]
Vrije ruimte
Klemgebied
0 - 208 mm
+1200 Pa / -1200 Pa *
208 - 340 mm
+1200 Pa / -1200 Pa *
340 - 420 mm
+1200 Pa / -1200 Pa *
420 - 520 mm
+1800 Pa / -1800 Pa *
520 - 650 mm
0 - 100 mm
100 - 250 mm
0 - 208 mm
+1200 Pa / -1200 Pa *
208 - 340 mm
+1200 Pa / -1200 Pa *
340 - 420 mm
+1200 Pa / -1200 Pa *
420 - 520 mm
+1800 Pa / -1800 Pa *
520 - 650 mm
0 - 100 mm
100 - 250 mm
650 mm [25.6 in]
20-40 mm
40-60 mm
Testbelasting
Testbelasting
(Ontwerpbelasting)
(Ontwerpbelasting)
+1200 Pa / -1200 Pa *
X
(+800 Pa / -800 Pa)
+4000 Pa / -2400 Pa
(+800 Pa / -800 Pa)
(+2666 Pa / -1600 Pa)
+3000 Pa / -3000 Pa
(+800 Pa / -800 Pa)
(+2000 Pa / -2000 Pa)
+2400 Pa / -2400 Pa
(+800 Pa / -800 Pa)
(+1600 Pa / -1600 Pa)
+2400 Pa / -2400 Pa
(+1200 Pa / -1200 Pa)
(+1600 Pa / -1600 Pa)
+1200 Pa / -1200 Pa *
X
(+800 Pa / -800 Pa)
+800 Pa / -800 Pa *
X
(+533 Pa / -533 Pa)
+1200 Pa / -1200 Pa *
X
(+800 Pa / -800 Pa)
+3600 Pa / -2400 Pa
(+800 Pa / -800 Pa)
(+2400 Pa / -1600 Pa)
+3000 Pa / -3000 Pa
(+800 Pa / -800 Pa)
(+2000 Pa / -2000 Pa)
+2400 Pa / -2400 Pa
(+800 Pa / -800 Pa)
(+1600 Pa / -1600 Pa)
+2400 Pa / -2400 Pa
(+1200 Pa / -1200 Pa)
(+1600 Pa / -1600 Pa)
+1200 Pa / -1200 Pa *
X
(+800 Pa / -800 Pa)
+800 Pa / -800 Pa *
X
(+533 Pa / -533 Pa)
0
520 mm [20.5 in]
420 mm [16.5 in]
340 mm [13.4 in]
208 mm [8.2 in]
>60 mm
Testbelasting
(Ontwerpbelasting)
+1600 Pa / -1600 Pa *
(+1066 Pa / -1066 Pa)
+4000 Pa / -2400 Pa
(+2666 Pa / -1600 Pa)
+4200 Pa / -4000 Pa
(+2800 Pa / -2666 Pa)
+3600 Pa / -2400 Pa
(+2400 Pa / -1600 Pa)
+2400 Pa / -2400 Pa
(+1600 Pa / -1600 Pa)
+1600 Pa / -1600 Pa *
(+1066 Pa / -1066 Pa)
+2400 Pa / -2400 Pa
(+1600 Pa / -1600 Pa)
+1600 Pa / -1600 Pa *
(+1066 Pa / -1066 Pa)
+3600 Pa / -2400 Pa
(+2400 Pa / -1600 Pa)
+3000 Pa / -3000 Pa
(+2000 Pa / -2000 Pa)
+3600 Pa / -2400 Pa
(+2400 Pa / -1600 Pa)
+2400 Pa / -2400 Pa
(+1600 Pa / -1600 Pa)
+1600 Pa / -1600 Pa *
(+1066 Pa / -1066 Pa)
+2400 Pa / -2400 Pa
(+1600 Pa / -1600 Pa)
*
werden niet gecertificeerd in het kader
REC Installation Manual - REC Solar Panels - IEC 61215 /61730
Rev N - 04.22
<20 mm
Testbelasting
(Ontwerpbelasting)
X
X
X
X
X
X
X
X
X
X
X
X
X
X
13
Ref: PM-IM-20
