AANSLUITINGEN EN CONNECTOREN
De op REC-panelen gebruikte connectortypes staan vermeld in de productspecificaties achterin deze handleiding. De IP-classificatie van de connector
is alleen geldig bij correcte aansluiting. Alle connectoren moeten goed vastzitten en elektrisch en mechanisch in orde zijn. Er moet gebruik worden
gemaakt van UV-bestendige kabels en -connectoren die geschikt zijn voor buitengebruik. De doorsnede van de geleiders moet zo worden gekozen
dat gelijkstroomverliezen (spanningsval) tot een minimum beperkt blijven (<1%).
Neem bij de keuze van kabels alle lokale voorschriften in acht.
•
Gebruik voor stringverbindingen koperdraden met een minimale doorsnede van
bedrijfstemperatuur van 90 °C.
•
Vermijd blootstelling van kabels aan direct zonlicht en permanente spanning.
Voor een veilige aansluiting tussen panelen en de overige systeemonderdelen moeten de volgende instructies worden nageleefd om de verbindingen
te beschermen tegen de weerselementen.
GEVAAR -
Elektrische schok
Veiligheid staat voorop bij het werken met elektrische connectoren.
•
Voer nooit installatiewerkzaamheden uit aan onderdelen die onder spanning of belasting staan.
•
Aansluitingen mogen niet worden losgekoppeld terwijl deze onder belasting staan en het systeem moet van de netstroom worden afgekoppeld vóór
het uitvoeren van onderhoud of reparaties.
CONNECTOREN
Om ervoor te zorgen dat de connectoren compatibel zijn en om de kans op schade aan de panelen en de bredere installatie te verkleinen, worden de op
REC-panelen gebruikte connectoren gedetailleerd beschreven in de paneelkenmerken achterin deze handleiding.REC staat alleen de koppeling toe van
connectoren van dezelfde fabrikant, van hetzelfde type en met dezelfde systeemclassificatie.
i
OPMERKING
In sommige landen en/of regio' s gelden specifieke regels voor de koppeling van connectoren. Het is de verantwoordelijkheid van de installateur om ervoor
te zorgen dat het systeem aan dergelijke plaatselijke regelgeving voldoet.
DOORSNIJDEN VAN DE KABELS
Het doorsnijden van kabels is alleen toegestaan om een in de fabriek geïnstalleerde connector te vervangen door een ander merk van connector om
een gelijkaardige koppeling te garanderen wanneer deze aan een extern apparaat van een andere fabrikant dan REC wordt aangesloten. Alle andere
wijzigingen zijn verboden en doen de REC-garantie vervallen.
•
Het vervangen van connectoren moet correct gebeuren volgens de instructies voor het vervangen van connectoren van de fabrikant.
•
De gekozen vervangingsconnector moet ook voldoen aan alle relevante technische specificaties en gecertificeerd zijn volgens de geldende normen
(bv. IEC 62852 of UL 6703) om te garanderen dat hij geschikt en veilig is.
•
Het aanbrengen van chemicaliën of smeermiddelen op connectoren of contacten is alleen toegestaan wanneer dit gebeurt volgens de instructies
van de fabrikant van de connectoren.
Storingen die worden veroorzaakt door vervangen connectoren vallen niet onder de REC-garantie. Alle andere aanpassingen aan het paneel zijn verboden,
waaronder het openen van de aansluitdoos, tenzij uitdrukkelijk toegestaan door REC. Hierdoor zal de garantie vervallen.
KABELBEHEER
Volg de onderstaande instructies om een lange levensduur van de kabels te garanderen en de kans op schade aan de kabels te verkleinen:
•
Voorkom belasting van de aansluitdoos door ervoor te zorgen dat de kabels in een rechte lijn uit de doos komen voordat ze afbuigen en dat ze vrij liggen.
•
De kabels moeten een minimale buigstraal van 30 mm hebben om beschadiging van de isolatie te voorkomen (afb. 17).
•
Laat geen kabels loshangen waar ze schade kunnen oplopen door wrijving of belasting, bv. door mechanisch schuren of grazende dieren.
•
Bescherm connectoren tegen vallend of druipend water door ze direct onder een paneel te plaatsen.
•
Maak kabels stevig vast aan de structuur, maar span ze niet te hard aan. Dit kan de kabelisolatie van uv-bestendige kabels beschadigen.
•
Maak de connector zo vast dat er voldoende luchtcirculatie rondom mogelijk is. Zo kan de connector goed drogen en vermijdt u het risico op
beschadiging of een slechte aansluiting.
•
Maak de kabel aan beide zijden van de connectoren vast. Zorg er hierbij voor dat de behuizing van de connector of de kabelingang niet wordt belast.
•
Om ervoor te zorgen dat de connectoren goed kunnen afkoelen en drogen mag de connector niet van extra bescherming worden voorzien, bv. een
krimpkous, vet of tape.
Meer informatie hierover is te vinden in de Guide to Best Practice - Connections and Connectors (Gids voor beste praktijken - Aansluitingen en connectoren),
die beschikbaar is via het online Download Center van REC (www.recgroup.com/downloads).

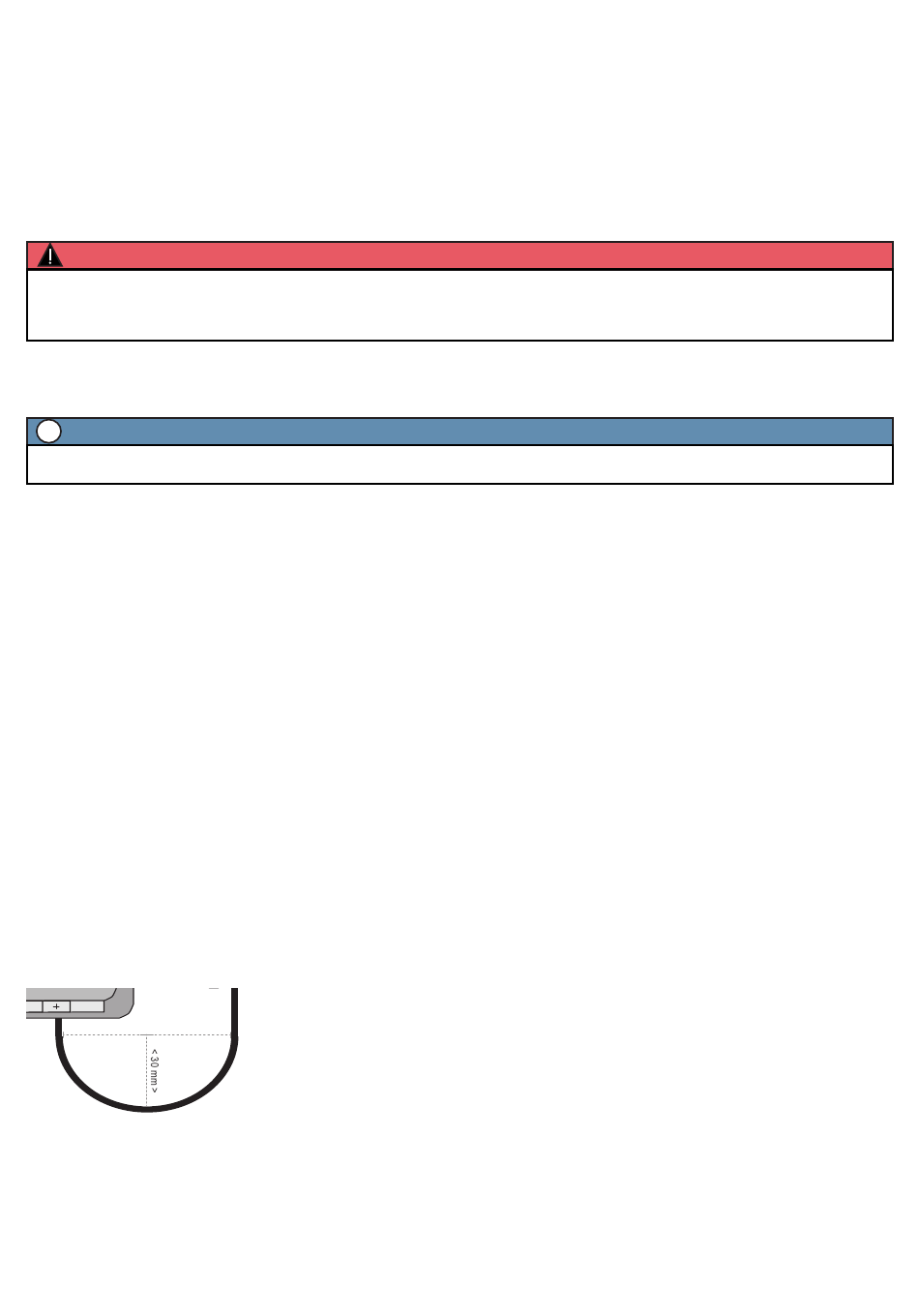

Afb. 17: Minimale buigstraal van kabel
< 60 mm >
4 mm
die zijn geïsoleerd voor een maximale
2
REC Installation Manual - REC Solar Panels - IEC 61215 /61730
Rev N - 04.22
19
Ref: PM-IM-20
