SUN2000-(90KTL, 95KTL, 100KTL, 105KTL)-serie
Gebruikershandleiding

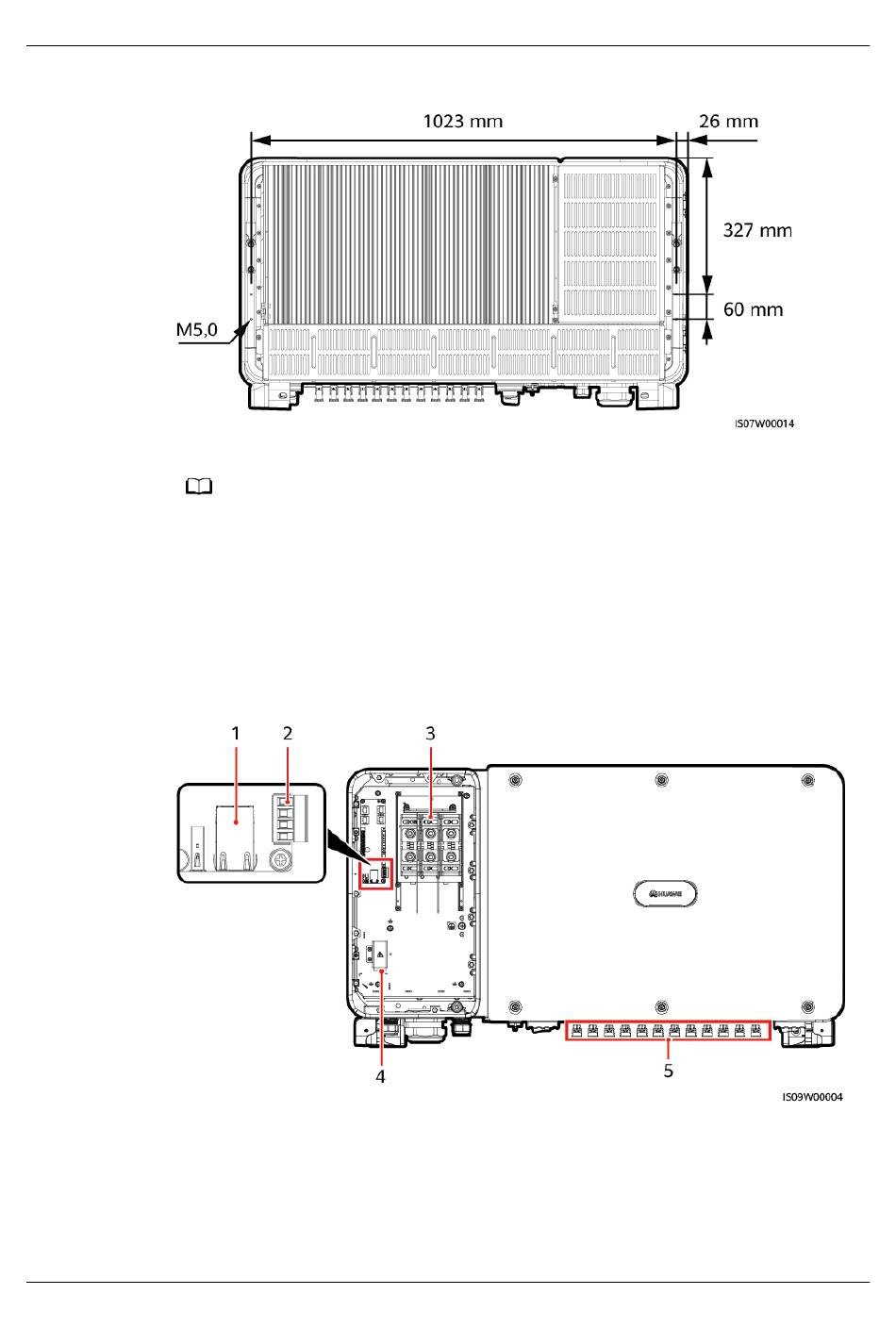

Afbeelding2-11 Afmetingen van gereserveerde gaten aan de achterzijde
Vier M5 schroefgaten zijn aan de achterzijde van de SUN2000 gereserveerd voor het installeren
van een luifel.
Bedradingsgebied
Afbeelding2-12 Bedradingspoorten (SUN2000-90KTL-H0, SUN2000-90KTL-H1,
SUN2000-90KTL-H2, SUN2000-95KTL-INH0, SUN2000-95KTL-INH1,
SUN2000-100KTL-H1 en SUN2000-105KTL-H1)
(1) RS485-poort (RJ45-
netwerkpoort)
(4) Voedingspoort voor het
volgsysteem
Uitgave 11 (2023-05-27)
OPMERKING
Copyright © Huawei Technologies Co., Ltd.
(2) RS485-poort (klemmenblok)
(5) DC-ingangsklem
2 Overzicht
(3) AC-klemmenblok
15
